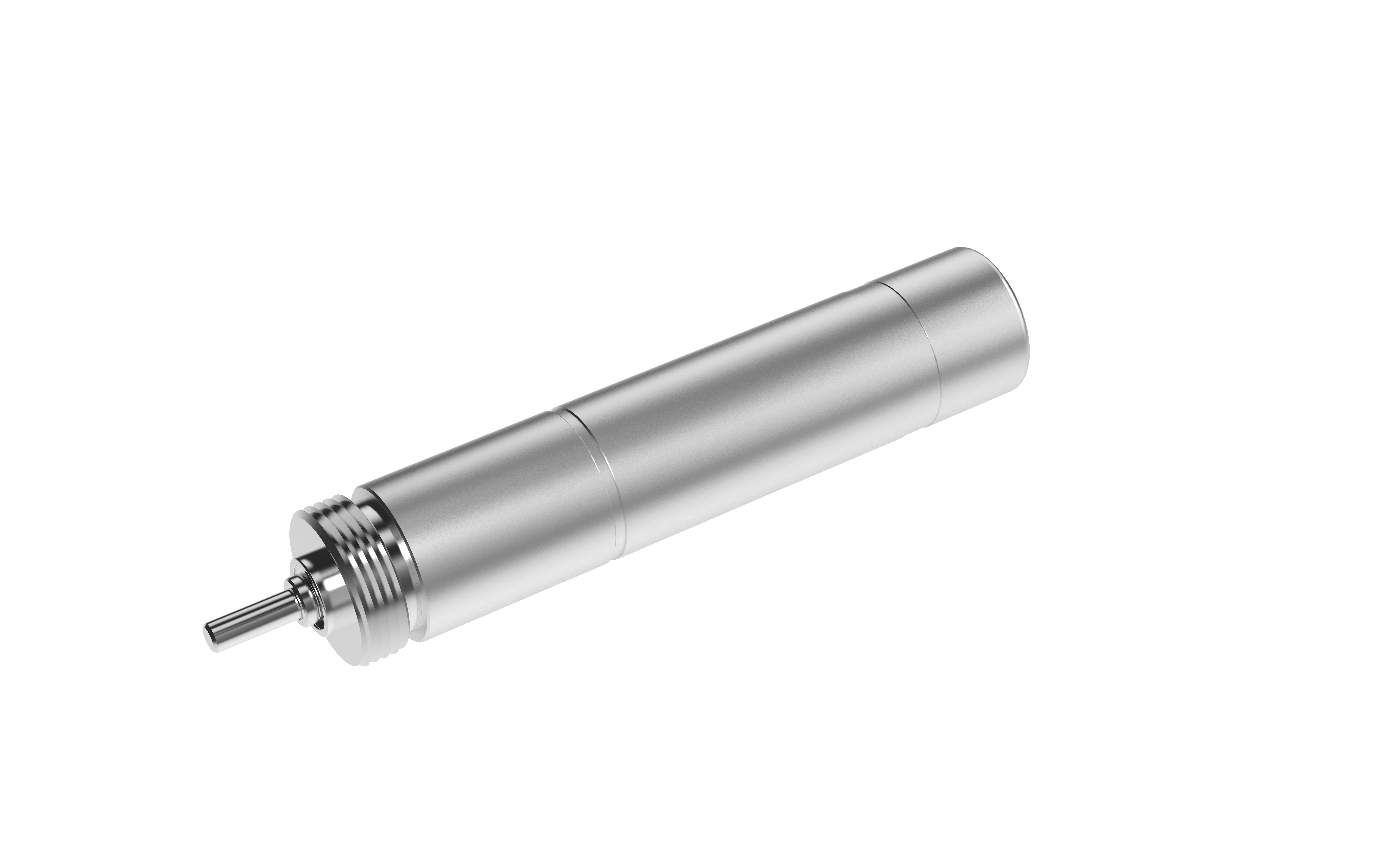

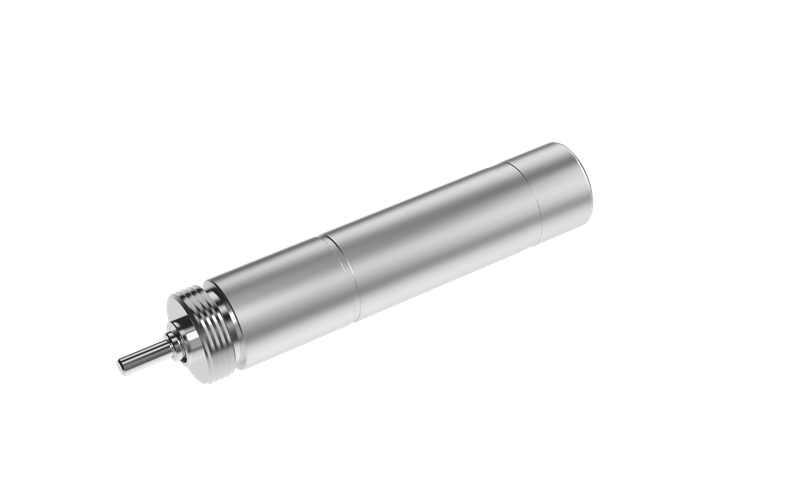

Motorparameter | J CCM08234 3700H12 | JCCM082342200H24 | JCCM082735000H24 |
Länge L1 (mm) | 23 | 23 | 27 |
Nennspannung (VDC) | 12 | 24 | 12 |
No-Last-Geschwindigkeit (U / min) | 43700 | 42200 | 35000 |
No-Lad-Strom (MA) | 105 | 33.2 | 70 |
Nenngeschwindigkeit (Drehzahl) | 30000 | 30000 | 25000 |
Nennmoment (MNM) | 1 | 0.877 | 1.26 |
Bewertungsstrom (a) | 0.59 | 0.198 | 0.5 |
Effizienz bei Nennpunkt ( %) | > 50 | > 50 | > 55 |
Stalldrehmoment (MNM) | 5.8 | 3.92 | 4.25 |
Stallstrom (a) | 1.5 | 0.755 | 1.35 |
Statorwicklung Temperaturanstieg (S1) k | < 110 | < 110 | < 110 |
Motorparameter | J CCM08234 3700H12 | JCCM082342200H24 | JCCM082735000H24 |
Länge L1 (mm) | 23 | 23 | 27 |
Nennspannung (VDC) | 12 | 24 | 12 |
No-Last-Geschwindigkeit (U / min) | 43700 | 42200 | 35000 |
No-Lad-Strom (MA) | 105 | 33.2 | 70 |
Nenngeschwindigkeit (Drehzahl) | 30000 | 30000 | 25000 |
Nennmoment (MNM) | 1 | 0.877 | 1.26 |
Bewertungsstrom (a) | 0.59 | 0.198 | 0.5 |
Effizienz bei Nennpunkt ( %) | > 50 | > 50 | > 55 |
Stalldrehmoment (MNM) | 5.8 | 3.92 | 4.25 |
Stallstrom (a) | 1.5 | 0.755 | 1.35 |
Statorwicklung Temperaturanstieg (S1) k | < 110 | < 110 | < 110 |
Ausrüstungsstufen | 1 Stufe | 2-stufige | 3-stufige | 4-stufig |
Reduktionsverhältnis | 4 | 16 | 64 | 256 |
Kontinuierliche Ausgangstorq ue (NM) | 0.01 | 0.02 | 0.06 | 0.08 |
Sofortige zulässige T orque (NM) | 0.015 | 0.03 | 0.09 | 0.12 |
Effizienz(%) | 90 | 81 | 73 | 65 |
No-Lad- Gegenreaktion (°) | 1.8 | 2 | 2.2 | 2.5 |
Länge (mm) | 6 | 8.5 | 11 | 13.5 |
Ausgangswelle Axial Play (MM) | ≤ 0,1 | ≤ 0,1 | ≤ 0,1 | ≤ 0,1 |
Maximale axiale Last (n) | 5 | 5 | 5 | 5 |
Maximale Radialbelastung (bei 6 mm) (n) | 8 | 8 | 8 | 8 |
Maximale Montagekraft (n) | 5 | 5 | 5 | 5 |
Getriebemasse (g) | 2.6 | 3.2 | 3.8 | 4.4 |
Betriebstemperaturbereich ( ℃ ) | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 |
Ausrüstungsstufen | 1 Stufe | 2-stufige | 3-stufige | 4-stufig |
Reduktionsverhältnis | 4 | 16 | 64 | 256 |
Kontinuierliche Ausgangstorq ue (NM) | 0.01 | 0.02 | 0.06 | 0.08 |
Sofortige zulässige T orque (NM) | 0.015 | 0.03 | 0.09 | 0.12 |
Effizienz(%) | 90 | 81 | 73 | 65 |
No-Lad- Gegenreaktion (°) | 1.8 | 2 | 2.2 | 2.5 |
Länge (mm) | 6 | 8.5 | 11 | 13.5 |
Ausgangswelle Axial Play (MM) | ≤ 0,1 | ≤ 0,1 | ≤ 0,1 | ≤ 0,1 |
Maximale axiale Last (n) | 5 | 5 | 5 | 5 |
Maximale Radialbelastung (bei 6 mm) (n) | 8 | 8 | 8 | 8 |
Maximale Montagekraft (n) | 5 | 5 | 5 | 5 |
Getriebemasse (g) | 2.6 | 3.2 | 3.8 | 4.4 |
Betriebstemperaturbereich ( ℃ ) | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 | -40 ~ 100 |

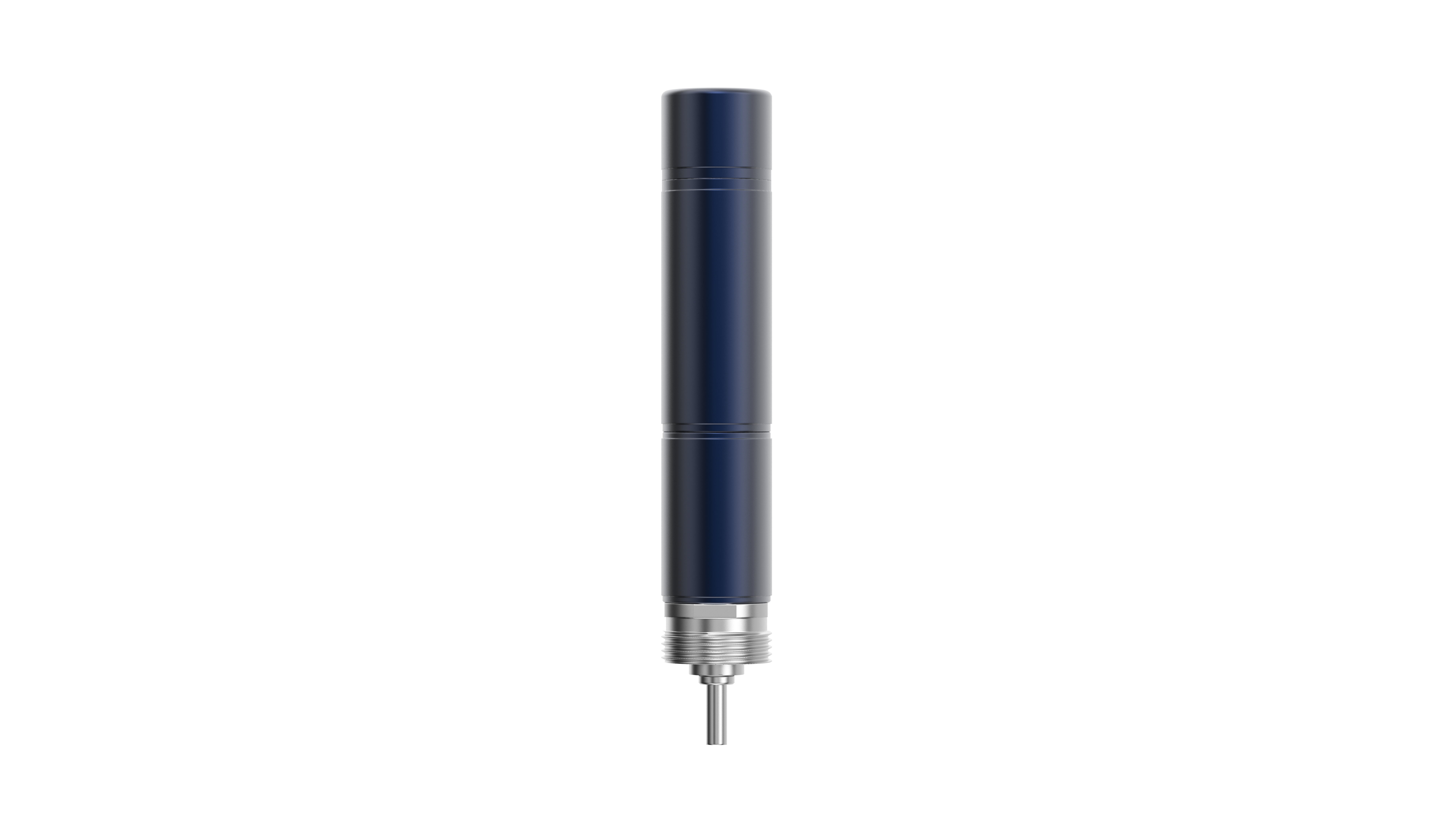

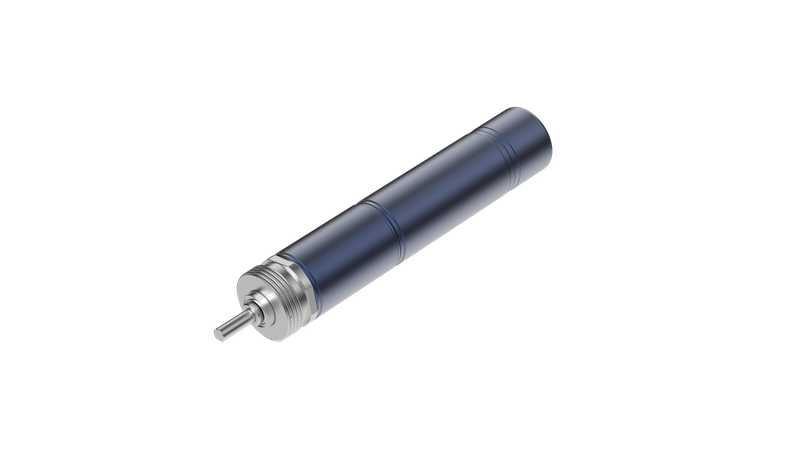

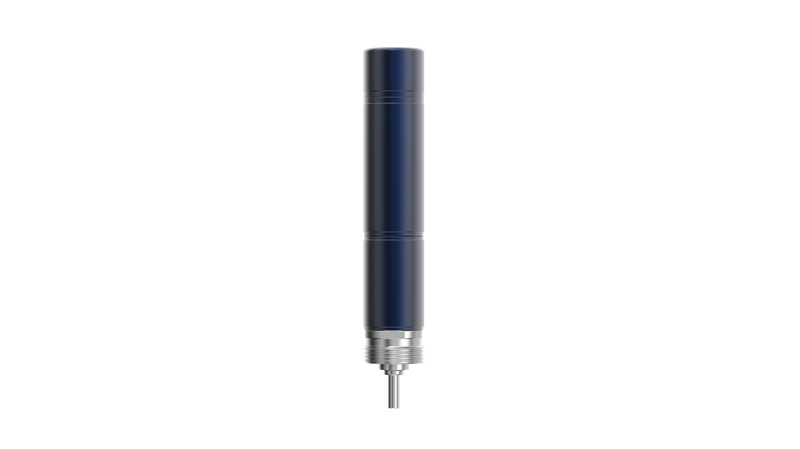

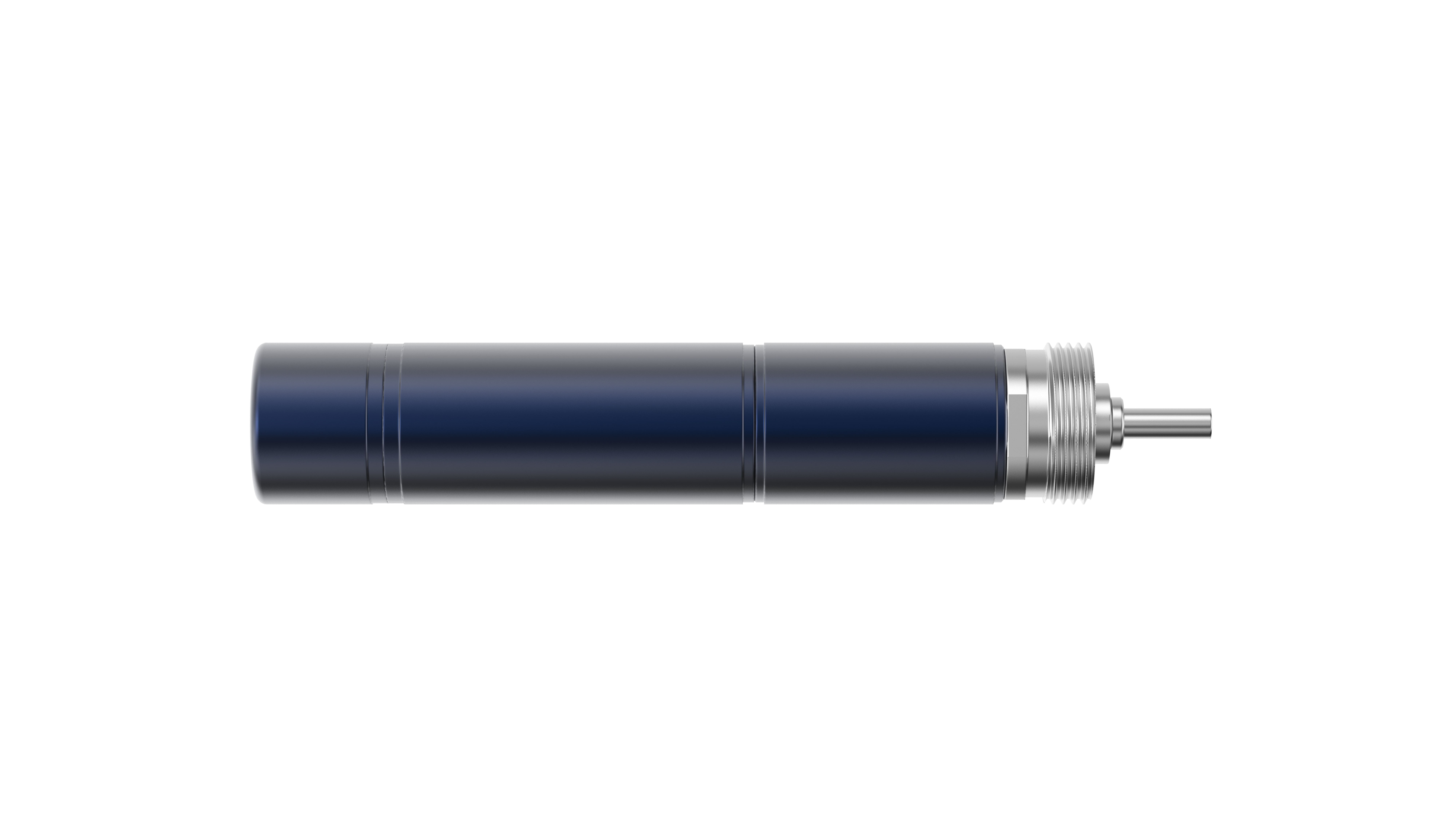

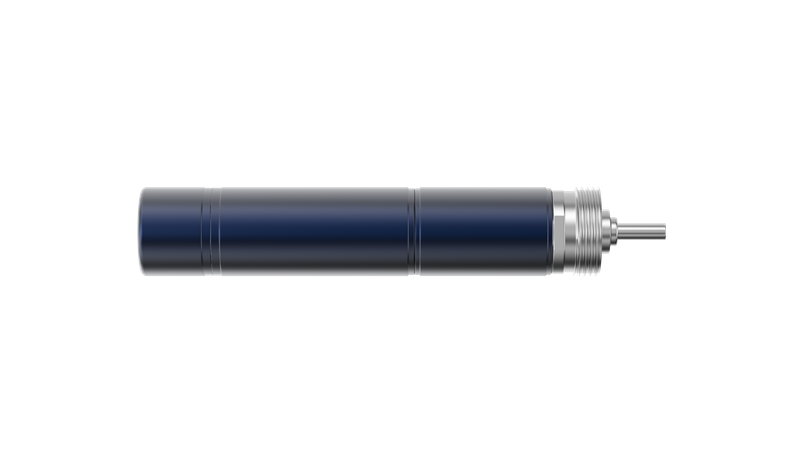

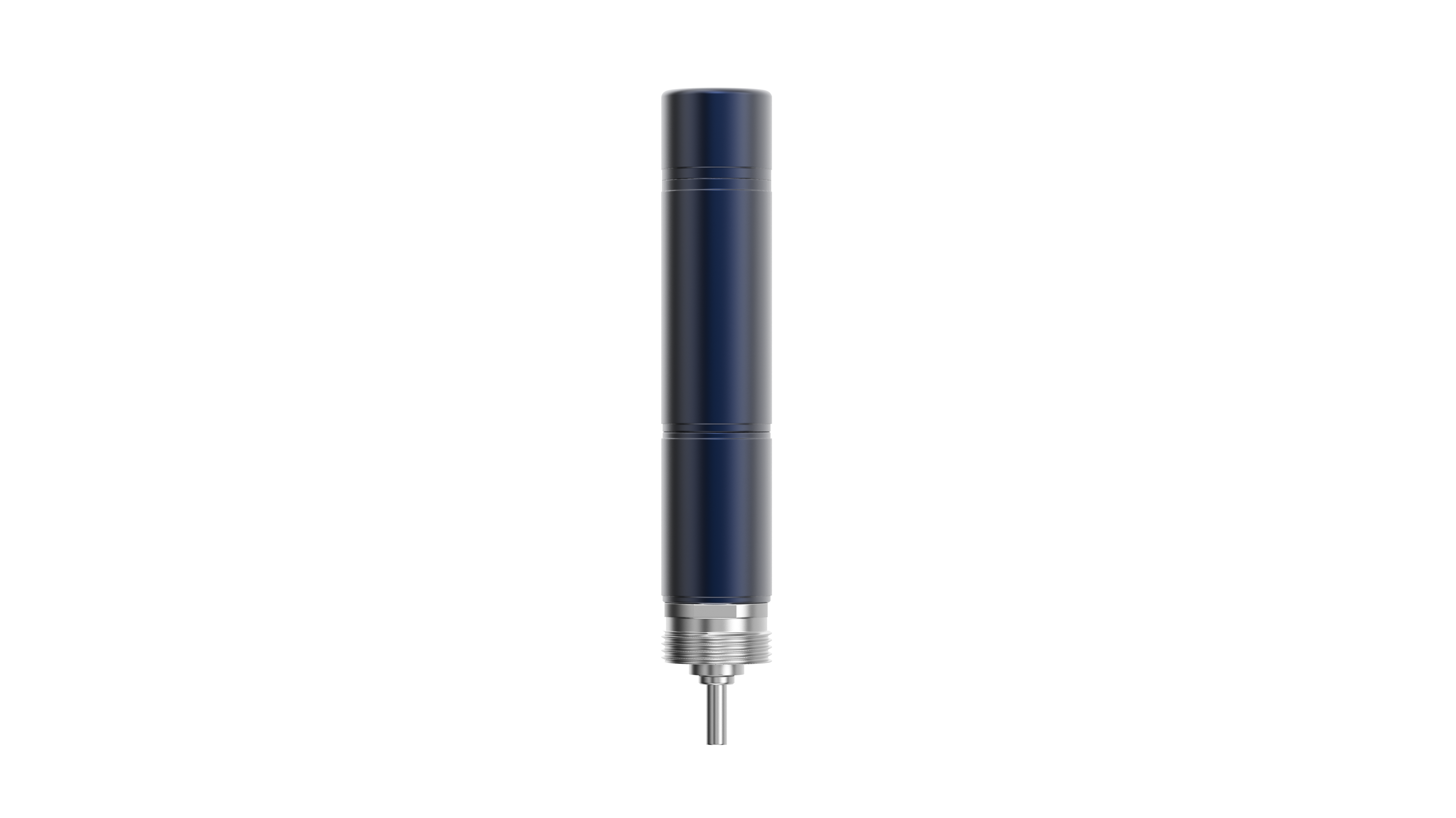

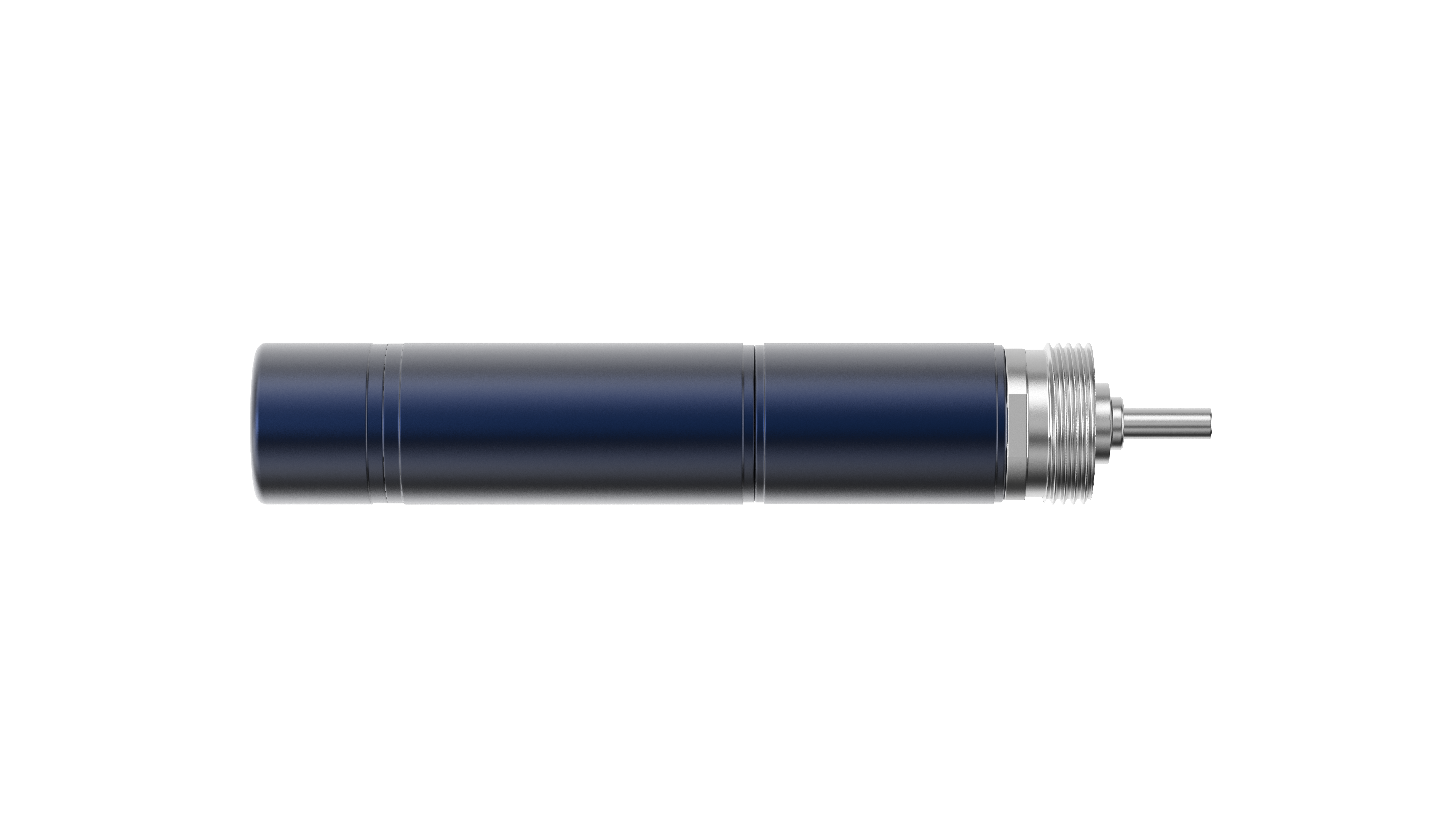

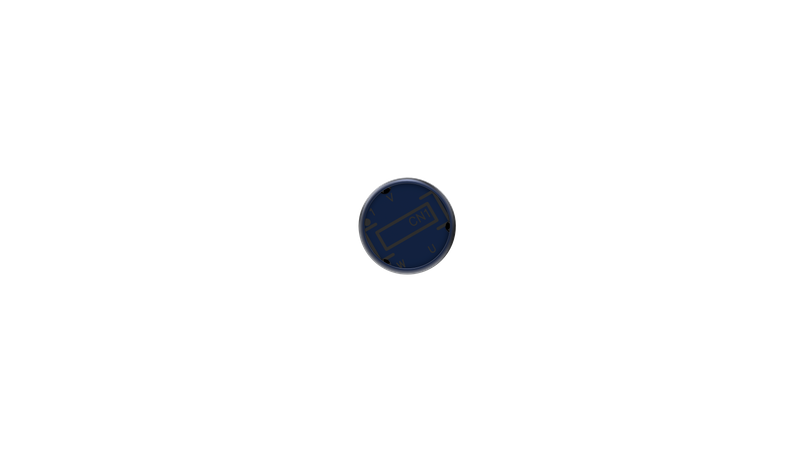

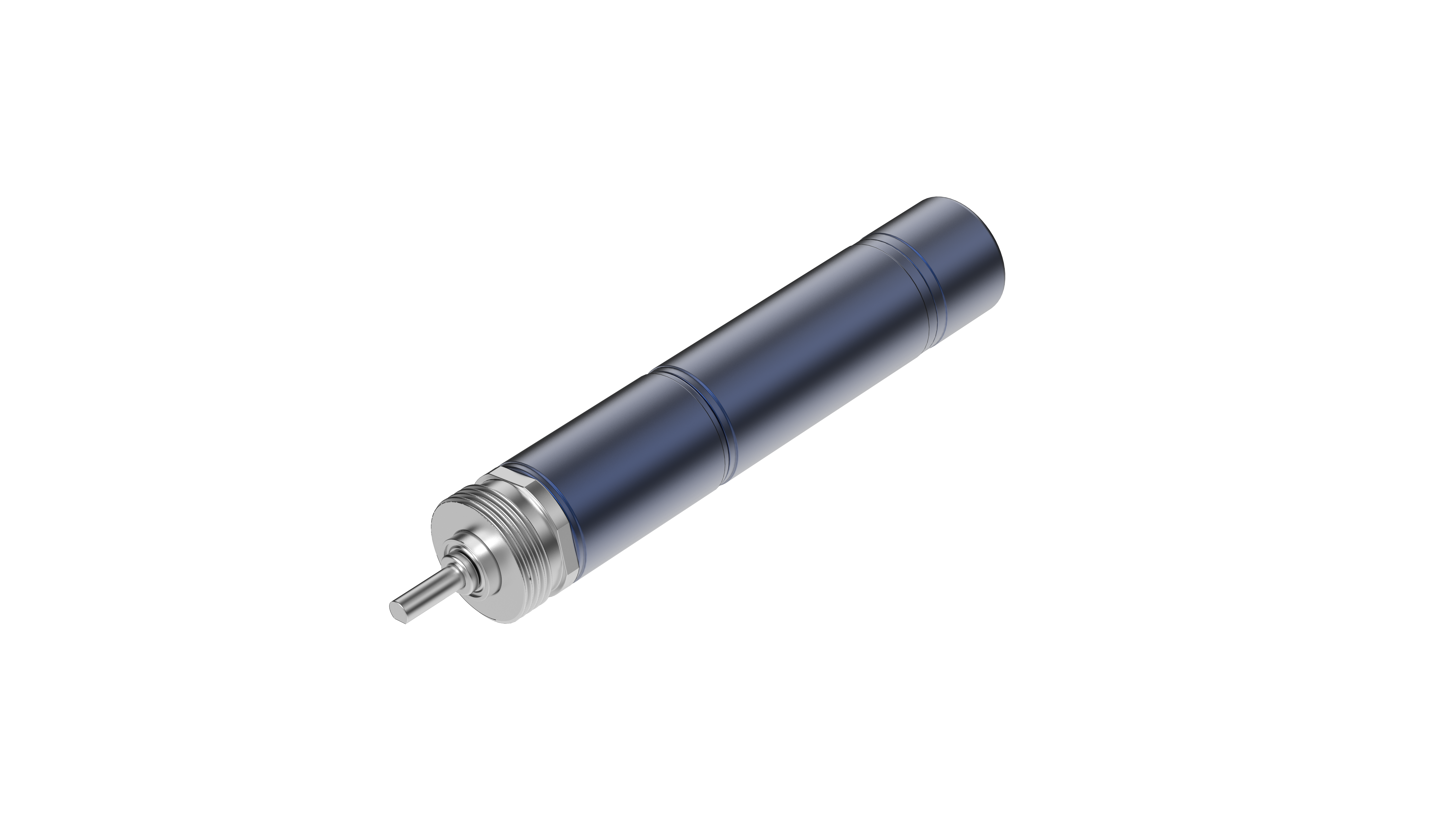

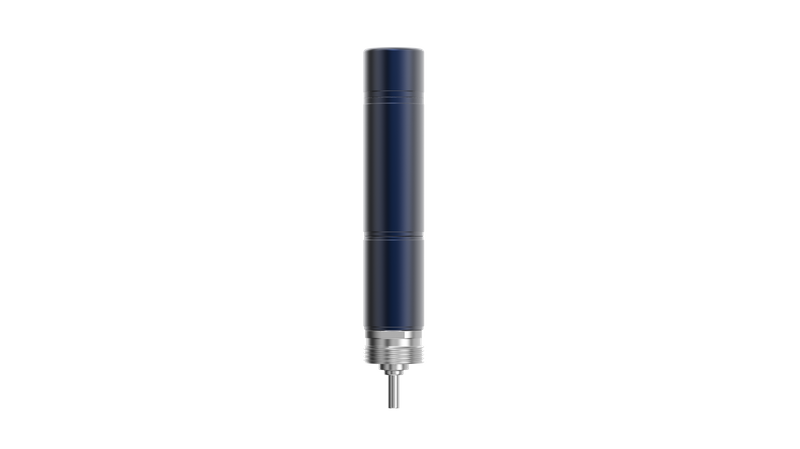

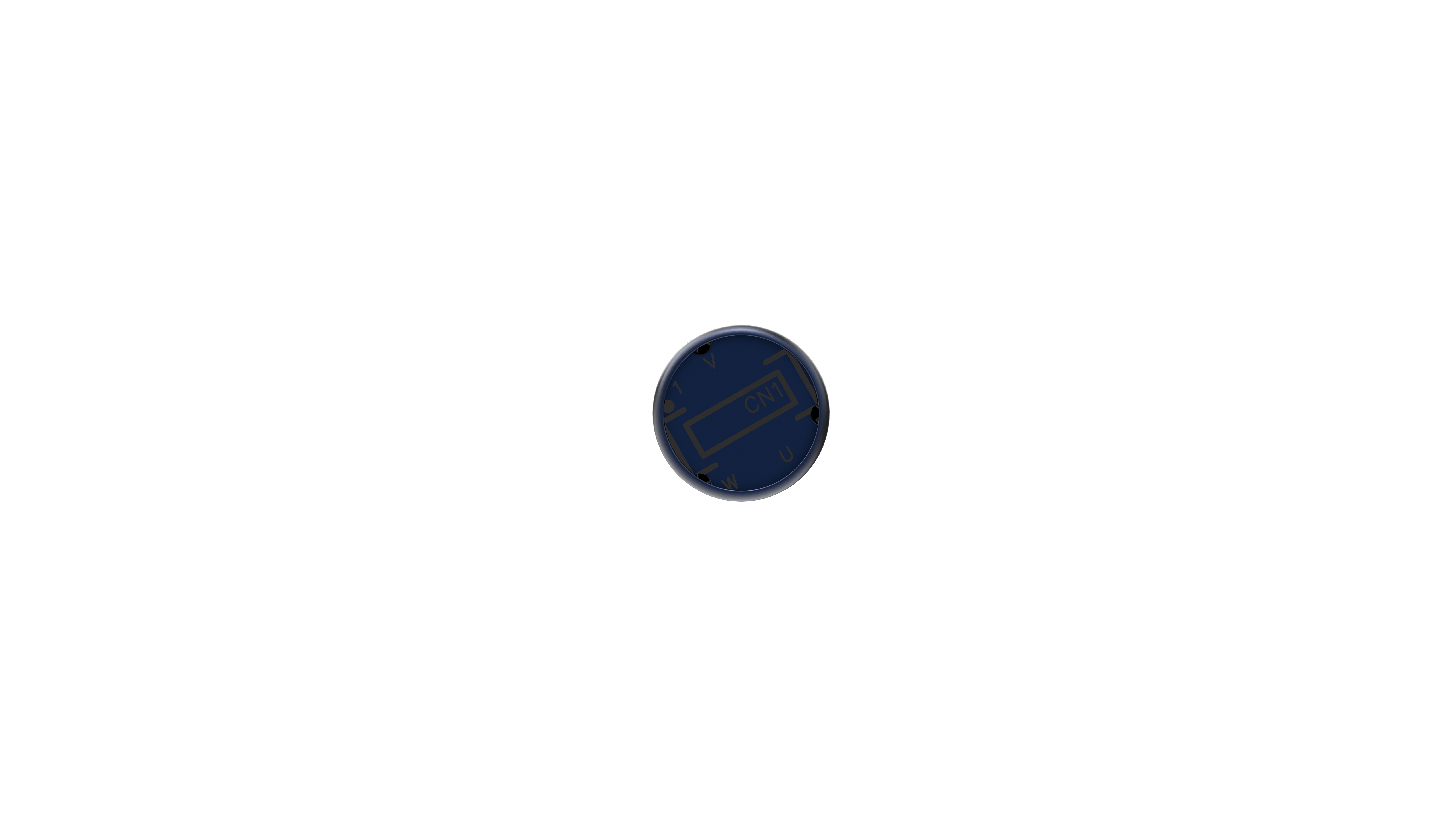

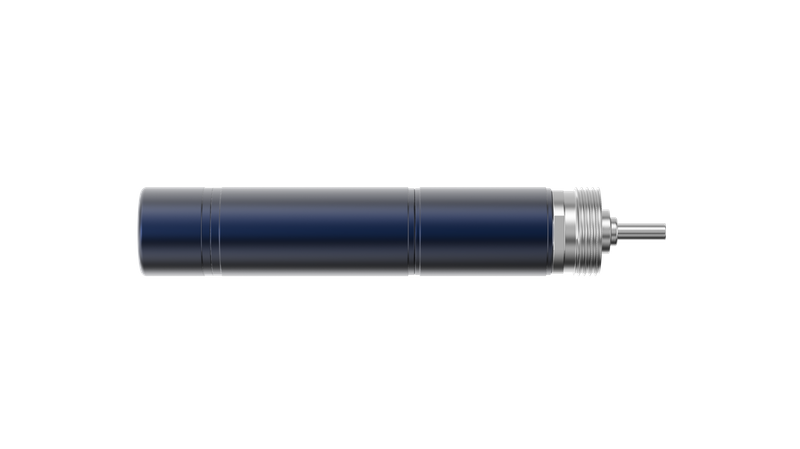

Modus |
Bewertet Spannung (v) | No-Load- Daten | Daten laden | Gesamt Länge (mm) | Kontinuierlich Ausgabe Drehmoment (NM) | Sofortig Zulässig Drehmoment (NM) |
Reduktionsverhältnis | |||
No-Load Geschwindigkeit (U / min) | No-Load Strom (MA) | Laden Geschwindigkeit (U / min) | Laden Strom (a) | Drehmoment (NM) | ||||||
JCCA0829004H24-4 | 12 | 10925 | 105 | 7500 | 0.59 | 0.004 | 29 | 0.01 | 0.015 | 4 |
JCCA0832013H24-16 | 12 | 2731 | 105 | 1875 | 0.59 | 0.013 | 31.5 | 0.02 | 0.03 | 16 |
JCCA0834045H24-64 | 12 | 683 | 105 | 469 | 0.59 | 0.045 | 34 | 0.06 | 0.09 | 64 |
JCCA0837080H24-256 | 12 | 171 | 105 | 117 | 0.45 | 0.080 | 36.5 | 0.08 | 0.12 | 256 |
Anmerkungen:
1. Die obigen Parameter des Coreless Motor -Moduls basieren auf dem JCCM082343700H12 -Motor. Bei Verwendung anderer Motoren konsultieren Sie den Hersteller für Modulparameter.
2. 'H ' bezeichnet die Einbeziehung eines Hall -Effekt -Sensors.
Modus |
Bewertet Spannung (v) | No-Load- Daten | Daten laden | Gesamt Länge (mm) | Kontinuierlich Ausgabe Drehmoment (NM) | Sofortig Zulässig Drehmoment (NM) |
Reduktionsverhältnis | |||
No-Load Geschwindigkeit (U / min) | No-Load Strom (MA) | Laden Geschwindigkeit (U / min) | Laden Strom (a) | Drehmoment (NM) | ||||||
JCCA0829004H24-4 | 12 | 10925 | 105 | 7500 | 0.59 | 0.004 | 29 | 0.01 | 0.015 | 4 |
JCCA0832013H24-16 | 12 | 2731 | 105 | 1875 | 0.59 | 0.013 | 31.5 | 0.02 | 0.03 | 16 |
JCCA0834045H24-64 | 12 | 683 | 105 | 469 | 0.59 | 0.045 | 34 | 0.06 | 0.09 | 64 |
JCCA0837080H24-256 | 12 | 171 | 105 | 117 | 0.45 | 0.080 | 36.5 | 0.08 | 0.12 | 256 |
Anmerkungen:
1. Die obigen Parameter des Coreless Motor -Moduls basieren auf dem JCCM082343700H12 -Motor. Bei Verwendung anderer Motoren konsultieren Sie den Hersteller für Modulparameter.
2. 'H ' bezeichnet die Einbeziehung eines Hall -Effekt -Sensors.
