Entwicklung der Zukunft humanoider Roboter: JIECANG-Volldomänen-Leichtbau-Gelenklösungen

Da Robotergelenke schrumpfen, geht es bei der Gewichtsreduzierung nicht mehr nur darum, weniger Material zu verbrauchen – es erfordert eine völlige Neuausrichtung von Übertragung, Wärmemanagement und Präzision. Entdecken Sie, wie JIECANG Linear Motion Drehantriebe neu definiert.

Der Paradigmenwechsel: Von „Geschwindigkeitsreduzierern“ zu „Integrierten Gelenkeinheiten“

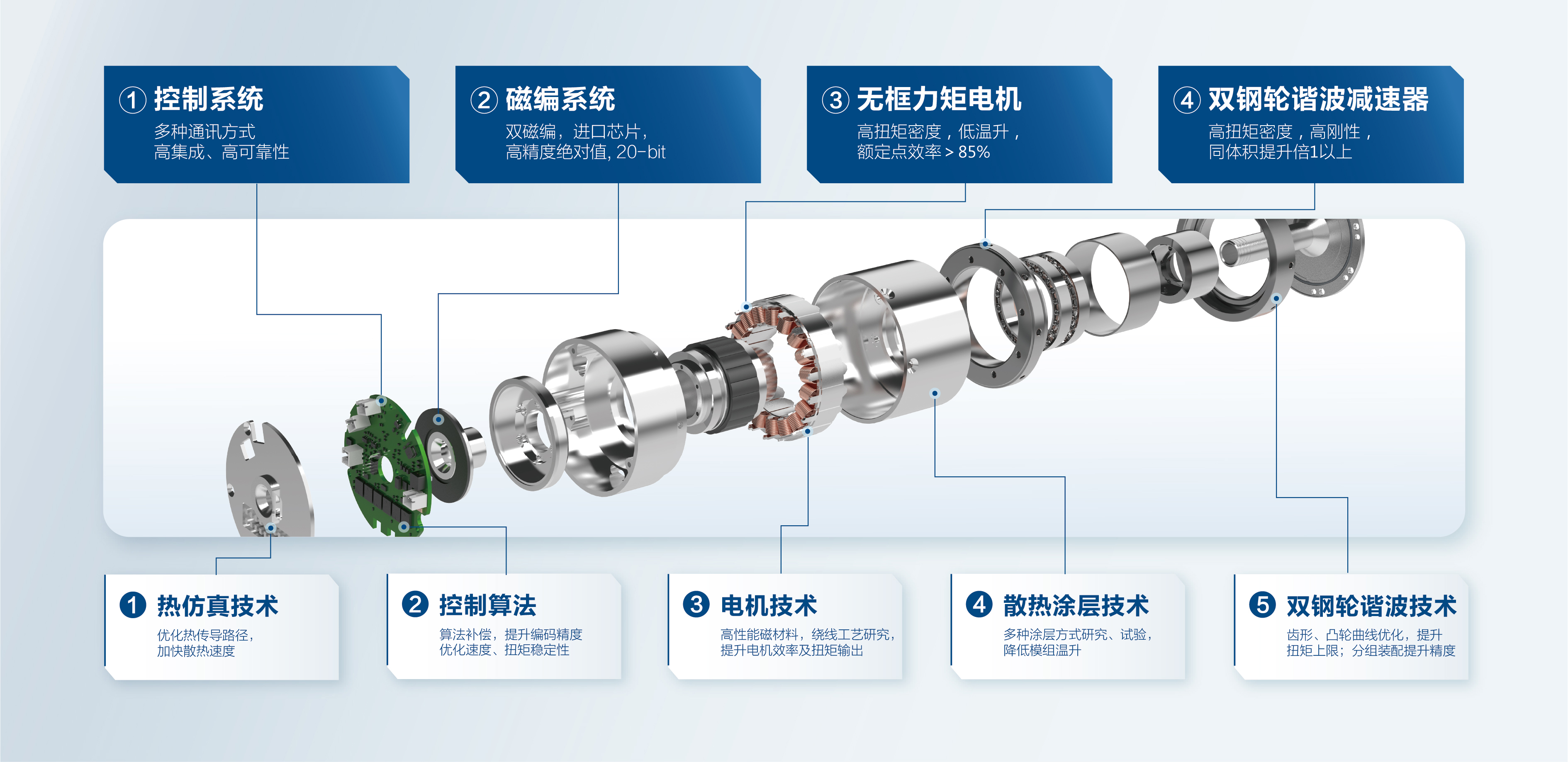

Der traditionelle Ansatz für Roboter-Drehgelenke – die einfache Kombination eines Motors mit einem Drehzahlminderer – wird für die fortschrittliche humanoide Robotik obsolet. Wenn Motoren, Getriebe, Encoder, Kommunikationsschnittstellen und Bremsen auf engstem Raum untergebracht sind, werden Kennzahlen wie Gewicht, Drehmoment, Steifigkeit, Wärmeableitung und Zuverlässigkeit zu einem miteinander verflochtenen System.

Beim jüngsten 2. Humanoid Robot Joint Module Innovation Forum stellte Miaojiang Ding, Co-General Manager und leitender Ingenieur im Robot Actuator Business Center von JIECANG, unsere „Full-Domain Lightweight“-Philosophie vor. Die Kernbotschaft? Der wahre technologische Fortschritt liegt in der Optimierung dieser Elemente innerhalb eines einzigen, zusammenhängenden Designrahmens.

Die Produktmatrix von JIECANG umfasst harmonische, planetarische und zykloide Rotationsmodule, integriert mit CAN-, CAN-FD-, RS485- und EtherCAT-Schnittstellen. Hierbei handelt es sich nicht nur um verschiedene Produktstufen; Es handelt sich um technische Lösungen für besondere technische Herausforderungen.

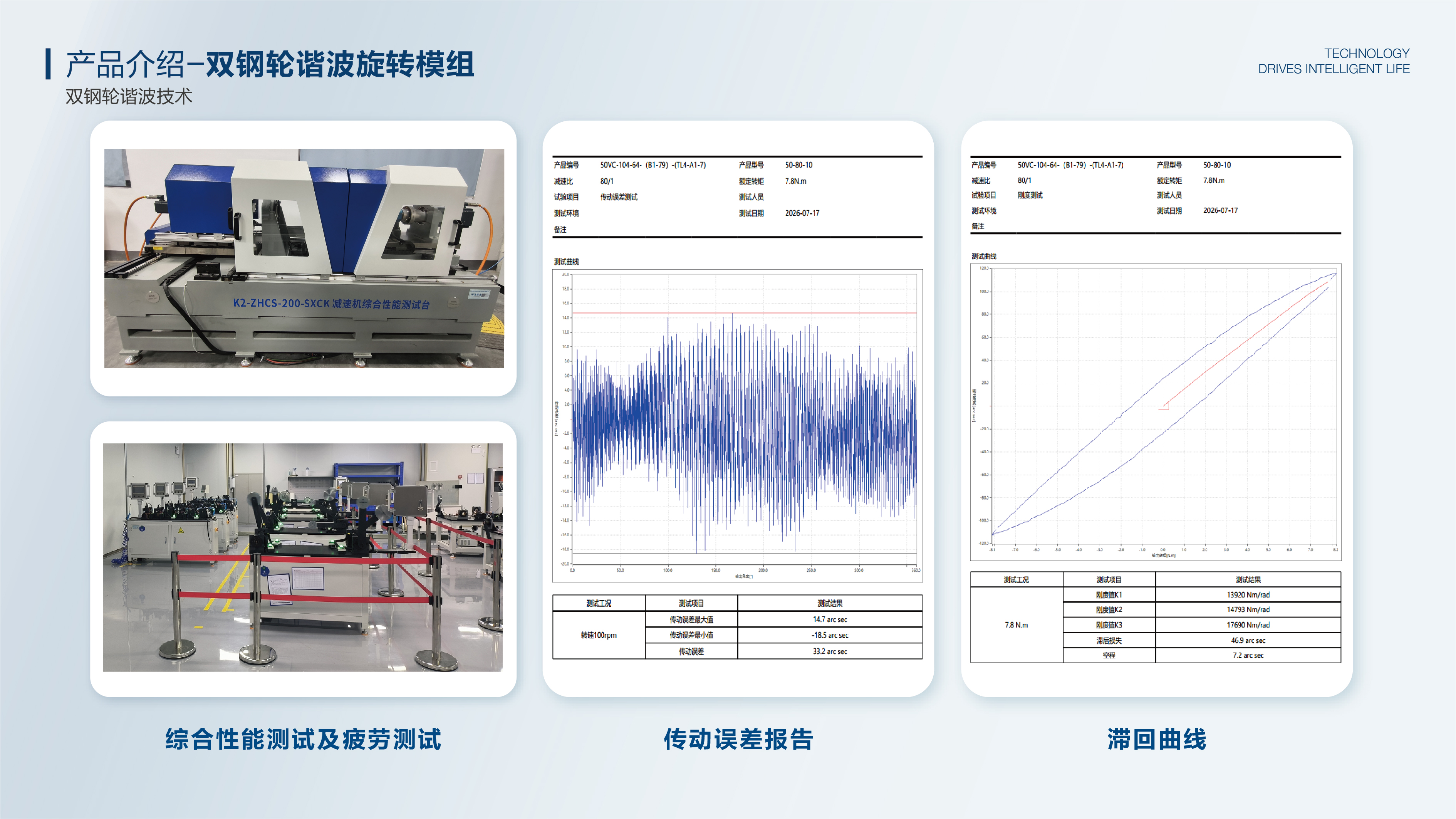

1. Strukturelle Innovation: Der harmonische Doppel-Stahlrad-Antrieb

Harmonische Antriebe zeichnen sich durch hohe Untersetzungsverhältnisse und Präzision aus. Da die Verbindungen jedoch immer kleiner werden, beeinträchtigt die Reduzierung der Strukturgröße häufig die Belastbarkeit. Jiecangs Antwort ist die Double-Steel-Wheel Harmonic Technology.

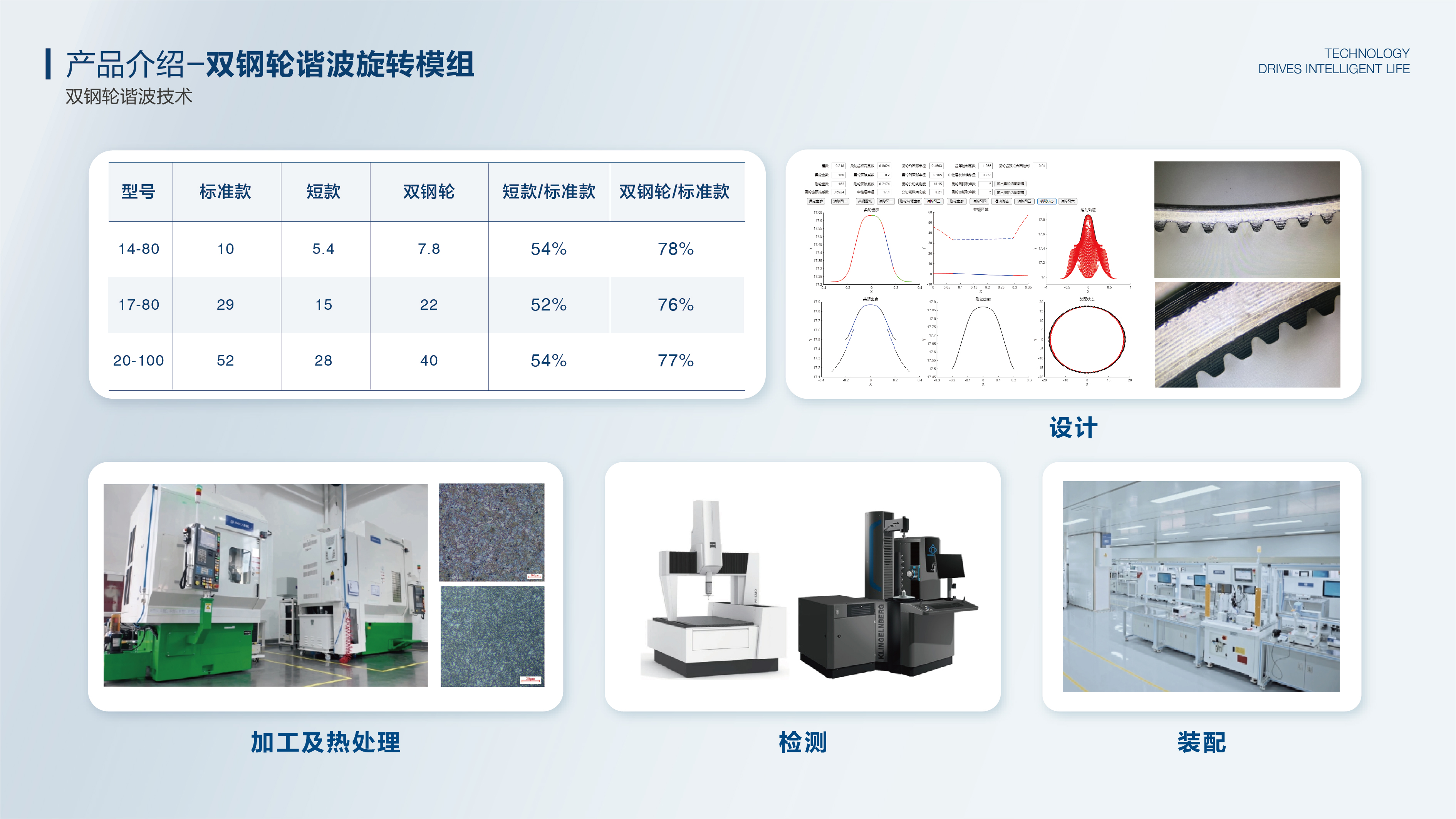

Dieses Design ist in den Spezifikationen 14-80, 17-80 und 20-100 erhältlich und verkürzt die axiale Länge bei gleichzeitiger Beibehaltung von 76 % bis 78 % des Standarddrehmoments. Das Geheimnis besteht nicht nur darin, Metall zu entfernen, sondern auch in der Optimierung von Lastpfaden, Zahnprofilen und Montagegenauigkeit.

• JCHM50: Nenndrehmoment 10 N·m (Spitze 30 N·m) bei einem Gewicht von nur 0,41–0,5 kg.

• JCHM70: Nenndrehmoment 60 Nm, Gewicht ca. 1 kg, mit einer Ausgangswiederholgenauigkeit von ±10 Bogensekunden.

2. Mit fortschrittlichen Materialien die Grenzen überschreiten

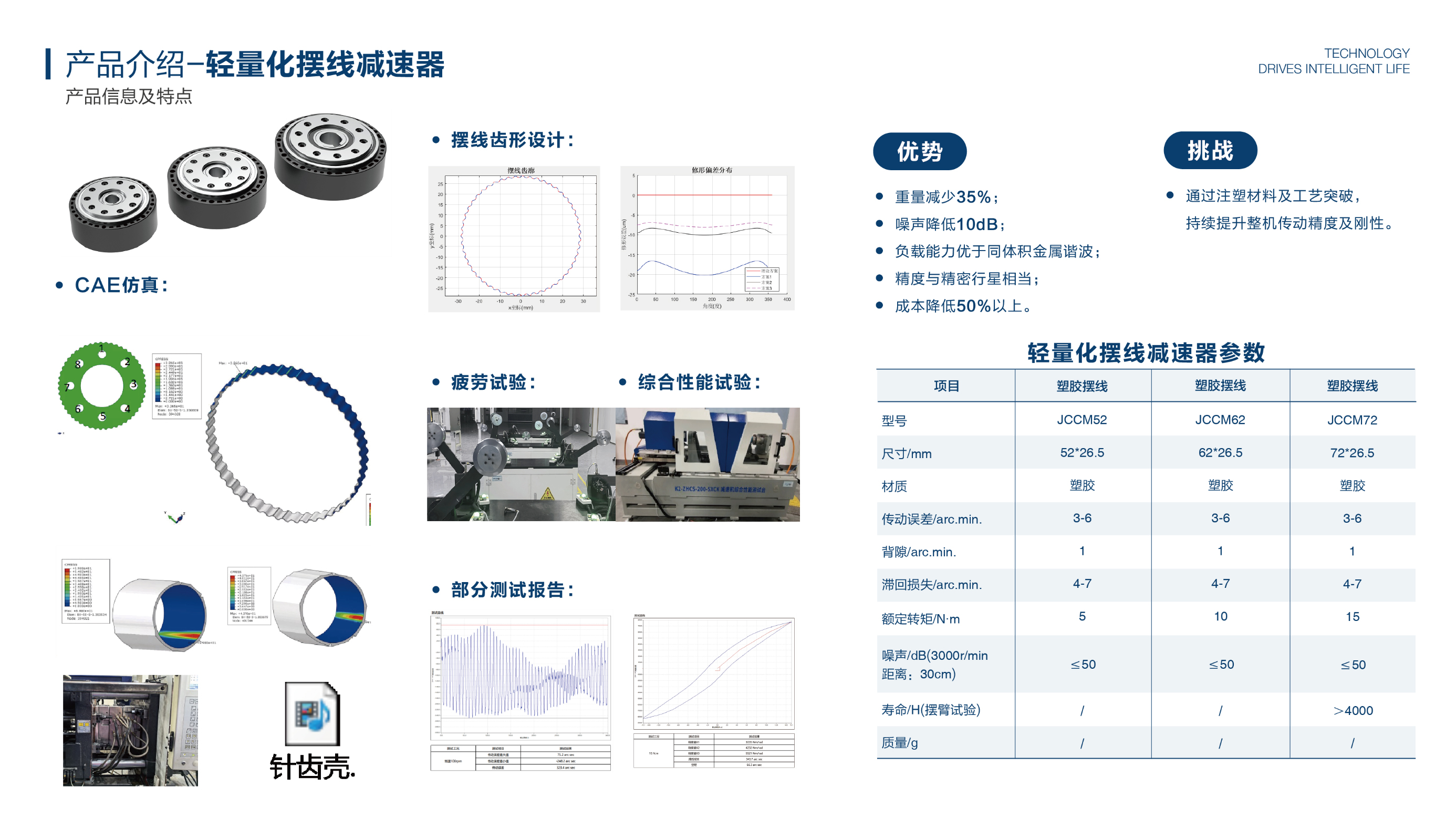

Während strukturelle Neukonstruktionen überschüssiges Gewicht einsparen, stoßen fortschrittliche Materialien an die physikalischen Grenzen. Die leichten harmonischen Lösungen von Jiecang zielen auf eine Gewichtsreduzierung von 30 % ab. Darüber hinaus erreichen unsere Zykloidmodule aus neuem Material (JCBM-Serie) eine Gewichtsreduzierung von 35 % und eine Geräuschreduzierung von 10 dB.

Der Ersatz von Metall durch fortschrittliche Polymere ist kein einfacher Tausch. Es erfordert eine vollständige Neugestaltung des Zahnprofils, der strukturellen Integrität und der Spritzgussprozesse, um unterschiedliche Steifigkeits- und Wärmeausdehnungsraten zu berücksichtigen. Die JCBM-Serie (Φ52, Φ62, Φ72) – wobei der JCBM52 5 N·m bei nur 0,38 kg liefert – beweist, dass Zykloidenantriebe ein völlig neues Gleichgewicht zwischen Größe, Gewicht und Drehmoment bieten.

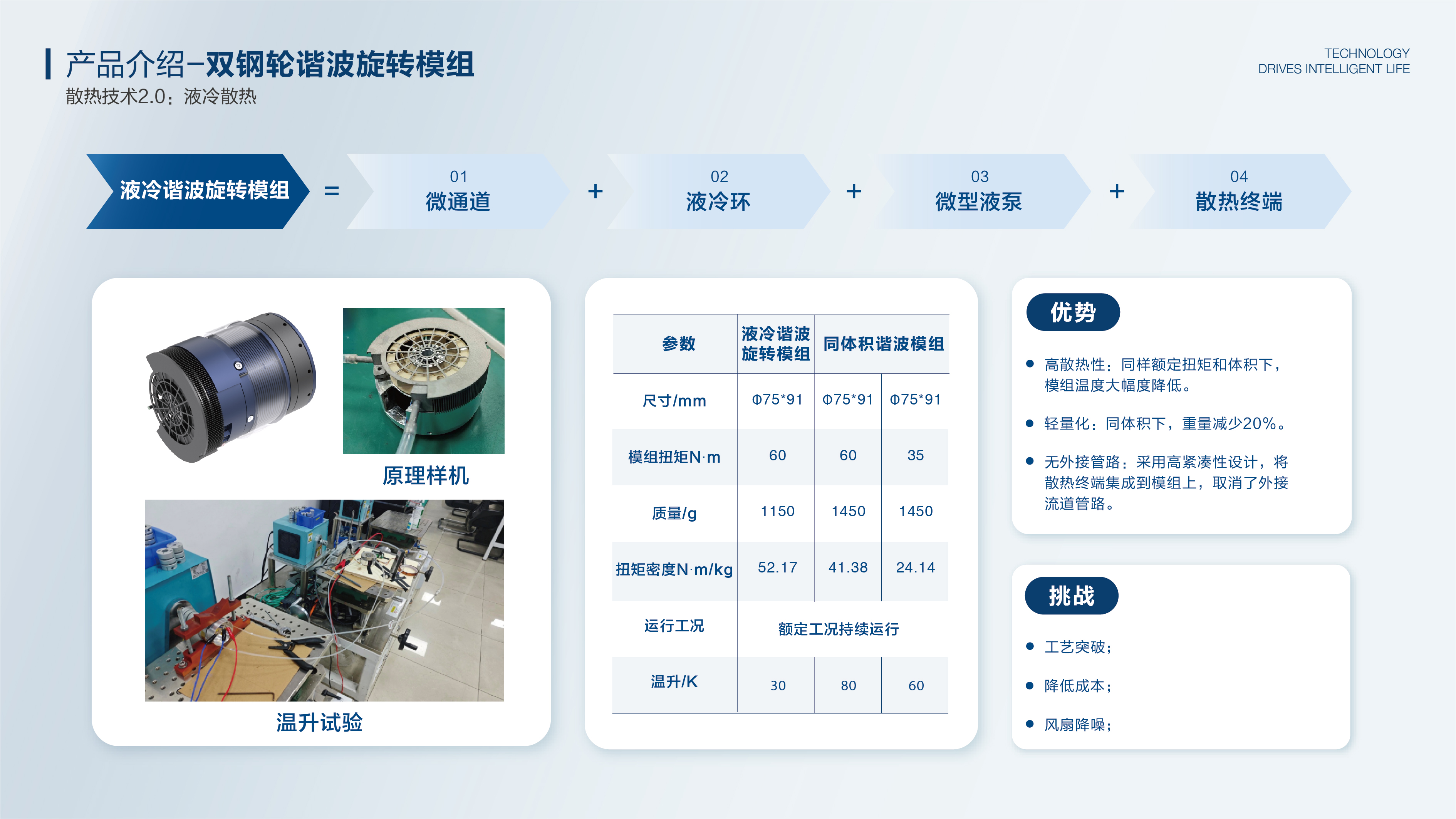

3. Die thermische Herausforderung: Flüssigkeitsgekühlte Aktuatoren

Wenn die Module kleiner werden, steigt die Leistungsdichte sprunghaft an. Wärmemanagement kann kein nachträglicher Einfall mehr sein. Das neu vorgestellte von JIECANG flüssigkeitsgekühlte harmonische Rotationsmodul integriert Mikrokanäle, Flüssigkeitskühlringe und Mikropumpen direkt in die Struktur des Aktuators. Durch die Optimierung der Wärmeleitungspfade und des Luftstroms stellen wir sicher, dass eine höhere Leistungsdichte die Langzeitstabilität nicht beeinträchtigt.

Die Bedeutung von Leichtbau

Das ultimative Ziel des Leichtbaus besteht nicht nur darin, eine kleinere Zahl im Maßstab zu erreichen. Es geht darum, kompromissloses Drehmoment, höchste Präzision und thermische Stabilität in einer kompakteren Form aufrechtzuerhalten. Mit dieser Mehrpfadstrategie treibt JIECANG die nächste Generation der Robotik voran.
