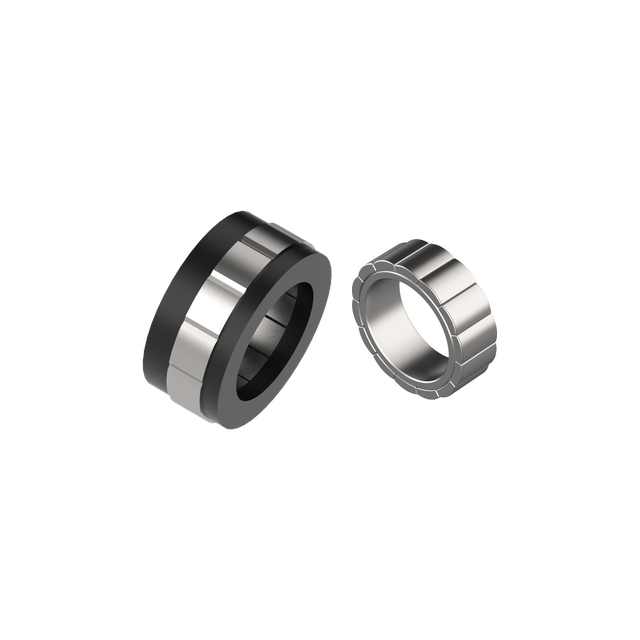

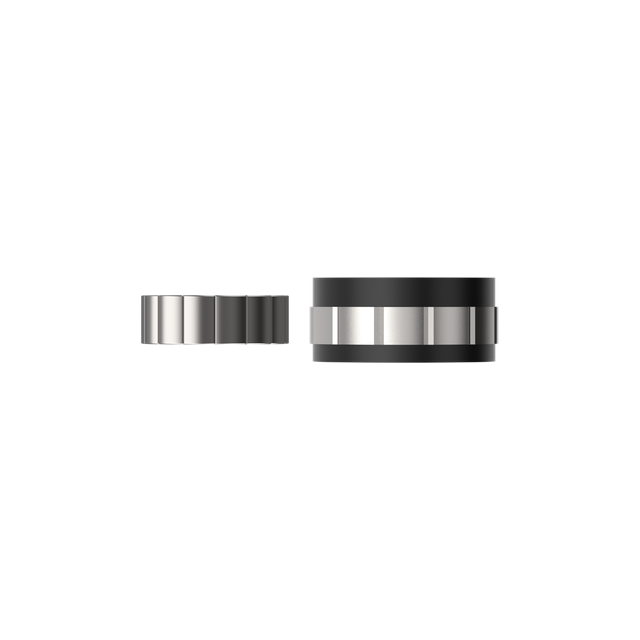

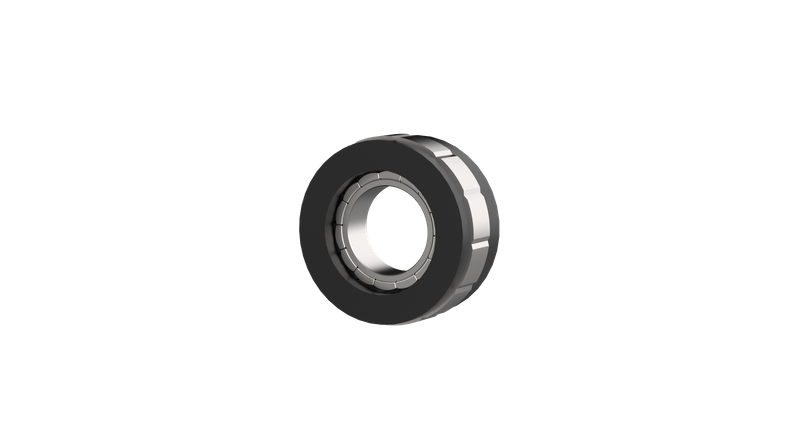

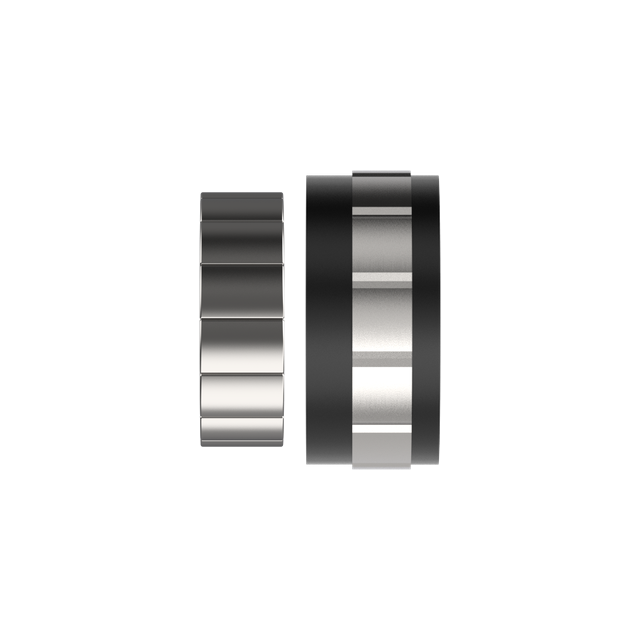

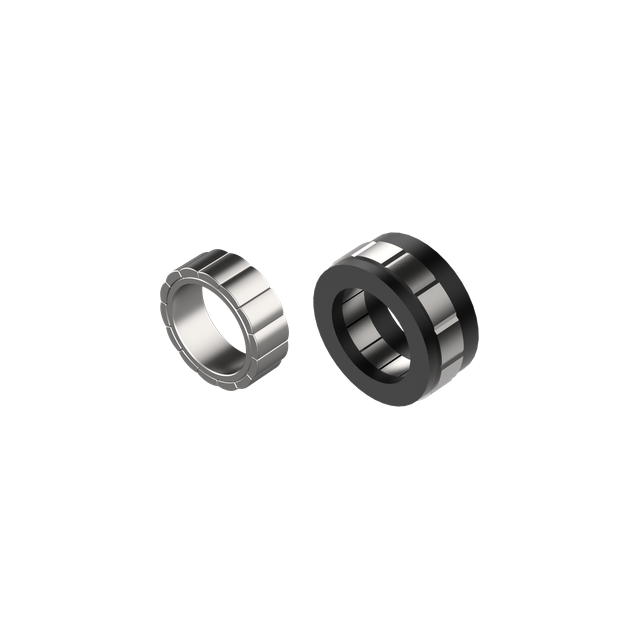

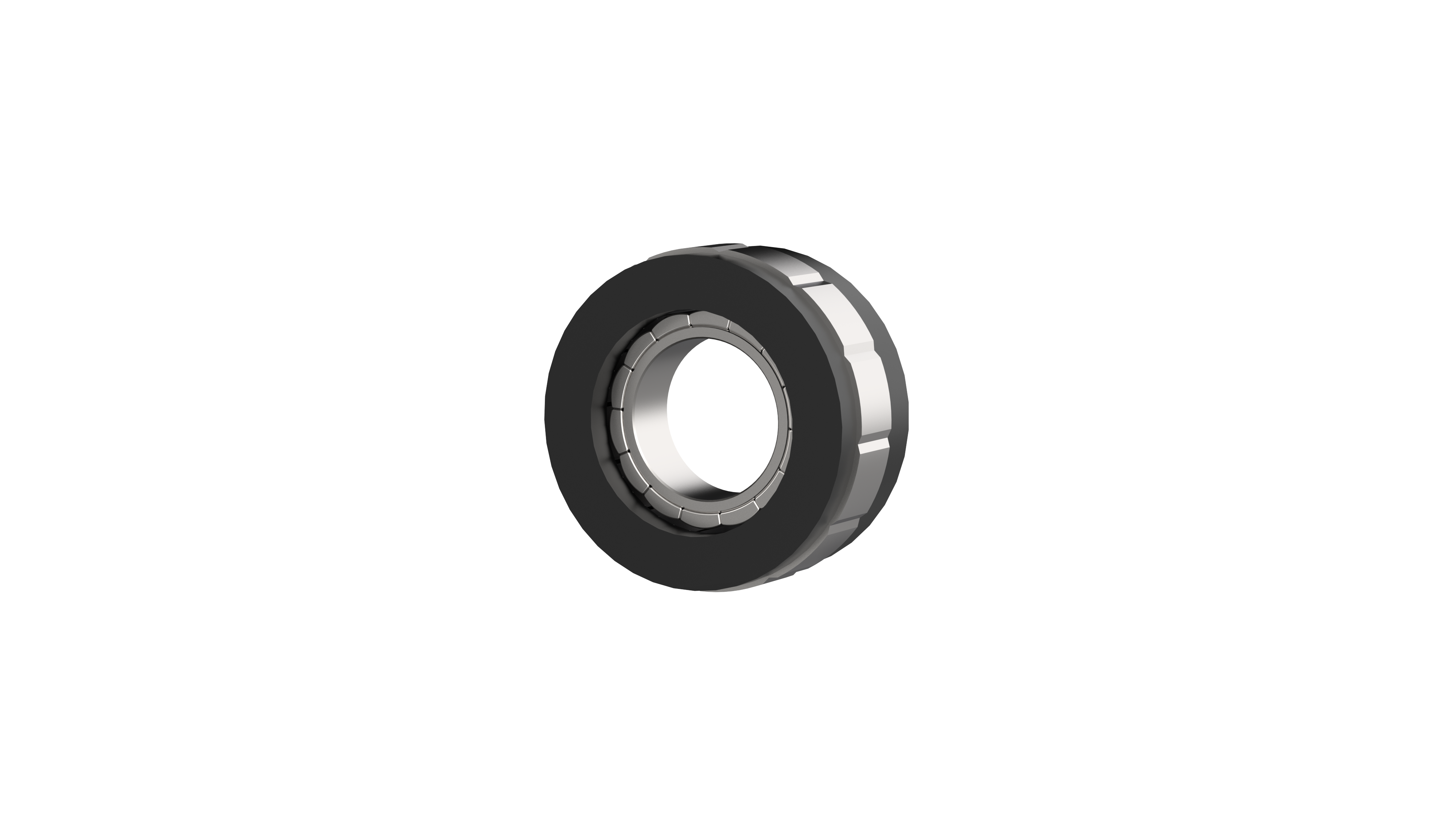

Rahmenloser Torquemotor JCTM38

Freeload-Geschwindigkeit (U/min)

6400 ± 10 %

Gesamtverlust (W)

15.15

Nennleistung (W)

59.41

Drehmomentkonstante (N·m/A)

0.084

Nennwirkungsgrad η (%)

78

Polpaare ​

7

Nenndrehmoment (N·m)

0.13

Rotorträgheitsmoment J ​

(Kgcm2)

0.015

Nenngeschwindigkeit (Drehzahl)

4364

Rastmoment (mNm)

6

Spitzendrehmoment (N·m)

0.38

Drehmomentwelligkeitsfaktor ( %)

2

Leitungswiderstand (Ω)

3,4 ± 10 %

Temperatursensor

NTC(100k)

Leitungsinduktivität (mH)

2,7 ± 20 %

Gesamtgewicht (kg)

0.061

Wicklungsverbindungsmethode ​

Y

Wert

37,2Max

38

7.5

Name

Höhe des Vergussklebers

Rotorinnenmaße ​ ​

Rotorhöhe ​

Wert

17Max

18

8
