Umfassende Anleitung zu linearen Aktuatoren

In modernen Automatisierung und intelligenten Geräten spielen lineare Aktuatoren eine wichtige Rolle. Sie wandeln Energie in eine präzise lineare Bewegung um und treiben eine breite Palette von Anwendungen von Industriemaschinen auf Smart -Home -Geräte. Egal, ob elektrisch, pneumatisch oder hydraulisch, die Auswahl des richtigen Aktuators beeinflusst nicht nur die Leistung der Geräte, sondern bestimmt auch die Zuverlässigkeit und Effizienz der Systeme. Mit diesem Leitfaden erhalten Sie ein umfassendes Verständnis der Arten von linearen Aktuatoren, wichtigen technischen Parametern, Anwendungsszenarien und Auswahltipps, die Ihnen helfen, fundierte Entscheidungen zu treffen und optimale Anwendungsergebnisse zu erzielen.

1. Was ist ein linearer Aktuator?

Einfach ausgedrückt ist ein linearer Aktuator ein elektromechanisches Gerät, das Energie in eine lineare mechanische Bewegung umwandelt. Seine Kernfunktion besteht darin, die Eingangsenergie - ob elektrische Leistung, hydraulische Druck oder pneumatischer Druck - intellierbares lineares Druck-, Ziehen- oder Positionierungsaktionen (lineare Bewegung / Positionierung) zu transformieren, wodurch mechanische Systeme zur Ausführung von Aufgaben wie beabsichtigt geführt werden.

Im Gegensatz zur Drehbewegung tritt eine lineare Bewegung entlang eines geraden Pfades auf, sodass es einfacher ist, eine hohe Präzisionskontrolle (Präzisionsregelung) und eine genaue Positionierung zu erreichen. Daher werden in der industriellen Automatisierung, Präzisionsmaschinen und intelligenten Systemen lineare Aktuatoren weit verbreitet. Beispielsweise können Roboterarme (Roboterarm) auf Produktionslinien lineare Aktuatoren verwenden, um Griff-, Handhabungs- oder Montageoperationen durchzuführen. In Rohrleitungssystemen können Aktuatoren elektrische Ventile steuern, um den Flüssigkeitsfluss zu regulieren. In der Heimautomatisierung werden sie in automatischen Türen, hochverstellbaren Schreibtischen oder motorisierten Vorhängen angewendet, um eine bequeme automatisierte Steuerung zu ermöglichen.

Darüber hinaus können lineare Aktuatoren nicht nur einzelne Push-Pull-Aktionen ausführen, sondern auch eine kontinuierliche Präzisionspositionierung erreichen. In Kombination mit Positionssensoren / Feedback-Sensoren und einem Steuerungssystem können Aktuatoren Bewegungen basierend auf Echtzeit-Rückkopplungen einstellen, um die Kontrolle über geschlossene Schleife zu erreichen, um reibungslose, zuverlässige und wiederholbare mechanische Aktionen zu gewährleisten.

Zusammenfassend ist ein linearer Aktuator ein wichtiges elektromechanisches Gerät, das Energie effizient in steuerbare, genaue, wiederholbare lineare Bewegung umwandelt, was es zu einer unverzichtbaren Kernkomponente in moderner industrieller Automatisierung, Robotersysteme und intelligenten Geräten macht.

2. Arbeitsprinzip linearer Aktuatoren

In der industriellen Automatisierung und der mechanischen Ausrüstung ist das Prinzip linearer Aktuatoren grundlegendes Wissen. Ein linearer Aktuator ist ein Gerät, das Energie in steuerbare mechanische Bewegung umwandelt und es Geräten zum Schieben, Ziehen oder genau positionieren lässt. Verschiedene Arten von Aktuatoren haben unterschiedliche Eingabemethoden und Betriebsmerkmale.

Es gibt drei Haupttypen linearer Aktuatoren:

Elektrische lineare Aktuatoren:

Nehmen Sie Strom oder Spannung als Eingang und verwenden Sie einen Motor, um eine Schraube, einen Zahnrad oder einen anderen Getriebemechanismus zu fahren, um eine lineare Bewegung zu erreichen. Sie eignen sich für Szenarien, die eine präzise Verschiebungssteuerung erfordern, wie z. B. automatisierte Produktionslinien oder Präzisionsmaschinen.

Hydraulische Aktuatoren:

Verwenden Sie den inkompressiblen Flüssigkeitsdruck, um die Flüssigkeitsenergie in mechanische Kraft umzuwandeln und einen hohen Schub bereitzustellen. Sie werden üblicherweise in Industriemaschinen, Hochleistungsgeräten und Baumaschinen eingesetzt. Ihre Vorteile zählen eine glatte, leistungsstarke Bewegung und hohe Belastungskapazität.

Pneumatische Aktuatoren:

Schnelle Antwort. Sie erreichen eine Bewegung, indem sie Druckluft verwenden, um Kolben oder Stangen zu schieben, die für leichte Hochgeschwindigkeitsvorgänge wie automatisierte Montage, Sortiermaschinen oder Verpackungsgeräte geeignet sind.

Nachdem wir die grundlegenden Typen und Betriebsmerkmale elektrischer, hydraulischer und pneumatischer linearer Aktuatoren verstanden haben, müssen wir uns eingehender mit der Funktionsweise befassen. Unabhängig vom Typ bestehen Aktuatoren immer aus mehreren Kernkomponenten: Stromversorgung, Aktuatorkörper, mechanische Belastung und Controller. Diese Komponenten arbeiten zusammen, um Eingangsenergie effektiv und genau in mechanische Wirkung umzuwandeln.

Stromversorgung:

Die Stromversorgung bietet Energie, um den Stellantrieb voranzutreiben. Bei elektrischen Aktuatoren ist der Motor der Kern, um mechanische Bewegungen zu erreichen. Die Stromversorgung liefert dem Motor Strom, dessen Drehung den Schrauben-, Zahnrad- oder Getriebemechanismus antreibt und die elektrische Energie genau in eine lineare Bewegung umwandelt. Dieser Prozess bestimmt den Schub-, Geschwindigkeits- und Positionierungsgenauigkeit des Aktuators und ist der Schlüssel zum reibungslosen Systembetrieb. Wechselrichter oder Controller regulieren den Motoreingang weiter und machen die Bewegung stabiler und zuverlässiger. Obwohl hydraulische Aktuatoren auf hydraulischen Pumpen und pneumatischen Aktuatoren auf Druckluft angewiesen sind, ist die Rolle des Motors bei elektrischen Aktuatoren am wichtigsten. Eine stabile und zuverlässige Stromversorgung und ein hocheffizienter Motor sind von grundlegender Bedeutung, um eine schnelle Reaktion und eine präzise Bewegung zu gewährleisten, was die Leistung und die Lebensdauer direkt beeinflusst.

Aktuatorkörper:

Der Aktuatorkörper ist der Kernteil, in dem Energie in eine lineare Bewegung umgewandelt wird. Es enthält normalerweise Kolben, Schrauben, Zahnräder oder andere Getriebemechanismen, die die Ausgangsgenauigkeit, Geschwindigkeit und Lastkapazität bestimmen. Die Gestaltung des Aktuatorkörpers wirkt sich direkt auf die Bewegungsstabilität und die Effizienz aus.

Mechanische Belastung:
Die mechanische Belastung ist das vom Stellantrieb angetriebene Zielgerät wie Türen, Ventile, Objektträger oder Roboterarme. Das Gewicht und der Widerstand der Last bestimmen den erforderlichen Schub und die Geschwindigkeit des Aktuators sowie die allgemeine Stabilität und Lebensdauer des Systems.

Controller:
Der Controller reguliert Eingangssignale, sodass der Aktuator mit voreingestellter Geschwindigkeit, Position und Kraft arbeitet. In Systemen mit geschlossenem Regelkreis passt der Controller auch Aktionen basierend auf dem Sensor-Feedback in Echtzeit an, um eine präzise und stabile lineare Bewegung zu gewährleisten und gleichzeitig Überladung oder Auswirkungen zu vermeiden.

3. Arten von linearen Aktuatoren

Lineare Aktuatoren können in drei Hauptkategorien unterteilt werden, basierend auf dem Anstieg der Energie- und Arbeitsprinzipien: elektrischer linearer Aktuator, hydraulischer linearer Aktuator und pneumatischer linearer Aktuator. Jedes verfügt über einzigartige Merkmale, Anwendungen und interne Strukturen.

1. Elektrischer linearer Aktuator

Ein elektrischer Aktuator verwendet einen Motor, um Schrauben, Zahnräder oder Gürtel zu fahren, wodurch die elektrische Energie genau in eine lineare Bewegung umgewandelt wird. Es bietet hohe Präzision, einfache Kontrolle und einfache Wartung.

Elektrische lineare Aktuatoren können weiter unterteilt werden in:

Bleischraube / Kugelschraube Aktuator:

Bewegt sich linear durch eine Schraube und Mutter, geeignet für mittelschwelle Lasten und hochpräzisen Anwendungen.

Rack und Ritzelantrieb:

Konvertiert die Bewegung durch Ausrüstungs-Einbindung, geeignet für Langstreicher und schwere Belastungsanwendungen.

Gürtelbetriebener Aktuator:

Verwendet synchrones Gürtelgetriebe für schnelle, lineare Bewegung mit langer Takt, die häufig in leichten Automatisierungsgeräten aufgetragen wird.

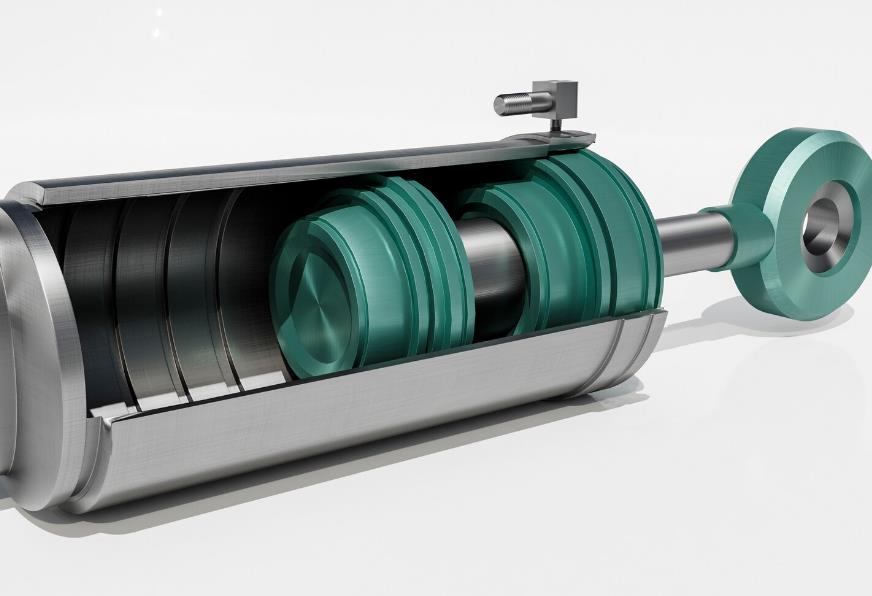

2.Hydraulisch linearer Aktuator

Ein hydraulischer Aktuator verwendet eine hydraulische Pumpe und einen Flüssigkeitsdruck, um einen Kolben zu treiben, wodurch lineare hohe Bewegung erzielt wird. Es ist für schwere Lasten und kontinuierlichen Betrieb geeignet.

Hydraulische Aktuatoren können weiter klassifiziert werden als:

Tie-Rod-Zylinder / geschweißter Zylinder:

Stabile Struktur, geeignet für Hochdruck- und Last-Industrieanwendungen.

Kolbenstangenzylinder:

Der häufigste Typ, der den Schub durch eine Kolbenstange überträgt, die in Schlaganfall und Durchmesser anpassbar ist.

Einstellbarer Hubzylinder:

Ermöglicht die Einstellung des maximalen Schlaganfalls nach Bedarf und passt sich flexibel an verschiedene Arbeitsumgebungen an.

Sperrenzylinder:

Mit mechanischer Verriegelung, verwendet für Lastnutzung oder Sicherheitsschutz.

3. Pneumatischer linearer Aktuator

Ein pneumatischer Aktuator verwendet Druckluft, um Kolben oder Stäbe zu drücken, wodurch eine schnelle und erwiderne lineare Bewegung ermöglicht wird. Um Anwendungsmerkmale hervorzuheben, können pneumatische Aktuatoren durch Struktur und Bewegung klassifiziert werden:

Stangenloser Zylinder:

Der Kolben treibt die Last direkt durch Magnetkraft oder einen Schieberegler, der für langen, räumlich begrenzten Szenarien geeignet ist.

Geführter Zylinder / geführter Stangenzylinder:

Mit Führungsstäben oder Schiebereglern, um eine reibungslose Bewegung zu gewährleisten, die für Anwendungen mit großen seitlichen Kräften geeignet ist.

Kompaktzylinder / Mini -Zylinder:

Klein und leicht, geeignet für leichte leichte, räumlich begrenzte Automatisierungsgeräte.

4. Einflüsse elektrischer linearer Aktuatoren

In der modernen industriellen Automatisierung, Robotiksystemen und intelligenten Geräten ersetzen elektrische lineare Aktuatoren aufgrund ihrer mehrfachen Vorteile schrittweise hydraulische Aktuatoren und pneumatische Aktuatoren.

Hohe Präzision und Wiederholbarkeit

Elektrische Aktuatoren, die von Servomotoren oder Schrittmotoren angetrieben werden, verwenden Bleischristen / Kugelschrauben oder Rack-and-Pinion-Mechanismen. In Kombination mit Positionssensoren und Kontrolle mit geschlossenem Schleifen können sie die Genauigkeit und Wiederholbarkeit auf Mikron-Ebene erreichen und sie ideal für die Präzisionsbaugruppe, die Herstellung von Halbleiter und die Messgeräte mit hoher Genauigkeitsmessung ermöglichen. Im Gegensatz dazu sind hydraulische und pneumatische Systeme aufgrund der Kompressibilität von Flüssigkeiten oder Gasen sowie Verzögerungen der Pipeline begrenzt.

Programmierbare und intelligente Kontrolle

Elektrische Aktuatoren sind leicht in SPS, DCs oder Industrial Ethernet zu integrieren und ermöglichen die softwarebasierte Kontrolle von Schlaganfall, Geschwindigkeit, Beschleunigung und Drehmoment. Benutzer können Bewegungsparameter schnell anpassen, um komplexe Bewegungsprofile und intelligente Operationen zu erreichen. Im Vergleich dazu basieren hydraulische oder pneumatische Aktuatoren typischerweise auf mechanische Ventilanpassungen oder proportionale Ventile, die eine begrenzte Flexibilität und Reaktionsgenauigkeit bieten.

Hohe Energieeffizienz und geringe Wartung

Elektrische Aktuatoren wandeln die elektrische Energie direkt in mechanische Energie mit Effizienz von über 80%um. Sie benötigen weder hydraulisches Öl noch Druckluft, was zu einem geringeren Energieverbrauch und einer einfacheren Wartung führt. Hydraulische Systeme hängen von Pumpen, Rohrleitungen und Hydraulikflüssigkeiten ab, die Energieverluste und Leckagen einführen. Pneumatische Systeme sind durch die geringe Effizienz von Druckluft begrenzt und führen zu höheren langfristigen Betriebskosten. Im Gegensatz dazu sind elektrische Systeme nicht nur energiesparend, sondern auch die Wartungsfrequenz- und Ausfallzeitkosten.

Umweltanpassungsfähigkeit

Elektrische Aktuatoren beseitigen das Risiko von Hydrauliköl -Leckagen oder Gasleckage, wodurch sie für Umgebungen mit strengen Sauberkeitsanforderungen wie Reinräumen, medizinischen Geräten und Lebensmittelverarbeitung geeignet sind. Darüber hinaus können Aktuatoren mit ordnungsgemäßem Schutz der IP-Bewertung feuchte, staubige oder korrosive Umgebungen standhalten, um einen langfristigen stabilen Betrieb zu gewährleisten.

Dynamische Reaktion und kontrollierbare Kraft

Mit der Unterstützung von Hochleistungsmotoren und Motorfahrern/Servo-Laufwerken liefern elektrische Aktuatoren eine hohe dynamische Reaktion, eine präzise Kraft/Schubkontrolle und anpassbare Geschwindigkeitsprofile. Dies macht sie gut geeignet für hochfrequente Huge, Präzisionspositionierung und komplexe Flugbahnbewegungen. Im Gegensatz dazu werden hydraulische und pneumatische Systeme durch Trägheit und Flüssigkeitskompressibilität eingeschränkt, die ihre Reaktionsgeschwindigkeit und ihre Kraftkontrollfunktionen einschränken.

5. So wählen Sie den richtigen linearen Aktuator aus

Die Auswahl des rechten linearen Aktuators ist wichtig, um den effizienten und zuverlässigen Betrieb eines mechanischen Systems zu gewährleisten. Verschiedene Arten von Aktuatoren unterscheiden sich erheblich in den Methoden Schub-, Schlaganfall-, Geschwindigkeits-, Genauigkeits- und Kontrollmethoden, sodass während des Auswahlprozesses mehrere Faktoren berücksichtigt werden müssen.

Schub- und Ladekapazität

Der erste Schritt besteht darin, die mechanische Belastung und den erforderlichen Schub zu definieren. Elektrische lineare Aktuatoren, die von Servomotoren oder Steppermotoren angetrieben werden, können präzise Schub liefern, wodurch sie für mittelgroße bis Lichtlasten und hohe Präzisionspositionierung geeignet sind. Hydraulische lineare Aktuatoren können einen sehr hohen Schub liefern, was sie ideal für schwere Lasten und kontinuierliche Anwendungen macht. Pneumatische lineare Aktuatoren eignen sich am besten für leichte Ladungen und schneller Handlungsbewegungen.

Bei der Auswahl sollte der maximale Schub des Aktuators höher als die erforderliche Belastungskapazität sein, wobei eine Sicherheitsspanne von 20 bis 30% eine langfristige Stabilität gewährleistet. Für Anwendungen, die einen höheren Schub- oder Schwerladungshandling erfordern-wie ein medizinisches Bettanpassung, schwere industrielle Geräte oder High-Last-Automatisierungssysteme-, ist ein elektrischer Aktuator mit hoher Leistung wie JieCang JC35B8 eine geeignete Wahl. Es kann bis zu 6.000 n starker Schub liefern und gleichzeitig ein kompaktes Design und eine hohe Schutzbewertung beibehalten und selbst in anspruchsvollen Umgebungen eine stabile Leistung gewährleisten.

Schlaganfall und Geschwindigkeit

Die Schlaganfalllänge eines Aktuators bestimmt den maximalen Reisebereich der Last. Elektrische Aktuatoren sind für eine präzise Positionierung gut geeignet, obwohl ihre Geschwindigkeit über längere Striche begrenzt sein kann. Hydraulische und pneumatische Aktuatoren dagegen können Hochgeschwindigkeitsbewegungen erzielen, was sie für die Handhabung der Produktionsleitung oder die automatisierte Montage geeignet macht. Die Geschwindigkeitsanforderungen sollten basierend auf der Anwendung bewertet werden: Hochfrequenz-Hilfsvorgänge erfordern eine schnelle dynamische Reaktion, während Präzisionsbaugruppen- oder Positionierungsaufgaben Stabilität und Glätte betonen.

Präzision und Wiederholbarkeit

Anwendungen, die eine hohe Genauigkeit erfordern, stellen strenge Anforderungen an die Positionierung der Präzision. Elektrische Aktuatoren, ausgestattet mit Control- und Positionssensoren mit geschlossenem Kreislauf, können Genauigkeit auf Mikronebene und hervorragende Wiederholbarkeit erreichen, wodurch sie ideal für Roboterarme, Halbleiterausrüstung oder Laborplattformen sind. Im Gegensatz dazu sind hydraulische und pneumatische Aktuatoren aufgrund der Kompressibilität von Flüssigkeiten und Gasen von Natur aus begrenzt, Präzision und Wiederholbarkeit zu positionieren.

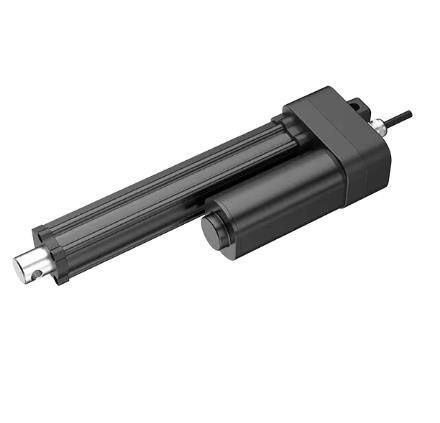

In solchen hochpräzisen Umgebungen zeigt der JieCang JC35W5 erhebliche Vorteile. Es verfügt über einen eingebauten elektronischen Grenzschalter und ein optionales Feedback-System mit zwei Hallsensor, um eine präzise Positionierung und einen wiederholbaren Betrieb während der Verlängerung und des Rückzugs der Push-Stange zu gewährleisten. Diese Funktionen machen den JC35W5 zu einer herausragenden Wahl für Anwendungen, die eine präzise Kontrolle erfordern, wie z. B. Anpassung der medizinischen Bett, intelligente Möbelhebesysteme und Präzisionsabwicklung in der industriellen Automatisierung.

Kontrollmethode

Die Auswahl der Kontrollmethode sollte den Anforderungen des Automatisierungssystems übereinstimmen. Elektrische Aktuatoren können problemlos in SPS (programmierbare Logikcontroller), DCS (Distributed Control Systems) oder Industrial Ethernet integriert werden, wodurch die vollständig programmierbare Steuerung von Schlaganfall, Geschwindigkeit, Beschleunigung und Drehmoment vollständig programmierbar ist. Im Gegensatz dazu verlassen sich hydraulische und pneumatische Aktuatoren normalerweise auf proportionale Ventile oder mechanische Einstellungsgeräte, die relativ geringere Flexibilität bieten.

Betriebsumgebung und IP -Bewertung

Umweltbedingungen haben einen direkten Einfluss auf die Lebensdauer der Aktuator. Elektrische Aktuatoren können mit unterschiedlichen IP -Bewertungen ausgelegt werden, wodurch sie für feuchte, staubige oder korrosive Umgebungen geeignet sind. Hydrauliksysteme müssen Ölleckagen verhindern, während pneumatische Systeme von der sauberen, stabilen Luftversorgung abhängen. Für extreme Bedingungen - wie hohe Temperaturen, Luftfeuchtigkeit oder Vibration - sollten die Actuatoren mit verbessertem Umweltwiderstand priorisiert werden.

Energieeffizienz und Wartung

Elektrische Aktuatoren wandeln elektrische Energie direkt in mechanische Energie um und erreichen hohe Effizienz (> 80%) mit geringer Wartungsanforderungen. Hydrauliksysteme erfordern eine regelmäßige Überwachung der Ölersatz- und Pumpstation, während pneumatische Systeme an Energieverlusten aufgrund von Luftlecks leiden, was zu einem höheren Gesamtverbrauch führt. Abhängig von der Frequenz- und Wartungskapazität der Geräte ist die Auswahl einer energieeffizienten und stabilen Lösung unerlässlich.

Kosten und ROI

Über die Leistung hinaus müssen wirtschaftliche Faktoren berücksichtigt werden, einschließlich anfänglicher Investitionen, Installationskosten und langfristigen Betriebskosten. Während elektrische Aktuatoren in der Regel höhere Vorabkosten haben, führt ihre hohe Effizienz und die geringe Wartung zu reduzierten Betriebskosten im Laufe der Zeit. Im Gegensatz dazu können hydraulische und pneumatische Systeme niedrigere Anfangskosten bieten, aber aufgrund des Energieverbrauchs und der Wartung höhere langfristige Ausgaben mit sich bringen. Die Berechnung der Kapitalrendite (REI) ermittelt die kostengünstigste Lösung.

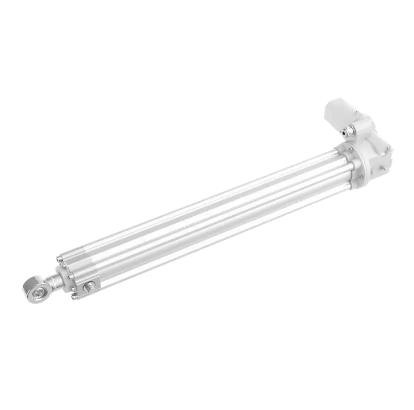

Solarbetrieben

Solarbetriebene Systeme arbeiten häufig mit begrenzter Spannung und Strom, sodass die Aktuatoren eine hohe Energieeffizienz liefern und unter Bedingungen mit geringer Leistung eine genaue Positionierung aufrechterhalten und eine präzise Positionierung aufrechterhalten. Dies macht elektrische lineare Aktuatoren weitaus geeigneter als hydraulische oder pneumatische Systeme, da Hydraulik Pumpstationen erfordern und die Pneumatik von Druckluft abhängt - sowohl für eigenständige Sonnensysteme unpraktisch.

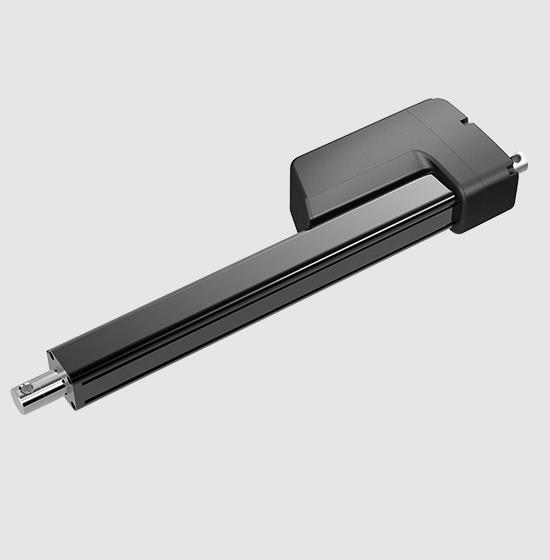

Vor diesem Hintergrund wurde der JieCang JC35SA16 entwickelt. Diese speziell für Solaranwendungen entwickelte leistungsstarke lineare lineare lineare lineare lineare Aktuator kombiniert eine hohe Belastungskapazität mit hervorragender Wetterbeständigkeit. Es wird häufig in Photovoltaik -Tracking -Systemen, intelligenten Schattierungsgeräten und anderen Automatisierungsszenarien verwendet, die einen hohen IP -Schutz und eine präzise Bewegungssteuerung erfordern.

6. Kategorien elektrischer linearer Aktuatoren

Durch Versorgungsspannung

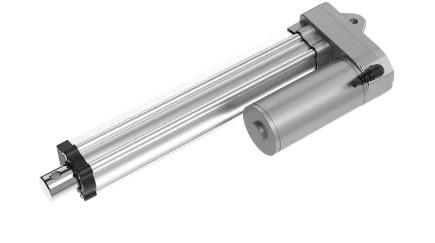

Niedrige Spannungsanträge: Diese Aktuatoren sind in der Regel bei 12 V oder 24 V DC betrieben und werden in solarer Systeme, intelligenten Möbeln und medizinischen Geräten häufig verwendet. Sie zeichnen sich durch hohe Sicherheit, einfache Installation und zuverlässige Leistung aus.

Ein repräsentatives Produkt in dieser Kategorie ist der JieCang JC35FA8 , der 12 V oder 24 V DC -Eingang unterstützt und einen Schubbereich von 120–1.500 N liefert. Es wird mit optionalem Hall -Sensor -Feedback oder einem Potentiometer für eine präzise Positionierung geliefert, während die IP66 -Schutzbewertung auch in feuchten oder staubigen Umgebungen einen stabilen Betrieb gewährleistet. Dies macht den JC35FA8 für Anwendungen wie medizinische Betten, Pflegeausrüstung und intelligente Möbelsysteme besonders gut geeignet.

Hochspannungsanträge

Hochspannungsanträge (z. B. 110 V oder 220 V AC) sind für industrielle Automatisierung, Hochleistungsmaschinerie und groß angelegte Steuerungssysteme ausgelegt und können direkt von der Netzversorgung ausgetrieben werden.

Durch Schlaganfalllänge

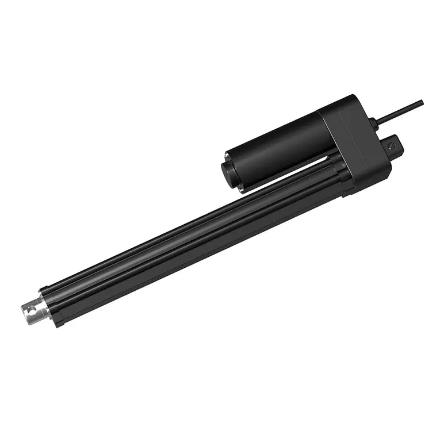

Kurzhub -Aktuatoren: Wenn der Installationsraum begrenzt ist oder nur ein kurzer Schlaganfall erforderlich ist, wird ein kurzer Schlagantrieb zur idealen Wahl. In der Regel sind diese Aktuatoren mit Strichen unter 100 mm für Präzisionsanpassungen und kompakte Layouts geeignet.

Ein typisches Beispiel ist der JieCang JC35FA21 , der einen anpassbaren Schlaganfallbereich von 50–170 mm bietet, eine Ladungskapazität von 1–3 Kn unterstützt und Hall -Sensor -Feedback für eine präzise Positionierung integriert. Mit seiner IP67 -Schutzbewertung sorgt der JC35FA21 in anspruchsvollen Umgebungen zuverlässige Leistung und ist eine hervorragende Übereinstimmung mit medizinischen Geräten, intelligenten Möbeln und industriellen Automatisierungsanwendungen, in denen der Platz eingeschränkt ist.

Medium/Long Hub -Aktuatoren

Mittelgroße Aktuatoren mit mittleren/langen Schlaganfällen bieten Striche von bis zu 400 mm oder länger, was sie ideal für Solar-Photovoltaik-Tracking-Systeme, hochverstellbare Schreibtische und industrielle Automatisierungsanwendungen ermöglichen.

Teleskopische oder mehrstufige Aktuatoren

Teleskope oder mehrstufige Aktuatoren verfügen über ein Mehrwertstabdesign, das lange Striche in begrenzten Installationsräumen ermöglicht. Sie werden üblicherweise in medizinischen Betten, automatischen Türen und einstellbaren Geräten verwendet.

Durch Montagemethode

Stangenmontage:

Der Aktuator verbindet sich mit der Last durch das Stabende, das zum Drücken, Ziehen oder Anheben von Operationen geeignet ist.

Basismontage:

Die Stellantriebskörper ist über die Basis fixiert und ideal für stationäre lineare Fahranwendungen.

Klemmen / Schienenmontage:

Wird in geführten Präzisionspositionierungs- oder schienenbasierten Systemen verwendet, wodurch die Stabilität der linearen Bewegung verbessert wird.

Durch funktionale Merkmale

Präzisionsaktuatoren:

Ausgestattet mit Closed-Loop-Kontrolle, Hallsensoren oder Potentiometern, geeignet für Robotik, Medizinprodukte und Halbleiterausrüstung.

Aktuatoren mit hoher Schub:

In der Lage, 3.000 bis 6.000 N oder höher zu liefern, ideal für Hochleistungs-Industriemaschinen und medizinische Betten.

Aktuatoren mit niedrigem Rauschen:

Mit Geräuschpegeln von ≤ 50 dB eignen sich diese Aktuatoren für Heim-, Büro- oder medizinische Umgebungen.

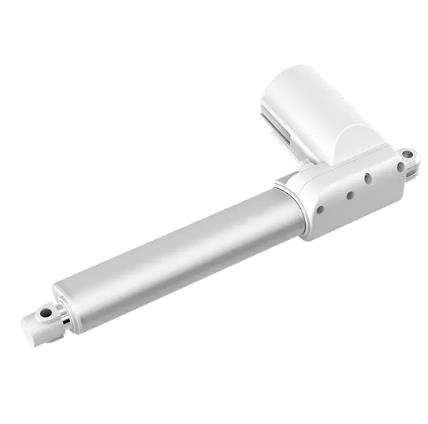

Ein repräsentatives Modell ist der Jiecang JC35L29 Electric Linear Actuator, der für Anwendungen ausgelegt ist, die einen ruhigen und zuverlässigen Betrieb erfordern. Es arbeitet mit minimalem Rauschen und liefert eine reibungslose Leistung, ohne die Benutzererfahrung zu stören. Der JC35L29 unterstützt 24 V -Eingang, bietet bis zu 8.000 n dynamischer Schub und 4.000 n statischer Zug und hat eine maximale IPX6 -Schutzbewertung, um eine zuverlässige Leistung in feuchten oder staubigen Umgebungen zu gewährleisten. Der Schlaganfall liegt zwischen 50 mm und 250 mm, und optionale Rückkopplungssysteme verbessern die Positionierungsgenauigkeit und die Betriebszuverlässigkeit.

Aktuatoren im Freien oder IP-bewertet

Aktuatoren im Freien oder IP-Bewertungen bieten Schutz gegen Wasser, Staub und Korrosion (z. B. IP65, IP66, IP67), wodurch sie für Solarverfolgungssysteme und andere Anträge für Outdoor-Automatisierung geeignet sind.

7. Installationsmethoden und Sicherheitsrichtlinien für lineare Aktuatoren

Installationsschritte

Identifizieren Sie den Montagestyp

Wählen Sie vor der Installation die entsprechende Montagemethode basierend auf der Anwendung aus. Die Stangenmontage eignet sich für Push/Pull- oder Hebevorgänge (z. B. Krankenhausbetten oder intelligente Möbel), während die Basismontage ideal für stationäre Anwendungen in der industriellen Automatisierung ist. Die korrekte Installationsmethode ist entscheidend, um die Lebensdauer der Stabilität und der Aktuator zu gewährleisten.

Bereiten Sie Befestigungselemente vor,
die Bolzen, Muttern oder Stifte auswählen, die den Montagelöchern des Aktuators entsprechen. Verwenden Sie für Hochverletzungs- oder Langstreicher-Anwendungen hochfeste Schrauben oder Gewindeverriegelungsmittel, um eine Lockerung aufgrund von Vibrationen zu verhindern.

Sichere Befestigungsunterstützung
Stellen Sie sicher, dass die Befestigungsoberfläche flach und starr ist. Fügen Sie für Langstreich- oder Hochleistungsaktuatoren eine Führungsschiene oder Stützstange hinzu, um Seitenbelastungen zu absorbieren, den Verschleiß zu verringern und die Lebensdauer der Aktuator zu verlängern.

Sicherheitsfreigabe lassen Sie
einen Puffer oder einen mechanischen Stopp am Schlaganfallende, um Kollisionen zu vermeiden. Es wird empfohlen, eine Wärmeausdehnung oder geringfügige Fehlausrichtungen aufzunehmen.

Schließen Sie die Last
an, die den Aktuatorstab oder die Basis mit der Lastachse ausrichten, um Seitenbelastungen zu verhindern. Verwenden Sie für Hochleistungsanwendungen ein Ballgelenk oder ein universelles Gelenk, um die Nebenkraft weiter zu reduzieren.

Elektrische und Steuerverbindungen
folgen dem Verkabelungshandbuch ausschließlich, um eine stabile Leistung und Signalübertragung zu gewährleisten. Für Aktuatoren mit Feedback (z. B. Hallsensoren, Potentiometer) sorgen sicheren und gut geschützten Verbindungen.

Inbetriebnahme und Tests
führen zuerst einen No-Last-Test durch und prüfen Sie, ob sie ohne abnormales Rauschen oder Vibrationen eine reibungslose Erweiterung/Retraktion überprüft. Testen Sie dann unter Last und stellen Sie sicher, dass die Einschränkungsschalter oder das Feedback mit geschlossenem Loop korrekt funktionieren.

Schlüsselnotizen

Gewährleisten Sie flache und feste Befestigungsflächen.

Verwenden Sie Befestigungselemente mit ausreichender Festigkeit und wenden Sie bei Bedarf Fadenschloss auf.

Fügen Sie Führungsschienen/Unterstützungen für Langstreicher oder Hochlastanwendungen hinzu.

Halten Sie die Last mit der Aktuatorachse ausgerichtet.

Lassen Sie den Pufferraum an den Hubenden.

Stellen Sie die korrekte und stabile Verkabelung sicher.

Testen Sie vor dem vollständigen Betrieb ausgeladen.

Sicherheitstipps

Überschreiten Sie niemals den Bewertungsschub oder die Lastkapazität.

Verwenden Sie IP65/IP66/IP67-Aktuatoren in feuchten oder Außenumgebungen.

Vermeiden Sie Seitenbelastungen, um Biegen und ungleichmäßige Verschleiß zu verhindern.

Führen Sie regelmäßige Inspektionen von Befestigungselementen, Führern und Feedback -Systemen durch.

8. Fallstudien und Branchenanwendungen

Nach dem Verständnis von Aktuatorprinzipien, Klassifizierungen, Präzisions- und Schubmerkmalen ist klar, dass verschiedene Branchen einzigartige Anforderungen haben: Einige priorisieren Sicherheits- und Ruhe-Betrieb mit niedriger Spannung, während andere einen hohen Schub und einen langen Schlaganfall fordern. Unten finden Sie vier repräsentative Anwendungsfelder:

Smart Office -Branchenanwendungen

In modernen Arbeitsplätzen werden lineare Aktuatoren in hochverstellbaren Schreibtisch, Electric Lift-Konferenztabellen und multifunktionalen Workstations häufig eingesetzt. Mit niedrigen Aktuatoren mit niedrigem und hohen Vorräten können sich Schreibtische reibungslos bewegen und gleichzeitig die ergonomischen Designstandards erfüllen.

Typische Anwendungen:

Die Mitarbeiter können leicht zwischen Sitz- und Stehpositionen wechseln.

Konferenztabellen können schnell für verschiedene Szenarien angepasst werden.

Vorteile und Auswahltipps:

Verwenden Sie 12 V/24 V Gleichspannungsantrieb zur Sicherheit.

Niedrigrangige Designs (≤ 50 dB) halten eine ruhige Arbeitsumgebung.

Optionale Hallsensoren oder Potentiometer ermöglichen eine präzise Positionskontrolle und das synchronisierte Anheben.

Anwendungen der Gesundheitsbranche

Im Gesundheitswesen werden Aktuatoren in elektrischen Krankenhausbetten, Pflegebetten, Betriebstischen und Rehabilitationsgeräten eingesetzt. Diese Anwendungen erfordern einen hohen Schub, eine präzise Positionierung und Zuverlässigkeit.

Typische Anwendungen:

Krankenhausbetten stellen Kopf- und Beinwinkel ein, um den Komfort des Patienten zu verbessern.

Rehabilitationsgeräte helfen bei der kontrollierten linearen Bewegung für die Therapie.

Vorteile und Auswahltipps:

Wählen Sie Aktuatoren mit IP66/IP67 -Schutz für Krankenhausumgebungen.

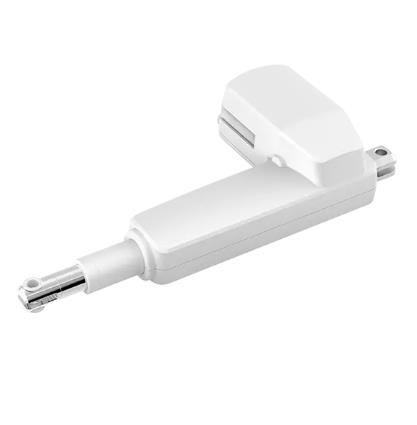

Modelle mit hohen Thrust (z. B. JC35B8) unterstützen das Gewicht des Patienten und die Bettlasten.

Die Kontrolle mit geschlossener Schleife sorgt für die Genauigkeit und Wiederholbarkeit auf Mikrometerebene.

Niedrige Leistung schafft eine ruhige medizinische Umgebung.

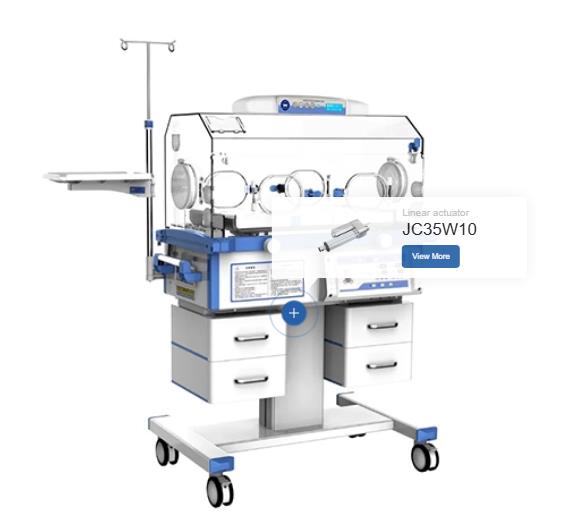

Ein bemerkenswerter Fall ist der Inkubator für Kinder, bei dem Aktuatoren eine entscheidende Rolle spielen. Der Inkubator bietet vorzeitige oder untergewichtige Babys eine warme, feuchte und stabile Umgebung. Lineare Aktuatoren kontrollieren genau die Temperatur, die Feuchtigkeit und die Sauerstoffkonzentration und gewährleisten optimale Wachstumsbedingungen.

Zum Beispiel wird der elektrische lineare Aktuator von JieCang JC35W10 in Inkubatoren häufig verwendet. Mit hohem Schub und robustem Schutz gewährleistet es einen stabilen Betrieb unter anspruchsvollen Bedingungen. Die genaue Positionierung ermöglicht genaue Parameteranpassungen und verbessert die Qualität der Neugeborenen. Darüber hinaus können Aktuatoren Inkubatorhöhe und Winkel anpassen und den Zugang zur Pflegeperson ermöglichen. Der Verbrauch mit geringem und geringem Stromverbrauch verbessert die Benutzerfreundlichkeit und Sicherheit weiter.

Anwendungen der Smart -Home -Branche

In Smart -Home -Anwendungen werden lineare Aktuatoren hauptsächlich in automatisierten Vorhängen, leistungsfähigen Fernsehern, verstellbaren Betten und multifunktionalen Möbeln verwendet. Indem sie elektrische Bewegungen ermöglichen, optimieren sie die Raumnutzung und bringen die Automatisierung in das tägliche Leben, wodurch das Leben bequemer und bequemer wird.

Typische Anwendungen:

Automatisierte Vorhänge, die sich basierend auf Beleuchtung oder Zeit öffnen oder schließen, sparen Energie und Gewährleistung der Privatsphäre.

Liftbare Fernseher oder versteckte Möbel, die bei Nichtgebrauch gespeichert werden können, die Sicherheit und Ästhetik von Wohnräumen verbessern.

Vorteile und Auswahltipps:

Niedrigspannungsanträge gewährleisten Sicherheit in Haushaltsumgebungen und verringern das Risiko eines elektrischen Schocks.

Aktuatoren von Kurzhirpern sind ideal für platzbeschränkte Möbeldesigns.

Niedriger Betrieb macht sie besonders geeignet für Schlafzimmer oder Wohnzimmer.

Kann in Smart Control Systems für Remote- oder automatisierten Betrieb integriert werden.

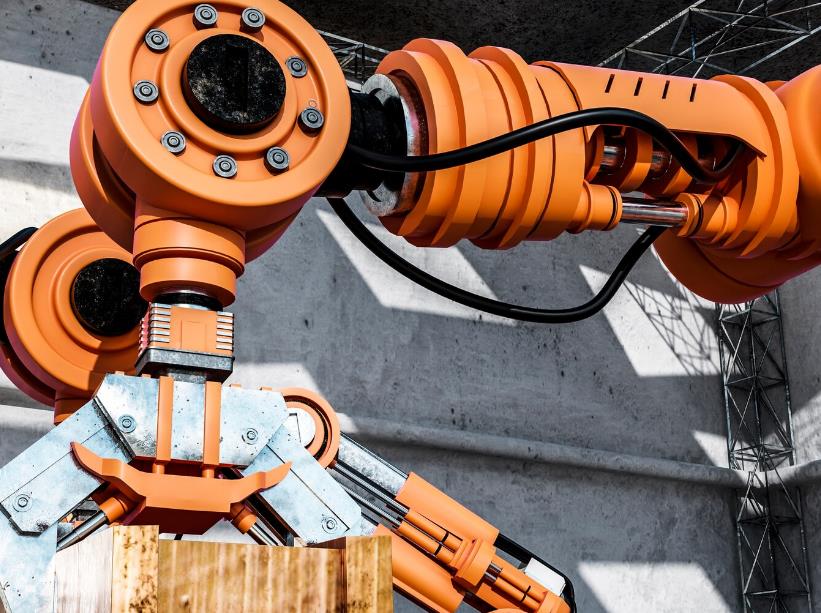

Industrieanwendungen der Industrieautomatisierung

In der industriellen Automatisierung konzentrieren sich lineare Aktuatoren auf hohe Schub, langes Lebensdauer und hohe Präzision. Sie werden in automatisierten Produktionslinien, Montagegeräten, Logistikhandhabungssystemen und Solarverfolgung weit verbreitet.

Typische Anwendungen:

Drücken oder Heben von Aktionen auf automatisierten Produktionslinien zur Verbesserung der Montageeffizienz.

Logistik- und Materialhandhabungssysteme zum Bewegen oder Sortieren von Waren.

Solar -Tracking -Systeme, die die Panelwinkel anpassen, um die Energieleistung zu maximieren.

Vorteile und Auswahltipps:

Aktuatoren mit hohen Thrustern unterstützen Hochleistungsoperationen.

Langstreicher oder teleskopische Aktuatoren eignen sich für große Bewegungen.

Control und Sensorintegration ermöglichen eine präzise Positionierung und Wiederholbarkeit.

Mit hohem IP-Bewertungsschutz (IP66/IP67) sorgt für die Haltbarkeit in Außen-, feuchten oder staubigen Umgebungen.

Anwendung in landwirtschaftlichen Maschinen

Mit der rasanten Entwicklung der landwirtschaftlichen Mechanisierung sind lineare Aktuatoren zu einer Schlüsseltechnologie zur Verbesserung der Präzisionszucht und der Betriebseffizienz bei Düngemittel -Spreizern geworden. Diese Maschinen, die verwendet werden, um den Dünger gleichmäßig zu verteilen, wirken sich direkt auf das Pflanzenwachstum und die Bodenqualität aus. Traditionelle Verbreitungsmethoden beruhen häufig auf manuellen Betrieb, was zu ungleichmäßiger Verteilung, Düngemittelabfällen und Umweltproblemen führt. Die Einführung linearer Aktuatoren bietet einen höheren Grad an Automatisierung und Präzisionsregelung.

Schlüsselrollen der linearen Aktuatoren in Düngemittel -Spreizern:

Genauige Düngemittelkontrolle: Durch genaues Einstellen der Öffnung der Ausbreitungsscheiben regulieren die Aktuatoren die Menge an abgegebenem Dünger, minimieren Abfall. （Z. B. JC35FA32 )

Automatisierter Betrieb: Integriert in GPS- und Aufgabendaten passen Aktuatoren automatisch die Breite und den Winkel an und verbessert die Präzision und Effizienz.
Verbesserte Produktivität: Automatisierte Steuerungssysteme reduzieren die manuelle Arbeit, verbesserte die Konsistenz und die Effizienz des Gesamtfeldbetriebs.

9. Warum Jiecang wählen?

Seit unserer Gründung im Jahr 2000 sind wir der Forschung, Entwicklung, Herstellung und Verkäufe von linearen Antriebssystemen gewidmet. Mit kontinuierlicher Innovation und tiefem technischem Know -how haben wir mehr als 900 Patente erhalten, die Kerntechnologien wie Motorgeräuschsteuerung, Getriebe und Schlaganfallregelung abdecken. Unsere drei Randd-Zentren und über 500 Ingenieure arbeiten mit führenden Universitäten zusammen, darunter die Shanghai Jiao Tong University und die Zhejiang University, die technologische Weiterentwicklung und liefern leistungsstarke, zuverlässige lineare Aktuatorlösungen für verschiedene Anwendungen.

Auf der Produktions- und Versorgungsseite haben wir ein globales Produktions- und Service -Netzwerk mit neun Produktionsbasis in China, den USA, Malaysia, der Tschechischen Republik, Österreich und anderen Regionen aufgebaut. Ausgestattet mit fortschrittlichen Einrichtungen wie automatisierten Schneidlinien, Roboter-Lasersystemen und Pulverbeschichtungslinien sorgt unser Netzwerk für eine effiziente Lieferung und eine konsistente Produktqualität. Unsere Geschäftstätigkeit sind unter ISO9001, ISO14001 und ISO/IEC27001 zertifiziert, während unsere Produkte mehrere internationale Zertifizierungen enthalten, darunter UL, CE, ROHS, SAA, PSE und KC, wobei die unterschiedlichen Anforderungen der globalen Märkte erfüllt werden.

Dank unserer zuverlässigen Produkte und unserem umfangreichen Service-Netzwerk haben wir das Vertrauen weltbekannter Unternehmen wie Google, Microsoft, Apple und Amazon verdient. Unsere Aktuatoren sind in Smart Office, Medical Care und Home Automation Applications häufig eingesetzt. Mit Tochtergesellschaften in den USA, Deutschland, Japan, Indien und darüber hinaus bieten wir zeitnahe technische Unterstützung und After-Sales-Service und versuchen gleichzeitig, mit mehr Partnern zusammenzuarbeiten, um den Projekterfolg zu gewährleisten.

Abschluss

Lineare Aktuatoren sind ein unverzichtbarer Bestandteil moderner Technologie- und Automatisierungssysteme, die präzise Bewegungen und mechanische Vorgänge treiben. Durch das Verständnis der verschiedenen Arten von Aktuatoren, deren Schlüsselparametern und der Auswahl des richtigen Modells können Benutzer die Leistung optimieren und die einzigartigen Anforderungen ihrer Anwendungen erfüllen.

Wir hoffen, dass Sie bei der Erforschung linearer Aktuatoren die gleiche Tiefe und Aufregung finden, die wir tun - insbesondere bei der Auswahl des am besten geeigneten Aktuators für Ihre Projekte. Wenn Sie Fragen oder Herausforderungen bei der Auswahl des richtigen Aktuators haben, können Sie uns gerne an uns wenden. Mit unserem Fachwissen und unserer Erfahrung sind wir bereit, professionelle Anleitung und Unterstützung zu bieten, um Ihren Anwendungen zum Erfolg zu führen.

Lineare Aktuator -FAQ

1. Was ist das typische Betriebsgeräusch eines linearen Aktuators?

Das Betriebsgeräusch hängt vom Antriebstyp und des internen Übertragungssystems ab. Hochwertige elektrische Aktuatoren arbeiten normalerweise unter 50 dB unter No-Last-Bedingungen, was sie für rauschempfindliche Umgebungen geeignet ist.

2. Können lineare Aktuatoren in extremen Umgebungen arbeiten?

Ja. Einige Aktuatoren sind so konzipiert, dass sie hohen/niedrigen Temperaturen, Luftfeuchtigkeit oder staubigen Umgebungen standhalten. Ihr Schutzniveau (z. B. IP54, IP65) kann ausgewählt werden, um eine langfristige zuverlässige Leistung zu gewährleisten.

3. unterstützen lineare Aktuatoren die Feedback -Steuerung?

Ja. Viele Aktuatoren sind mit Positionssensoren oder -Codierern ausgestattet, wodurch die Kontrolle über eine präzise Positionierung und Bewegungsgenauigkeit geschlossen wird, ideal für komplexe Automatisierungssysteme.

4. Wie kann ich die Lebensdauer eines linearen Aktuators verlängern?

Führen Sie regelmäßige Inspektionen von Antriebskomponenten, Leitfäden und Schmiersystemen durch. Halten Sie die Umgebung sauber, vermeiden Sie Überlastungsbedingungen und sorgen Sie für eine ordnungsgemäße Wartung, um die Lebensdauer erheblich zu verlängern.

5. Was sind die gängigen Installationsmethoden für lineare Aktuatoren?

Zu den Montageoptionen gehören die Basismontage, die Seitenmontage oder die Vorder- und Rückhalterung. Die Auswahl hängt von Platzbeschränkungen und Lastanforderungen ab, um eine stabile und sichere Bewegung zu gewährleisten.
