Leitfaden zur Synchronisierung zweier Linearaktuatoren

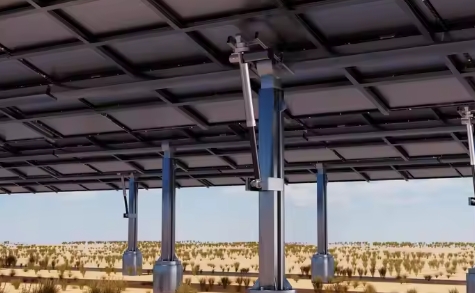

Mit der rasanten Entwicklung von Wissenschaft und Technologie werden Linearantriebe zunehmend in verschiedenen Branchen eingesetzt, und die Synchronisierung zweier Linearantriebe ist zu einem wichtigen Glied bei der Verbesserung der Systemleistung geworden. Ob im Luft- und Raumfahrtbereich: Das Klappensteuerungssystem eines Flugzeugs erfordert die koordinierte Arbeit mehrerer Linearantriebe. Oder bei medizinischen Präzisionsgeräten, der gemeinsamen Steuerung von Operationsrobotern, steht die Synchronisationsgenauigkeit zweier Linearantriebe in direktem Zusammenhang mit der Genauigkeit und Sicherheit chirurgischer Eingriffe.

Dies erfordert von uns eine umfassende Forschung und Erforschung, von der Hardwareauswahl bis zur Softwaresteuerung, von der Systemintegration bis zum Debuggen vor Ort, um das Synchronisationsproblem umfassend zu lösen und sicherzustellen, dass Linearantriebe stabil und effizient arbeiten können in einer Vielzahl komplexer Arbeitsbedingungen und bieten solide technische Unterstützung für die Entwicklung der High-End-Geräteherstellungsindustrie. Im Folgenden finden Sie einige Anleitungen zur Synchronisierung zweier Linearantriebe, um Ihnen zu zeigen, was ein Linearantrieb ist, wie ein Linearantrieb funktioniert und welche Lösungen es gibt.

1. Was ist ein Linearantrieb?

Ein Linearantrieb ist ein mechanisches Gerät, das eine Drehbewegung (normalerweise von einem Elektromotor) in eine lineare Bewegung umwandelt und so ein Objekt in einer geraden Linie schieben, ziehen, anheben oder positionieren kann. Es wird häufig in Industriemaschinen, Robotik, Möbelautomation und medizinischen Geräten eingesetzt, wo kontrollierte lineare Bewegungen erforderlich sind.

2. Wie funktioniert ein Linearantrieb?

Die Funktionsweise eines Linearantriebs hängt von seinem Typ ab, das grundlegende Funktionsprinzip besteht jedoch darin, Rotationsenergie in lineare Bewegung umzuwandeln. Hier sind die häufigsten Typen und ihre Arbeitsmechanismen:

Elektrischer Linearantrieb

Komponenten: Elektromotor, Leitspindel oder Kugelumlaufspindel und Gleitmutter.

So funktioniert es: Der Motor dreht die Schraube und die an der Schraube befestigte Mutter bewegt sich entlang ihrer Länge; es entsteht eine lineare Bewegung; Die Richtung wird durch Umkehrung der Drehrichtung des Motors geändert.

Verwendung: verstellbare Schreibtische, Heimautomation, Industrieanlagen.

Hydraulischer Linearantrieb

Komponenten: Zylinder, Kolben, Hydraulikflüssigkeit und Steuerventil.

So funktioniert es: Unter Druck stehende Hydraulikflüssigkeit drückt einen Kolben in einem Zylinder, und die Bewegung des Kolbens erzeugt eine lineare Kraft, deren Richtung durch den Flüssigkeitsfluss gesteuert wird.

Verwendung: schwere Maschinen, Baumaschinen (z. B. Bagger).

Pneumatische Linearantriebe

Komponenten: Zylinder, Kolben, Druckluft und Ventil.

So funktioniert es:

Druckluft gelangt in den Zylinder und bewegt den Kolben linear; Luftstromsteuerungen ändern Richtung und Geschwindigkeit.

Verwendung: Automatisierung, Materialtransport und Robotik.

Mechanische (manuelle) Linearantriebe

Komponenten: Leitspindel, Handrad oder Zahnrad.

So funktioniert es: Durch manuelles Drehen eines Griffs oder Zahnrads wird eine Schraube gedreht. Eine Schraube bewegt eine Mutter oder gleitet linear.

Verwendung: Verstellbare Maschinenteile, manuelle Steuerungen.

Piezoelektrische Linearaktoren

Komponenten: Piezoelektrische Kristalle und mechanische Elemente.

So funktioniert es: Durch Anlegen einer Spannung an ein piezoelektrisches Material dehnt oder schrumpft es; Diese mikroskopische Ausdehnung erzeugt eine präzise lineare Bewegung.

Verwendung: Mikroskope, medizinische Geräte und Nanotechnologie.

Wichtige Leistungsfaktoren

Tragfähigkeit: Das maximale Gewicht, das der Antrieb bewegen kann.

Geschwindigkeit: Wie schnell der Aktuator ausfahren oder einfahren kann.

Hublänge: Die Gesamtstrecke, die der Aktuator zurücklegen kann.

Arbeitszyklus: Das Verhältnis der aktiven Betriebszeit zur statischen Zeit.

3. Lösungsleitfaden

Synchrone Linearantriebslösungen sorgen für reibungslose, präzise und koordinierte Bewegungen in Anwendungen, die eine Mehrachsensteuerung erfordern. Hier sind einige der effektivsten und zuverlässigsten Lösungen:

1. Linearantriebe mit Servomotorantrieb

Präzision: Hohe Feedback-Genauigkeit im geschlossenen Regelkreis.

Synchronisierung: Mehrere Aktoren können über einen gemeinsamen Controller synchronisiert werden.

Anwendungen: Robotik, CNC-Maschinen und Automatisierung.

2. Schrittmotor-Linearantriebe mit Encodern

Kostengünstig: Geringere Kosten als Servos, aber mit hoher Präzision.

Feedback: Encoder helfen dabei, die Synchronisierung aufrechtzuerhalten und Schrittverluste zu vermeiden.

Anwendungen: 3D-Drucker, Fördersysteme und Verpackungsmaschinen.

3. Integrierte Linearantriebe

All-in-One-Design: Motor, Antrieb und Steuerelektronik sind im Aktuator integriert.

Vereinfachte Verkabelung: Reduziert die Komplexität und verbessert die Zuverlässigkeit.

Anwendungen: Medizinische Geräte, Laborautomation und leichte industrielle Nutzung.

4. Linearantriebe mit Spindelantrieb (Kugelumlaufspindeln/Leitspindeln)

Hohe Belastbarkeit: Ideal für schwere Anwendungen.

Reibungslose Bewegung: Kugelumlaufspindeln haben eine geringe Reibung und einen hohen Wirkungsgrad.

Anwendungen: Werkzeugmaschinen, Pressen und automatisierte Montagelinien.

5. Linearantriebe mit Riemenantrieb

Schnelle Bewegung: Hochgeschwindigkeitsleistung und größerer Verfahrbereich.

Synchronisierung: Mehrere Aktuatoren können über ein gemeinsames Riemensystem angetrieben werden.

Anwendungen: Materialtransport-, Verpackungs- und Pick-and-Place-Systeme.

6. SPS-gesteuerte Betätigungssysteme

Speicherprogrammierbare Steuerung (SPS): Bietet erweiterte Synchronisierung durch Software.

Skalierbarkeit: Integrieren Sie problemlos mehrere Aktoren in ein System.

Anwendungen: Industrielle Automatisierung und Prozesssteuerung.

7. CANopen/EtherCAT-Kommunikationssysteme

Synchronisation in Echtzeit: Industrielle Kommunikationsprotokolle ermöglichen eine präzise Koordination.

Flexibilität: Unterstützt die Mehrachsensteuerung über große Entfernungen.

Anwendungen: Robotik, Fördersysteme und Großautomatisierung.

8. Master-Slave-Konfiguration

Direkte Steuerung: Ein Aktor fungiert als Master und steuert andere Aktoren (Slaves) für synchronisierte Bewegungen.

Lastverteilung: Verhindert ungleichmäßige Belastungen und mechanische Belastungen.

Anwendungen: Hebesysteme, verstellbare Plattformen und Bühnenbilder für Theater.

9. Integration des Lastsensor-Feedbacks

Adaptive Steuerung: Sensoren passen die Aktuatorbewegung basierend auf Echtzeit-Lastrückmeldungen an.

Schutz: Überlastung und Fehlausrichtung verhindern.

Anwendungen: Medizinische Betten, ergonomische Arbeitsplätze und automatische Türen.

10. Kundenspezifisches Getriebesynchronisierungssystem

Mechanische Verbindung: Zahnräder oder Wellen verbinden Aktuatoren physisch für eine perfekte Synchronisierung.

Nulldrift: Keine elektrische Synchronisierung erforderlich.

Anwendungen: Schwermaschinen, Förderbänder und synchrone Hebesysteme.

Zusammenfassung

Linearantriebe sind für Aufgaben, die zuverlässige und wiederholbare lineare Bewegungen erfordern, unverzichtbar und bieten Automatisierung, Präzision und Vielseitigkeit für eine Vielzahl von Branchen. Die Wahl der richtigen Lösung hängt von den Anwendungsanforderungen wie Belastbarkeit, Geschwindigkeit, Genauigkeit und Umgebungsbedingungen ab. Das obige Verständnis darüber, was ein Linearantrieb ist, wie ein Linearantrieb funktioniert und welche Lösungen es gibt, soll Ihnen hilfreich sein.

Ein Präzisionsroboterarm führt hochpräzise Montagevorgänge aus und die Bewegungen seiner verschiedenen Gelenke müssen hochgradig koordiniert werden. Wenn die beiden wichtigen Linearantriebe nicht synchron sind, ist es so, als ob einer schnell und einer langsam wäre, wenn die Hände einer Person feine Bewegungen ausführen. Es kann nicht nur passieren, dass die präzise Montageaufgabe nicht erfüllt wird, sondern es kann auch zu Ausfällen oder sogar Schäden am gesamten mechanischen System kommen. Diese Art der Asynchronität kommt in vielen Anwendungsszenarien sehr häufig vor. Wenn beispielsweise im Papiertransportsystem einer großen Druckmaschine die Linearantriebe auf beiden Seiten nicht synchronisiert sind, wird das Papier schief und zerknittert und andere Probleme beeinträchtigen die Druckqualität erheblich.

FAQ:

1. Warum müssen wir zwei Linearantriebe synchronisieren?

Es gibt hauptsächlich folgende Gründe für die Synchronisierung zweier Linearaktuatoren: Erstens, um die Genauigkeit und Stabilität des Systems zu verbessern. Beispielsweise können in Präzisionsbearbeitungsgeräten synchronisierte Aktuatoren die Bearbeitungsgenauigkeit des Werkstücks sicherstellen; zweitens, um eine gleichmäßige Lastverteilung sicherzustellen und Überlastschäden an einigen Aktoren aufgrund von Aktuatorasynchronität zu vermeiden; Drittens, um komplexe koordinierte Bewegungen zu erreichen, beispielsweise die koordinierte Bewegung mehrerer Gelenke von Roboterarmen.

2. Welche Anwendungsszenarien gibt es für die Synchronisierung von Linearaktuatoren?

Die Anwendungsszenarien sind sehr breit gefächert und umfassen unter anderem: Materialhandhabungs- und Montagegeräte in Produktionslinien für die industrielle Automatisierung, beispielsweise die gemeinsame Steuerung von Roboterarmen; Rudersteuerungs- und Klappeneinzugs- und -ausfahrsysteme für Flugzeuge im Luft- und Raumfahrtbereich; Gelenkantrieb von chirurgischen Robotern in medizinischen Geräten; Steuerung der Probentischbewegung in Präzisionsmessgeräten usw.

3. Welche Schlüsselgeräte oder Komponenten werden für die Synchronsteuerung benötigt?

In der Regel werden folgende Schlüsselgeräte bzw. Komponenten benötigt: hochpräzise Positionssensoren, wie Gittermaßstäbe, magnetische Maßstäbe etc., zur Echtzeiterfassung der Position des Aktors; Hochleistungssteuerungen wie SPS, Motion Controller etc. zur Verarbeitung von Rückmeldungen und zur Ausgabe von Steueranweisungen; Treiber zum Umwandeln von Controller-Anweisungen in Stellantriebssignale; Darüber hinaus sind zuverlässige Kommunikationsschnittstellen erforderlich, um die Datenübertragung zwischen der Steuerung und dem Sensor und Treiber zu erreichen.

4. Wie misst man die Synchronisationsgenauigkeit?

Die Synchronisationsgenauigkeit wird im Allgemeinen anhand der folgenden Indikatoren gemessen: Verschiebungssynchronisationsgenauigkeit, d. h. die Verschiebungsabweichung der beiden Aktuatoren während der Bewegung; Geschwindigkeitssynchronisationsgenauigkeit, die sich auf den Geschwindigkeitsunterschied zwischen den beiden Aktuatoren bezieht; Beschleunigungssynchronisationsgenauigkeit, die angibt, ob die Beschleunigungen der beiden Aktuatoren konsistent sind. Zur quantitativen Beschreibung der Synchronisationsgenauigkeit wird üblicherweise der Maximalwert bzw. Effektivwert dieser Parameter herangezogen. Je kleiner der Wert, desto höher ist die Synchronisationsgenauigkeit.

5. Was soll ich tun, wenn es bei der Synchronisierung zweier Linearantriebe zu einer Abweichung kommt?

Zunächst müssen Sie prüfen, ob der Sensor normal funktioniert, und den durch einen Sensorausfall verursachten Erkennungsfehler beseitigen. Zweitens prüfen Sie, ob die Parametereinstellungen des Controllers und des Treibers korrekt sind, z. B. PID-Parameter usw.; Überprüfen Sie dann, ob der Aktuator selbst mechanische Fehler aufweist, wie z. B. Festsitzen, Verschleiß usw.; Wenn alle oben genannten Punkte normal sind, können Sie eine Optimierung des Steueralgorithmus in Betracht ziehen, um die Entstörungsfähigkeit und Anpassungsfähigkeit des Systems zu verbessern.
