Wie Linearaktuatoren dabei helfen, dass Solarmodule der Sonne folgen und die Effizienz verbessern?

In der schnell wachsenden Branche der erneuerbaren Energien spielen Solar-Tracking-Systeme eine entscheidende Rolle bei der Maximierung der Leistungsabgabe von Photovoltaikmodulen. Eine der Schlüsselkomponenten hinter diesen Systemen ist der Linearantrieb – ein kompaktes, zuverlässiges und effizientes Bewegungsgerät, das Solarpaneelen dabei hilft, den Bewegungen der Sonne den ganzen Tag über zu folgen.

Nach umfangreichen Tests untersucht dieser Artikel, wie Linearantriebe die Leistung und Effizienz von Solar-Tracking-Systemen verbessern, warum sie anderen Bewegungstechnologien vorgezogen werden und wie Sie den richtigen Antrieb für Ihre Solaranwendungen auswählen.

Was ist ein linearer Aktuator?

Ein Linearantrieb ist ein elektromechanisches Gerät, das die Drehbewegung eines Motors in eine lineare Bewegung umwandelt. Es besteht typischerweise aus einem Motor, einem Getriebe oder einem Schraubenmechanismus und einer Schubstange und ermöglicht ein sanftes und kontrollierbares Aus- und Einfahren unter verschiedenen Lastbedingungen. Bei Solar-Tracking-Anwendungen bewegen Linearantriebe Solarmodule über ihre ausziehbaren Schubstangen und passen die Neigung oder Drehung des gesamten PV-Moduls automatisch an den Sonnenstand an, um eine maximale Sonneneinstrahlung zu gewährleisten und die Effizienz der Stromerzeugung zu verbessern.

Diese Aktuatoren können von Gleichstrommotoren angetrieben werden, verbrauchen wenig Strom und werden oft direkt von derselben Solaranlage gespeist. In einigen intelligenten Systemen können Arduino oder andere Mikrocontroller mit Sensoren zusammenarbeiten, um eine automatisierte Steuerung zu erreichen, die es Linearantrieben ermöglicht, sich zu verschiedenen Tageszeiten präzise entsprechend dem Sonnenstand zu bewegen.

Darüber hinaus sind moderne Linearantriebe kompakt, witterungsbeständig und für den Außenbereich geeignet. Sie halten Windlasten, Regen und UV-Strahlung stand und arbeiten dabei leise und wartungsarm. Dies macht Linearaktuatoren zu unverzichtbaren Kernkomponenten in ein- oder zweiachsigen Solarnachführungssystemen für private, gewerbliche und große Solarkraftwerke.

Die Rolle von Linearaktoren in Solar-Tracking-Systemen

1. Präzise Sonnenverfolgung

Sonnenkollektoren erreichen ihre maximale Effizienz, wenn das Sonnenlicht senkrecht einfällt. Allerdings ändert sich der Winkel der Sonne im Laufe des Tages und die Einfallswinkel am Morgen und Abend verringern die Leistung der PV-Module.

Mithilfe eines Linearantriebs können Solarmodule Neigung und Ausrichtung dynamisch anpassen und so eine präzise Sonnennachführung über den ganzen Tag hinweg erreichen. Diese automatisierte Anpassung reduziert nicht nur den Leistungsverlust, sondern steigert auch die Gesamtenergieausbeute deutlich.

Mit hochpräzisen Linearaktuatoren können PV-Module ihre Winkel kontinuierlich feinjustieren, sodass das Sonnenlicht nahezu senkrecht auf die Paneloberfläche trifft. Experimentelle Daten zeigen, dass Systeme mit Solar-Linearantrieben die Energieausbeute im Vergleich zu Installationen mit festem Winkel um 15 bis 40 % steigern können. Dies steigert nicht nur die Effizienz der Solarmodule, sondern senkt auch die Systemkosten durch die Minimierung redundanter Module.

2. Einachsige und zweiachsige Verfolgung

Solar-Tracking-Systeme gibt es hauptsächlich in zwei Arten, die beide stark auf Linearantrieben basieren:

A. Einachsiger Tracker: Mit diesem System können sich Solarmodule den ganzen Tag über von Ost nach West bewegen. Jede Reihe von PV-Modulen wird typischerweise von einem Linearantrieb gesteuert, wodurch synchronisierte Neigungseinstellungen erreicht werden. Einachsige Tracker sind einfach, kostengünstig und ideal für private oder kleine gewerbliche Anwendungen.

B. Zweiachsiger Tracker: Durch die synchrone Anpassung sowohl der vertikalen als auch der horizontalen Richtung können Solarmodule die täglichen und saisonalen Sonnenbewegungen genau verfolgen. Zweiachsige Systeme erfordern zwei oder mehr synchronisierte Linearantriebe, um sicherzustellen, dass die PV-Moduloberflächen jederzeit optimale Einfallswinkel beibehalten.

Ob ein- oder zweiachsig, Linearaktuatoren sorgen dafür, dass Solarsysteme bei wechselnden Lichtverhältnissen effizient funktionieren. Diese von Arduino oder anderen Mikrocontrollern gesteuerten Aktoren ermöglichen einen automatisierten und intelligenten Betrieb und bleiben dabei stromsparend und einfach zu warten.

3. Reibungslose und zuverlässige Bewegungssteuerung

Im Vergleich zu hydraulischen oder pneumatischen Systemen bieten elektrische Linearantriebe deutliche Vorteile bei der Bewegungssteuerung:

A. Reibungslose und präzise Bewegung: Die Schubstangen können sich mit einer Genauigkeit im Mikrometerbereich bewegen und stellen so sicher, dass sich die Winkel der Solarmodule reibungslos anpassen, ohne dass Verluste durch Vibration oder Trägheit entstehen.

B. Geringe Wartungskosten: Es sind keine Hydrauliköl- oder Druckluftsysteme erforderlich, was den Wartungsaufwand und die langfristigen Kosten reduziert.

C. Geringer Stromverbrauch: Gleichstrombetriebene Aktoren verbrauchen nur minimale Energie und können direkt über Solarmodule mit Strom versorgt werden.

D. Kein Risiko von Flüssigkeitslecks: Geeignet für den Langzeitbetrieb im Freien, insbesondere in abgelegenen Solarparks oder netzunabhängigen Systemen.

Darüber hinaus sind moderne Linearantriebe kompakt, wetterbeständig und haben in der Regel die Schutzart IP65/IP67, sodass sie Staub, Regen und UV-Strahlung widerstehen. Diese Zuverlässigkeit macht sie unverzichtbar in privaten, gewerblichen und großen Solar-Tracking-Systemen. Durch den Einsatz leistungsstarker Linearantriebe können Systementwickler einen stabilen PV-Modulbetrieb gewährleisten, die Lebensdauer der Geräte verlängern und den ROI von Solarprojekten verbessern, wodurch eine kostengünstige, hocheffiziente Stromerzeugung erreicht wird.

Vorteile von Linearaktoren in Solarsystemen

In modernen Solaranwendungen dienen Linearantriebe als zentrale Bewegungskomponente und sorgen für eine präzise Positionierung und effiziente Stromerzeugung für Solarmodule. Ob in einachsigen oder zweiachsigen Solar-Tracking-Systemen, sie stabilisieren die Winkel der PV-Module und ermöglichen so eine automatisierte Anpassung den ganzen Tag über. Diese zuverlässige Linearbewegungstechnologie verbessert nicht nur die Effizienz der Stromerzeugung in Echtzeit, sondern stärkt auch die langfristige Zuverlässigkeit und Nachhaltigkeit. Im Folgenden beschreiben wir die Vorteile von Linearantrieben in fünf Aspekten: hohe Präzision, Energieeffizienz, Witterungsbeständigkeit, geringer Wartungsaufwand und Skalierbarkeit.

1. Hohe Präzision

Linearantriebe können eine Positionierung von Solarmodulen im Mikrometerbereich erreichen. Bei ein- oder zweiachsigen Solar-Tracking-Systemen wird dadurch sichergestellt, dass PV-Module den ganzen Tag über der Sonne ausgesetzt sind. Die hochpräzise Steuerung verbessert die Effizienz der Stromerzeugung erheblich und reduziert Energieverluste durch falsche Einfallswinkel, wodurch die Gesamtleistung der PV optimiert wird.

2. Energieeffizienz

Moderne Linearantriebe werden typischerweise von Gleichstrommotoren mit geringer Leistung angetrieben, die ohne zusätzlichen Energieaufwand direkt von Solarmodulen angetrieben werden. Ihr Low-Power-Design spart Energie und sorgt für einen stabilen Langzeitbetrieb. In Verbindung mit intelligenten Steuerungssystemen reagieren Linearantriebe effizient auf Einstellbefehle, was eine automatisierte Sonnennachführung den ganzen Tag über ermöglicht und die Gesamtenergienutzung maximiert.

3. Wetterbeständigkeit

Linearantriebe verfügen über die Schutzart IP65/IP67, widerstehen Regen, Staub und UV-Strahlung und gewährleisten einen stabilen und reibungslosen Betrieb im Freien. Aufgrund dieser Haltbarkeit eignen sie sich für private, gewerbliche oder große Solarparks. Selbst unter rauen Bedingungen arbeiten Linearantriebe zuverlässig und gewährleisten so eine langfristige Anlagensicherheit.

4. Niedrige Wartungskosten

Linearaktuatoren benötigen kein Hydrauliköl oder Druckluft, was den Wartungsaufwand reduziert und die Verwendung vereinfacht. Selbst in abgelegenen oder netzunabhängigen Solarsystemen sind Solar-Linearantriebe einfach zu warten, was die Arbeits- und Betriebskosten senkt. Ihr einfaches Design reduziert die Ausfallraten und erhöht die Zuverlässigkeit und Lebensdauer.

5. Skalierbarkeit

Linearantriebe sind auf kleinen Wohndächern und großen Solarparks einsetzbar. Zur flexiblen Erweiterung und automatisierten Verwaltung können mehrere Aktoren kombiniert werden. Diese Skalierbarkeit stellt sicher, dass Systeme individuell angepasst und aufgerüstet werden können und gleichzeitig die hohe Effizienz aller PV-Module während des ganztägigen Betriebs aufrechterhalten wird.

Wie Linearaktuatoren die Gesamteffizienz verbessern？

Linearantriebe halten den optimalen Winkel zwischen Sonnenlicht und der Oberfläche des Solarmoduls aufrecht und minimieren so den Energieverlust durch schlechte Einfallswinkel. In hocheffizienten Solar-Tracking-Systemen ist jeder Aktuator präzise kalibriert und arbeitet mit Sensoren und Steuerungen zusammen, um die PV-Positionen im Laufe des Tages automatisch anzupassen und so eine optimale Sonneneinstrahlung zu gewährleisten.

Systeme, die von Hochleistungs-Linearantrieben angetrieben werden, können die Gesamtenergieproduktion jährlich um bis zu 40 % steigern und gleichzeitig die Anzahl der für die gleiche Leistung benötigten Solarpaneele reduzieren, was die anfänglichen Systemkosten senkt. Ein hocheffizienter Betrieb und geringer Wartungsaufwand verbessern den ROI erheblich.

Moderne Linearantriebe gepaart mit intelligenten Steuerungssystemen ermöglichen automatisierte, zeitgesteuerte Anpassungen und Fernüberwachung und verbessern so die Systemeffizienz, Zuverlässigkeit und langfristige Nachhaltigkeit weiter. Bei richtiger Auslegung und Steuerung sind Linearantriebe unverzichtbare Komponenten in modernen Solaranwendungen.

Wie wählt man den richtigen Linearaktuator für Solaranwendungen?

Die Auswahl des richtigen Linearantriebs ist bei der Entwicklung und dem Einsatz von Solar-Tracking-Systemen von entscheidender Bedeutung. Der richtige Aktuator sorgt dafür, dass sich Solarmodule bei unterschiedlichen Lichtverhältnissen genau anpassen und gleichzeitig einen langfristig stabilen Betrieb und eine effiziente Stromerzeugung gewährleisten. Zu den Schlüsselfaktoren gehören:

1.Ladekapazität

Die Tragfähigkeit eines Linearantriebs bestimmt, wie viel Gewicht an Solarmodulen und Windlast er tragen kann. Bei großen Photovoltaikprojekten kann jede Reihe von Solarmodulen 500–1000 kg tragen und Windgeschwindigkeiten von 30–40 m/s standhalten. Die Wahl eines Stellantriebs mit einer um 20–30 % höheren Belastbarkeit als den tatsächlichen Anforderungen gewährleistet einen langfristig stabilen Betrieb und verlängert die Lebensdauer. Beispielsweise ist der Linearantrieb JIECANG JC35SA5 für Industrie- und Außenumgebungen mit hoher Tragfähigkeit konzipiert. Es bietet eine statische Belastbarkeit von bis zu 65.000 N und ist für schwere Anwendungen geeignet.

2.Hublänge

Die Hublänge bestimmt den Bewegungsbereich des Aktuators und beeinflusst die Neigungseinstellung von Solarmodulen. Typischerweise wird eine Hublänge von 300–600 mm empfohlen, um sicherzustellen, dass sich einachsige oder zweiachsige Tracker den ganzen Tag über und über die Jahreszeiten hinweg an den optimalen Einfallswinkel anpassen können, wodurch die Sonnenlichteinfangung und die Stromerzeugung maximiert werden. Ein unzureichender Hub kann die Spurwinkel einschränken und die Gesamtsystemleistung beeinträchtigen. Beispielsweise ist der Linearantrieb JIECANG JC35L35 für die industrielle Automatisierung und Hochlastanwendungen konzipiert, mit Hublängen von 50 bis 250 mm, einstellbar alle 4 mm, und erfüllt so unterschiedliche Anwendungsanforderungen.

3.Geschwindigkeit

Obwohl Solar-Tracking-Systeme keine sehr hohe Geschwindigkeit erfordern, sind Stabilität und Präzision von entscheidender Bedeutung. Eine empfohlene Antriebsgeschwindigkeit von 5–15 mm/s gewährleistet eine reibungslose Einstellung der Solarmodule und vermeidet übermäßige Belastungen von Stützen oder Strukturen. Dank der präzisen Geschwindigkeitsregelung können die Aktuatoren täglich Hunderte von Mikroeinstellungen vornehmen und so eine optimale Sonneneinstrahlung gewährleisten.

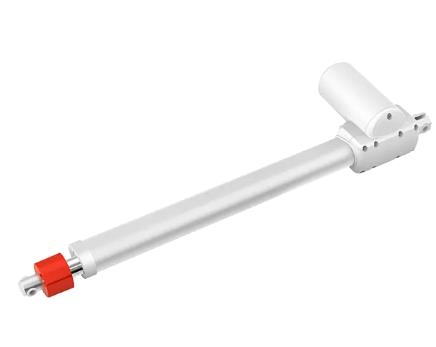

Der Linearantrieb beispielsweise JC35L28 hat eine maximale Geschwindigkeit von 4–10 mm/s und eignet sich gut für Anwendungen, die eine schnelle Reaktion erfordern.

4. Schutzstufe

Da Solaranlagen meist im Freien installiert werden, müssen Linearantriebe gut geschützt sein. Für Staub-, Regen- und UV-Beständigkeit wird mindestens IP65 empfohlen. Für große Arrays, die rauem Wetter ausgesetzt sind, ist IP66 oder IP67 besser geeignet. Ein hoher Schutz gewährleistet einen zuverlässigen Betrieb unter verschiedenen Klimabedingungen, reduziert den Wartungsaufwand und verlängert die Lebensdauer der Geräte. Beispielsweise ist der JC35FA20A für die Automatisierung im Außenbereich und in der Industrie konzipiert und bietet hervorragenden Schutz. Die Schutzart IP66 verhindert das Eindringen von Staub und widersteht starkem Wasserfluss, sodass ein langfristig stabiler Betrieb gewährleistet ist.

5. Betriebsspannung

Ein weiterer wichtiger Faktor ist die Spannungskompatibilität. 12 VDC oder 24 VDC ist der gebräuchlichste Standard und mit den meisten Solarmodulen kompatibel. Durch die Anpassung der Spannung können Aktoren direkt über Solarmodule mit Strom versorgt werden, was den zusätzlichen Energieverbrauch reduziert, einen stromsparenden Betrieb gewährleistet und eine langfristig stabile Leistung aufrechterhält. Der Linearantrieb beispielsweise JC35W8 arbeitet mit 12 VDC und ist daher mit den meisten Solarmodulen ohne zusätzliche Stromumwandlung kompatibel.

Durch sorgfältige Berücksichtigung von Tragfähigkeit, Hublänge, Geschwindigkeit, Schutzstufe und Betriebsspannung können Systementwickler den am besten geeigneten Linearantrieb für private, gewerbliche oder große Solarprojekte auswählen. Durch die richtige Auswahl wird sichergestellt, dass Solar-Tracking-Systeme effizient, zuverlässig und nachhaltig arbeiten, die Stromerzeugung verbessert und gleichzeitig die Wartungskosten erheblich gesenkt und ein langfristig stabiler Betrieb gewährleistet werden.

Solarspezifische Linearaktuatoren von JIECANG

Als weltweit führender Anbieter von Linearbewegungstechnologie bietet JIECANG leistungsstarke, langlebige und zuverlässige Linearaktuatoren, die häufig in Solar-Tracking-Systemen und Außenautomatisierung eingesetzt werden. Zwei herausragende Modelle – JC35SA15 und JC35SA16 – kombinieren hohe Belastbarkeit, präzise Bewegungssteuerung und hervorragenden Schutz und eignen sich für private bis große gewerbliche Solarparks.

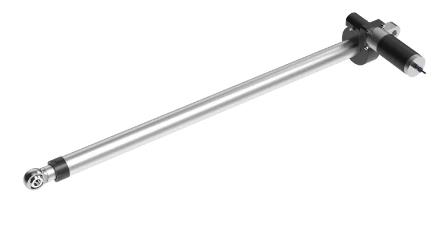

JIECANG JC35SA15 Linearantrieb

Der JC35SA15 wurde für Solar-Tracker- und Außenautomatisierungsanwendungen entwickelt und bietet eine dynamische Last von bis zu 30 kN und eine statische Vollhublast von 40 kN und unterstützt große Solarpanel-Arrays unter Wind und schweren Lasten. Der Hub reicht von 700 bis 1130 mm für ein- oder zweiachsige Nachführung. Ausgestattet mit Endschaltern und einer Geschwindigkeit von 0,5 mm/s gewährleistet es sanfte, präzise Einstellungen, geeignet für alle Größenordnungen von Solar-Tracking-Systemen.

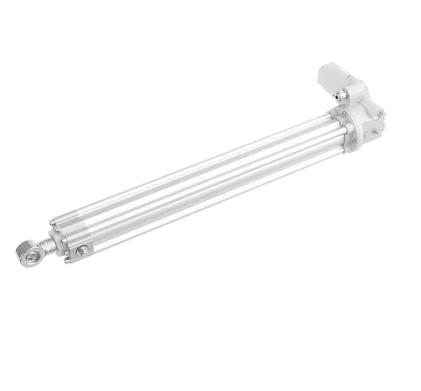

JIECANG JC35SA16 Linearantrieb

JC35SA16 ist ein Hochleistungs-Linearantrieb für Solartracker und Außenautomation. Die maximale dynamische Belastung beträgt 14,7 kN, der Hub 123–456 mm, die Geschwindigkeit 0,5 mm/s und die Schutzart IP66 für Zuverlässigkeit im Außenbereich. Unterstützt sowohl die feste als auch die einstellbare Installation und stellt sicher, dass PV-Module im optimalen Winkel zur Sonne ausgerichtet sind, was die Effizienz und den ROI verbessert.

Abschluss

Linearantriebe sind Kernkomponenten moderner Solar-Tracking-Systeme und ermöglichen eine dynamische Anpassung von Solarmodulen, um die Sonneneinstrahlung und die PV-Effizienz zu maximieren. Die Verwendung der hochwertigen JIECANG JC35SA15 und JC35SA16 sorgt den ganzen Tag über für optimale Neigungswinkel, reduziert den Energieverlust und ermöglicht eine reibungslose, präzise Bewegungssteuerung.

Diese Aktuatoren bieten eine hohe Belastbarkeit, Witterungsbeständigkeit, geringen Wartungsaufwand und eine lange Lebensdauer, wodurch die Betriebskosten gesenkt und der ROI erhöht werden. Für Designer, die Solar-Tracking-Projekte planen oder modernisieren, gewährleistet die Wahl von JIECANG-Linearantrieben Präzision, Zuverlässigkeit und Nachhaltigkeit und macht Solarsysteme intelligenter, effizienter und stabiler unter verschiedenen Umgebungsbedingungen.

Häufig gestellte Fragen zu Solar-Linearaktuatoren

1. Wie versorgt man einen Solar-Linearantrieb mit Strom?

Verwenden Sie Gleichstrom, der mit der Solaranlage kompatibel ist, z. B. 12 VDC oder 24 VDC. Direkt an den Solarpanel-Ausgang anschließen. Schließen Sie für die Arduino-Steuerung einen Stromschutz ein. Linearantriebe verbrauchen wenig Strom und können direkt solarbetrieben werden. Wählen Sie Aktuatoren mit Schutzart IP65+ für Zuverlässigkeit im Außenbereich.

2. Was tun, wenn ein Linearantrieb nicht mehr funktioniert?

Überprüfen Sie die Stromversorgung (12 VDC/24 VDC), die Verkabelung, das Solarpanel und das Steuerungssystem. Wenn Arduino gesteuert wird, überprüfen Sie die Programmlogik. Es kann zu einer mechanischen Blockierung oder einem übermäßigen Druckstangenwiderstand kommen. manuell anpassen oder den Anweisungen des Herstellers zum Zurücksetzen folgen. Halten Sie die Antriebe sauber und schmieren Sie sie bei Bedarf leicht ein.

3. Mögliche Gründe dafür, dass sich ein Linearantrieb nicht bewegt

Überlast, Windlast, Gewicht, verzögerte oder gestörte Steuersignale, Umweltfaktoren wie Staub, Feuchtigkeit, Kälte oder UV-Strahlung oder mechanischer Verschleiß/Schmierungsprobleme. Die Berücksichtigung dieser Probleme während des Entwurfs und der Installation gewährleistet einen stabilen Betrieb sowie die Zuverlässigkeit und Effizienz des Systems.
