Industrieller Linearantrieb: Definition, Typen und vollständige Anwendungsanleitung

Industrielle Linearantriebe sind die unbesungenen Helden der modernen Automatisierung. Sie wandeln Rotationsbewegungen in präzise lineare Bewegungen um und treiben damit unzählige Industrieprozesse an. Im Gegensatz zu Verbraucher-Aktuatoren, die für leichte Anwendungen konzipiert sind, sind industrielle Linearaktuatoren so konstruiert, dass sie rauen Umgebungen standhalten, hohe Belastbarkeiten bieten und über Millionen von Zyklen hinweg zuverlässig arbeiten. Dieser umfassende Leitfaden führt Sie durch alles, was Sie über industrielle Linearantriebe wissen müssen, von der grundlegenden Definition und den Funktionsprinzipien bis hin zu realen Anwendungen und der Auswahl des richtigen Produkts für Ihre spezifischen Anforderungen.

Was ist ein industrieller Linearantrieb?

Ein industrieller Linearantrieb ist ein mechanisches Gerät, das die Drehbewegung eines Elektromotors, einer Hydraulikpumpe oder eines Pneumatikkompressors in eine geradlinige Bewegung umwandelt. Diese Bewegung wird zum Schieben, Ziehen, Heben, Senken oder Positionieren von Lasten mit außergewöhnlicher Genauigkeit verwendet. Der Hauptunterschied zwischen Industrie- und Verbraucher-Linearantrieben liegt in ihrer Konstruktion und ihren Leistungsspezifikationen. Industriemodelle zeichnen sich durch robuste Materialien, verstärkte Komponenten und fortschrittliche Dichtungssysteme aus, die den Betrieb bei extremen Temperaturen, staubigen oder nassen Bedingungen und Umgebungen mit starken Vibrationen ermöglichen. Außerdem bieten sie im Vergleich zu ihren Consumer-Pendants eine deutlich höhere Belastbarkeit, längere Lebensdauer und eine präzisere Steuerung.

Wie funktionieren industrielle Linearaktuatoren?

Das Funktionsprinzip eines industriellen Linearantriebs variiert je nach Energiequelle. Elektrische Linearantriebe verwenden einen Motor zum Antrieb einer Leitspindel oder Kugelumlaufspindel, die die Drehbewegung des Motors in eine lineare Bewegung der Antriebsstange umwandelt. Hydraulische Linearantriebe nutzen Druckflüssigkeit, um einen Kolben in einem Zylinder zu bewegen und so eine extrem hohe Kraftabgabe zu ermöglichen. Pneumatische Linearantriebe funktionieren ähnlich wie hydraulische, verwenden jedoch Druckluft anstelle von Flüssigkeit, was schnellere Zykluszeiten und einen saubereren Betrieb ermöglicht.

Unter diesen drei Typen haben sich elektrische industrielle Linearantriebe in den letzten Jahren aufgrund ihrer überlegenen Präzision, Energieeffizienz und einfachen Integration in moderne Steuerungssysteme zur beliebtesten Wahl entwickelt. Sie können so programmiert werden, dass sie komplexe Bewegungsabläufe ausführen, Echtzeit-Feedback zu Position und Geschwindigkeit liefern und im Vergleich zu hydraulischen und pneumatischen Systemen nur einen minimalen Wartungsaufwand erfordern.

Haupttypen industrieller Linearantriebe

Elektrischer industrieller Linearantrieb

Elektrische industrielle Linearantriebe sind heute der vielseitigste und am weitesten verbreitete Typ. Sie sind in verschiedenen Konfigurationen erhältlich, einschließlich elektrischer Gleichstromantriebe, elektrischer Wechselstromantriebe und elektrischer Servozylinder. Elektrische Gleichstromantriebe werden üblicherweise in Anwendungen eingesetzt, die eine niedrige bis mittlere Leistung erfordern, während elektrische Wechselstromantriebe besser für den Dauerbetrieb mit hoher Leistung geeignet sind. Servoelektrische Zylinder bieten ein Höchstmaß an Präzision und dynamischer Leistung und eignen sich daher ideal für Robotik und fortschrittliche Automatisierungssysteme.

Hydraulischer linearer Aktuator

Hydraulische Linearantriebe sind für ihre außergewöhnliche Kraftabgabe bekannt und daher die bevorzugte Wahl für Hochleistungsanwendungen wie Baumaschinen, Bergbaumaschinen und große Industriepressen. Sie können Kräfte von bis zu mehreren hundert Tonnen erzeugen, erfordern jedoch komplexe Hydrauliksysteme und regelmäßige Wartung, um Flüssigkeitslecks zu verhindern.

Pneumatischer linearer Aktuator

Pneumatische Linearantriebe sind schnell, sauber und kostengünstig und eignen sich daher für Anwendungen, die hohe Taktraten und eine moderate Kraftabgabe erfordern. Sie werden häufig in Verpackungsmaschinen, Montagelinien und Materialtransportsystemen eingesetzt. Allerdings sind sie weniger präzise als elektrische Antriebe und können im Betrieb laute Geräusche verursachen.

Hauptvorteile industrieller Linearantriebe

Industrielle Linearantriebe bieten zahlreiche Vorteile, die sie zu unverzichtbaren Bestandteilen der modernen Industrieautomation machen. Einer der größten Vorteile ist ihre hohe Präzision, die eine genaue Positionierung von Lasten auf Bruchteile eines Millimeters ermöglicht. Diese Präzision ist in Anwendungen wie der Halbleiterfertigung, medizinischen Geräten und der Automobilmontage von entscheidender Bedeutung, wo selbst der kleinste Fehler schwerwiegende Folgen haben kann.

Ein weiterer wichtiger Vorteil ist ihre Zuverlässigkeit und Haltbarkeit. Industrielle Linearantriebe sind auf Langlebigkeit ausgelegt, wobei viele Modelle eine Lebensdauer von über 10 Millionen Zyklen bieten. Sie sind so konzipiert, dass sie rauen Betriebsbedingungen wie extremen Temperaturen, Staub, Feuchtigkeit und Vibrationen standhalten und einen unterbrechungsfreien Betrieb auch in den anspruchsvollsten Umgebungen gewährleisten.

Industrielle Linearantriebe bieten zudem eine hervorragende Energieeffizienz, insbesondere elektrische Modelle. Im Gegensatz zu hydraulischen Systemen, die auch im Leerlauf Energie verbrauchen, verbrauchen elektrische Aktuatoren nur dann Strom, wenn sie sich bewegen, was im Laufe der Zeit zu erheblichen Energieeinsparungen führt. Außerdem sind sie einfacher zu installieren und zu warten, da keine komplexen Rohrleitungen oder Flüssigkeitshandhabungssysteme erforderlich sind.

Anwendungen industrieller Linearantriebe

Industrielle Linearantriebe werden in den unterschiedlichsten Branchen und Anwendungen eingesetzt. In der Automobilindustrie werden sie für die Positionierung von Schweißrobotern, Türmontagelinien, den Einbau von Motorkomponenten und die Automatisierung von Lackierereien eingesetzt. Sie bieten die nötige Präzision und Zuverlässigkeit, um eine gleichbleibende Qualität und hohe Produktionsraten sicherzustellen.

In der Lebensmittel- und Getränkeindustrie werden Linearantriebe in Abfüllanlagen, Verschließmaschinen, Verpackungslinien und Fördersystemen eingesetzt. Sie sind so konzipiert, dass sie strenge Hygienestandards erfüllen. Die Edelstahlkonstruktion und die Schutzart IP65 oder höher ermöglichen eine einfache Reinigung und Desinfektion.

Die medizinische Industrie verlässt sich auf Linearantriebe für eine Vielzahl von Anwendungen, darunter die Verstellung von Operationstischen, Patientenliftsysteme, Rehabilitationsgeräte und Diagnosegeräte. Sie bieten einen reibungslosen, leisen Betrieb und eine präzise Steuerung und sorgen so für Patientenkomfort und Sicherheit.

Im Bereich der erneuerbaren Energien werden Linearantriebe in Solar-Tracking-Systemen eingesetzt, um den Winkel von Solarmodulen für maximale Energieeffizienz anzupassen. Sie werden auch in Windkraftanlagen zur Steuerung des Blattanstellwinkels und in Energiespeichersystemen zum Betrieb von Lüftungs- und Sicherheitssystemen eingesetzt.

Weitere häufige Anwendungen sind Landmaschinen, Logistik und Lagerhaltung, Luft- und Raumfahrt und Verteidigung sowie Industrierobotik. Da die Automatisierung weiter voranschreitet, wird erwartet, dass die Nachfrage nach leistungsstarken industriellen Linearaktuatoren in den kommenden Jahren deutlich steigen wird.

Wie wählt man den richtigen industriellen Linearantrieb aus?

Die Auswahl des richtigen industriellen Linearantriebs für Ihre Anwendung erfordert die sorgfältige Abwägung mehrerer Schlüsselfaktoren. Der erste und wichtigste Faktor ist die Belastbarkeit, die sich auf die maximale Kraft bezieht, die der Aktuator ausüben kann. Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, sollten Sie einen Antrieb wählen, dessen Tragfähigkeit mindestens 20 % über der maximal zu erwartenden Belastung liegt.

Der nächste zu berücksichtigende Faktor ist die Hublänge, also die Strecke, die die Betätigungsstange aus- und einfahren kann. Sie sollten den erforderlichen Verfahrweg für Ihre Anwendung messen und einen Aktuator mit einer Hublänge auswählen, die diesem Abstand entspricht oder ihn geringfügig überschreitet.

Geschwindigkeit ist ein weiterer wichtiger Aspekt. Die Geschwindigkeit eines Linearantriebs wird typischerweise in Millimetern pro Sekunde (mm/s) gemessen und variiert je nach Last und Stromquelle. Sie sollten einen Aktuator mit einer Geschwindigkeit wählen, die den Zykluszeitanforderungen Ihrer Anwendung entspricht.

Die Schutzart bzw. IP-Einstufung gibt die Widerstandsfähigkeit des Stellantriebs gegenüber Staub und Feuchtigkeit an. Für Anwendungen in rauen Umgebungen, wie z. B. im Außenbereich oder in nassen Industrieumgebungen, sollten Sie einen Aktor mit der Schutzart IP65 oder höher wählen.

Weitere zu berücksichtigende Faktoren sind der Steuerungstyp, die Montageoptionen, der Umgebungstemperaturbereich und die Lebensdauer. Wichtig ist auch, einen seriösen Hersteller zu wählen, der qualitativ hochwertige Produkte und zuverlässigen technischen Support bietet.

JIECANG Produktempfehlungen

JIECANG ist ein weltweit führender Anbieter von Linearantriebstechnologie und bietet ein umfassendes Sortiment an leistungsstarken industriellen Linearantrieben an, die auf die vielfältigen Anforderungen der modernen Industrie zugeschnitten sind. Mit über 20 Jahren Erfahrung und einem Engagement für Innovation hat sich JIECANG den Ruf erworben, zuverlässige, langlebige und kostengünstige Linearantriebslösungen herzustellen.

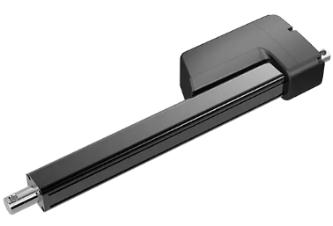

Der Hochleistungs-Industrielinearantrieb Es kann eine maximale Druckkraft von 10.000 N und eine maximale Zugkraft von 8.000 N liefern und ist somit ideal für schwere Maschinen, Materialtransportgeräte und Industriepressen. Es verfügt über eine robuste Konstruktion aus Aluminiumlegierung, eine maximale Schutzart IPX6 und optionale Hall-Sensoren für eine präzise Positionsrückmeldung. Der JC35L28 ist in Hublängen von 50 mm bis 400 mm erhältlich und wird mit 24 V oder 29 V Gleichstrom betrieben. JC35L28 ist für Anwendungen konzipiert, die extrem hohe Tragfähigkeiten erfordern.

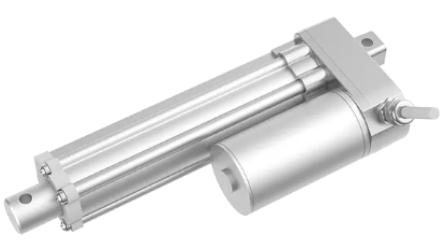

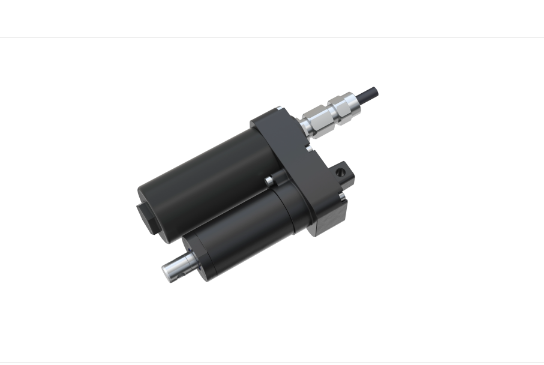

Der explosionsgeschützte industrielle Linearantrieb Es verfügt über ein integriertes explosionsgeschütztes Design, das dem Ex db ⅡC T4 Gb-Standard entspricht, wodurch es für den Einsatz in Energiespeichersystemen, Chemieanlagen sowie Öl- und Gasanlagen geeignet ist. Der JC35FA17 bietet die Schutzart IP65 und eine große Auswahl an Hublängen, um unterschiedlichen Installationsanforderungen gerecht zu werden. JC35FA17 ist speziell für den Einsatz in gefährlichen Umgebungen konzipiert, in denen brennbare Gase oder Staub vorhanden sein können.

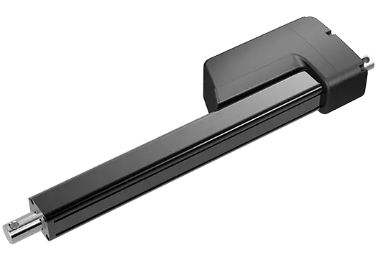

Der intelligente industrielle Linearantrieb JC35FA2 ist eine fortschrittliche Lösung, die hohe Leistung mit intelligenten Steuerungsfunktionen kombiniert. Das modulare Design ermöglicht den einfachen Austausch von Hydrauliksystemen und bietet verbesserte Präzision, Energieeffizienz und Zuverlässigkeit. Der JC35FA2 ist mit integrierten Sensoren und Steuerelektronik ausgestattet, die eine Echtzeitüberwachung von Position, Geschwindigkeit und Last ermöglichen. Es kann in SPS-Systeme und andere industrielle Steuerungsnetzwerke integriert werden, um komplexe Automatisierungsanwendungen zu unterstützen.

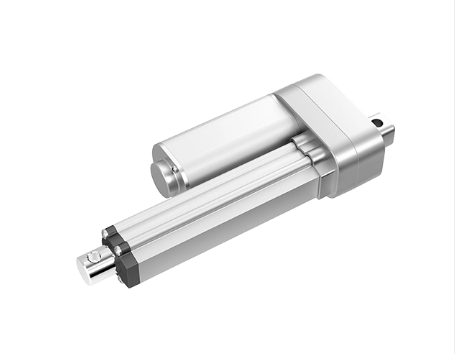

Der universelle industrielle Linearantrieb JC35W2 ist eine vielseitige und kostengünstige Lösung für eine Vielzahl mittelschwerer Anwendungen. Es bietet eine maximale Belastbarkeit von 3000 N, die Schutzart IPX4 und optionale Hall-Sensoren zur Positionsrückmeldung. Der JC35W2 wird mit 12 V, 24 V oder 48 V Gleichstrom betrieben und ist in Hublängen von 50 mm bis 400 mm erhältlich. Es zeichnet sich durch ein kompaktes Design, einen geräuscharmen Betrieb und eine einfache Installation aus und eignet sich daher ideal für Verpackungsmaschinen, Montagelinien und medizinische Geräte.

Für Robotik und hochdynamische Anwendungen bietet JIECANG die JCLA-Serie leistungsstarker Linearaktuatoren an. Das Modell JCLA-75-300 kann beispielsweise einen maximalen Spitzenschub von 8000 N und eine maximale Geschwindigkeit von 300 mm/s liefern und eignet sich somit für den Einsatz in Industrierobotern, kollaborativen Robotern und fahrerlosen Transportfahrzeugen. Es verfügt über eine leichte Konstruktion aus Aluminiumlegierung, einen hochpräzisen Kugelumlaufspindelantrieb sowie einen integrierten Motor und Controller für eine kompakte Installation.

Abschluss

Industrielle Linearantriebe sind wesentliche Komponenten der modernen Industrieautomation und sorgen für die präzise, ​​zuverlässige Linearbewegung, die für eine Vielzahl von Anwendungen erforderlich ist. Ganz gleich, ob Sie im Automobilbau, in der Lebensmittel- und Getränkeindustrie, in medizinischen Geräten oder im Bereich der erneuerbaren Energien tätig sind, die Wahl des richtigen industriellen Linearantriebs ist entscheidend für den Erfolg Ihres Projekts.

JIECANG bietet ein umfassendes Sortiment an leistungsstarken industriellen Linearantrieben, die auf die vielfältigen Anforderungen der modernen Industrie zugeschnitten sind. Von Hochleistungsmodellen, die tonnenweise Gewicht heben können, bis hin zu intelligenten Aktuatoren mit erweiterten Steuerungsmöglichkeiten bietet JIECANG für jede Anwendung eine Lösung. Ihre Produkte sind auf Langlebigkeit ausgelegt, zeichnen sich durch eine robuste Konstruktion, hohe Schutzarten und zuverlässige Leistung selbst in den anspruchsvollsten Umgebungen aus.

Wenn Sie auf der Suche nach einem zuverlässigen Lieferanten für industrielle Linearantriebe sind, ist JIECANG eine ausgezeichnete Wahl. Sie bieten qualitativ hochwertige Produkte, wettbewerbsfähige Preise und außergewöhnlichen technischen Support, um Ihnen dabei zu helfen, die perfekte Lösung für Ihre spezifischen Anforderungen zu finden. Entdecken Sie noch heute das gesamte Sortiment an industriellen Linearantriebsprodukten von JIECANG oder fordern Sie ein individuelles Angebot an, um mit Ihrem nächsten Projekt zu beginnen.

FAQs

1.Was ist der Unterschied zwischen einem industriellen Linearantrieb und einem Verbraucher-Linearantrieb?

Industrielle Linearaktuatoren werden aus robusteren Materialien und Komponenten hergestellt, um rauen Betriebsbedingungen, höheren Belastungen und längeren Lebensdauern standzuhalten. Sie bieten außerdem eine höhere Präzision und erweiterte Steuerungsmöglichkeiten im Vergleich zu Aktuatoren der Verbraucherklasse, die für leichte Anwendungen wie Möbel und Haushaltsgeräte konzipiert sind.

2.Wie bestimme ich die erforderliche Tragfähigkeit für meinen Linearantrieb?

Um die erforderliche Tragfähigkeit zu ermitteln, müssen Sie die maximale Kraft berechnen, die der Aktuator in Ihrer Anwendung aufbringen muss. Dazu gehören das Gewicht der Last, etwaige Reibungskräfte und etwaige dynamische Kräfte, die im Betrieb auftreten können. Es wird empfohlen, einen Aktuator mit einer Tragfähigkeit zu wählen, die mindestens 20 % über der berechneten Maximallast liegt, um einen Sicherheitsspielraum zu bieten.

3. Wie hoch ist die typische Lebensdauer eines industriellen Linearantriebs?

Die Lebensdauer eines industriellen Linearantriebs hängt von mehreren Faktoren ab, darunter Last, Geschwindigkeit, Arbeitszyklus und Betriebsumgebung. Unter normalen Betriebsbedingungen können die meisten hochwertigen industriellen Linearaktuatoren 10 Millionen Zyklen oder mehr halten. Regelmäßige Wartung wie Schmierung und Inspektion kann dazu beitragen, die Lebensdauer des Stellantriebs zu verlängern.

4.Was bedeutet die IP-Schutzart eines Linearantriebs?

Die IP-Schutzart bzw. Schutzart gibt die Widerstandsfähigkeit des Stellantriebs gegenüber Staub und Feuchtigkeit an. Die erste Ziffer gibt den Schutzgrad gegen feste Gegenstände an, während die zweite Ziffer den Schutzgrad gegen Flüssigkeiten angibt. Beispielsweise bedeutet die Schutzart IP65, dass der Aktuator vollständig staubdicht und gegen Wasserstrahlen mit geringem Druck aus allen Richtungen geschützt ist.

5.Können industrielle Linearantriebe individuell angepasst werden?

Ja, die meisten Hersteller, darunter auch JIECANG, bieten maßgeschneiderte industrielle Linearantriebe an, um spezifische Anwendungsanforderungen zu erfüllen. Zu den Anpassungsoptionen gehören unterschiedliche Hublängen, Tragfähigkeiten, Geschwindigkeiten, Schutzarten, Montageoptionen und Steuerschnittstellen. JIECANG bietet auch kundenspezifische Ingenieurdienstleistungen an, um maßgeschneiderte Linearantriebslösungen für einzigartige Anwendungen zu entwickeln.

6.Was ist der Unterschied zwischen einem Linearantrieb mit Leitspindel und einem Kugelumlaufspindelantrieb?

Spindelantriebe verwenden eine Gewindestange und eine Mutter, um eine Drehbewegung in eine lineare Bewegung umzuwandeln. Sie sind einfach, kostengünstig und bieten ein hohes Haltemoment, haben jedoch im Vergleich zu Kugelumlaufspindelantrieben einen geringeren Wirkungsgrad und eine kürzere Lebensdauer. Kugelumlaufspindelantriebe verwenden Kugelumlauflager zwischen der Spindel und der Mutter, was zu einem höheren Wirkungsgrad, geringerer Reibung und einer längeren Lebensdauer führt. Sie sind teurer als Spindelantriebe, bieten aber eine bessere Leistung für hochpräzise Anwendungen mit hohen Zyklen.

7.Wie installiere ich einen industriellen Linearantrieb?

Der Installationsprozess für einen industriellen Linearantrieb variiert je nach Modell und Anwendung. Die meisten Stellantriebe werden mit Montagehalterungen geliefert, die eine einfache Installation mit Bolzen oder Schrauben ermöglichen. Es ist wichtig sicherzustellen, dass der Aktuator richtig ausgerichtet ist und die Last axial aufgebracht wird, um eine seitliche Belastung zu vermeiden, die den Aktuator beschädigen kann. Auch bei der Verkabelung und dem elektrischen Anschluss sollten Sie die Herstellerangaben beachten.

8.Welche Wartung ist für industrielle Linearantriebe erforderlich?

Elektrische industrielle Linearantriebe erfordern im Vergleich zu hydraulischen und pneumatischen Systemen nur einen minimalen Wartungsaufwand. Zu den regelmäßigen Wartungsaufgaben gehört die Überprüfung des Stellantriebs auf Anzeichen von Abnutzung oder Beschädigung, die Reinigung der Stellstange und der Dichtungen sowie das Schmieren des Schraubenmechanismus gemäß den Empfehlungen des Herstellers. Es ist außerdem wichtig, die elektrischen Anschlüsse und das Steuersystem regelmäßig zu überprüfen, um einen ordnungsgemäßen Betrieb sicherzustellen.

9.Was ist die typische Lieferzeit für industrielle Linearantriebe?

Die Lieferzeit für industrielle Linearantriebe hängt vom Modell, der Menge und den erforderlichen Anpassungen ab. Standardmodelle sind in der Regel sofort oder innerhalb weniger Tage lieferbar. Für kundenspezifische Aktuatoren kann es zu längeren Lieferzeiten kommen, die je nach Komplexität der Anpassung typischerweise zwischen 2 und 6 Wochen liegen.

10. Bietet JIECANG technischen Support für seine industriellen Linearantriebe?

Ja, JIECANG bietet umfassenden technischen Support für alle seine Produkte, einschließlich industrieller Linearantriebe. Ihr Team aus erfahrenen Ingenieuren kann Sie bei der Produktauswahl, Anwendungstechnik, Installation und Fehlerbehebung unterstützen. Sie bieten außerdem Schulungsprogramme und technische Dokumentation an, um Kunden dabei zu helfen, das Beste aus ihren Linearantriebssystemen herauszuholen.
