Linearaktuatoren: Definition, Funktionsprinzip und Auswahlhilfe

Der Stehpult im Büro, den Sie jeden Morgen hochheben, die automatische Heckklappe eines Autos und die reibungslose Bewegung eines medizinischen CT-Scanners basieren alle auf derselben wesentlichen Komponente: dem Linearantrieb. Der Name mag sehr technisch klingen, aber die Idee ist einfach. Ein Linearantrieb erledigt eine Aufgabe besonders gut: Er schiebt oder zieht ein Objekt in einer geraden Linie. Diese fokussierte Funktion hat es zu einem der wichtigsten Bausteine ​​der modernen Automatisierung gemacht.

In diesem Artikel werfen wir einen genaueren Blick darauf, was ein Linearantrieb ist, wie er funktioniert, welche Haupttypen verfügbar sind und wie man das richtige Linearantriebssystem für ein bestimmtes Projekt auswählt.

Was ist ein Linearantrieb?

Ein Linearantrieb ist ein mechanisches Gerät, das eine Drehbewegung in eine geradlinige Bewegung umwandelt. Ein Linearantrieb sorgt für eine direkte Push-and-Pull-Bewegung. Wenn ein Motor wie ein Rad ist, das sich im Kreis dreht, ähnelt ein Linearantrieb eher einem Kolben, der sich hin und her bewegt.

Durch diese geradlinige Bewegung eignet sich der Linearantrieb ideal für Aufgaben wie Heben, Drücken, Klemmen, Neigen und Positionieren.

Ein typisches elektrisches Linearantriebssystem umfasst normalerweise einen Drehmotor (Schrittmotor, Bürsten-Gleichstrommotor oder bürstenloser Servo) und eine Gewindespindel mit einer Präzisionsmutter . Wenn der Motor eingeschaltet ist, erzeugt er eine Rotationskraft.

Wie funktioniert ein linearer Aktuator?

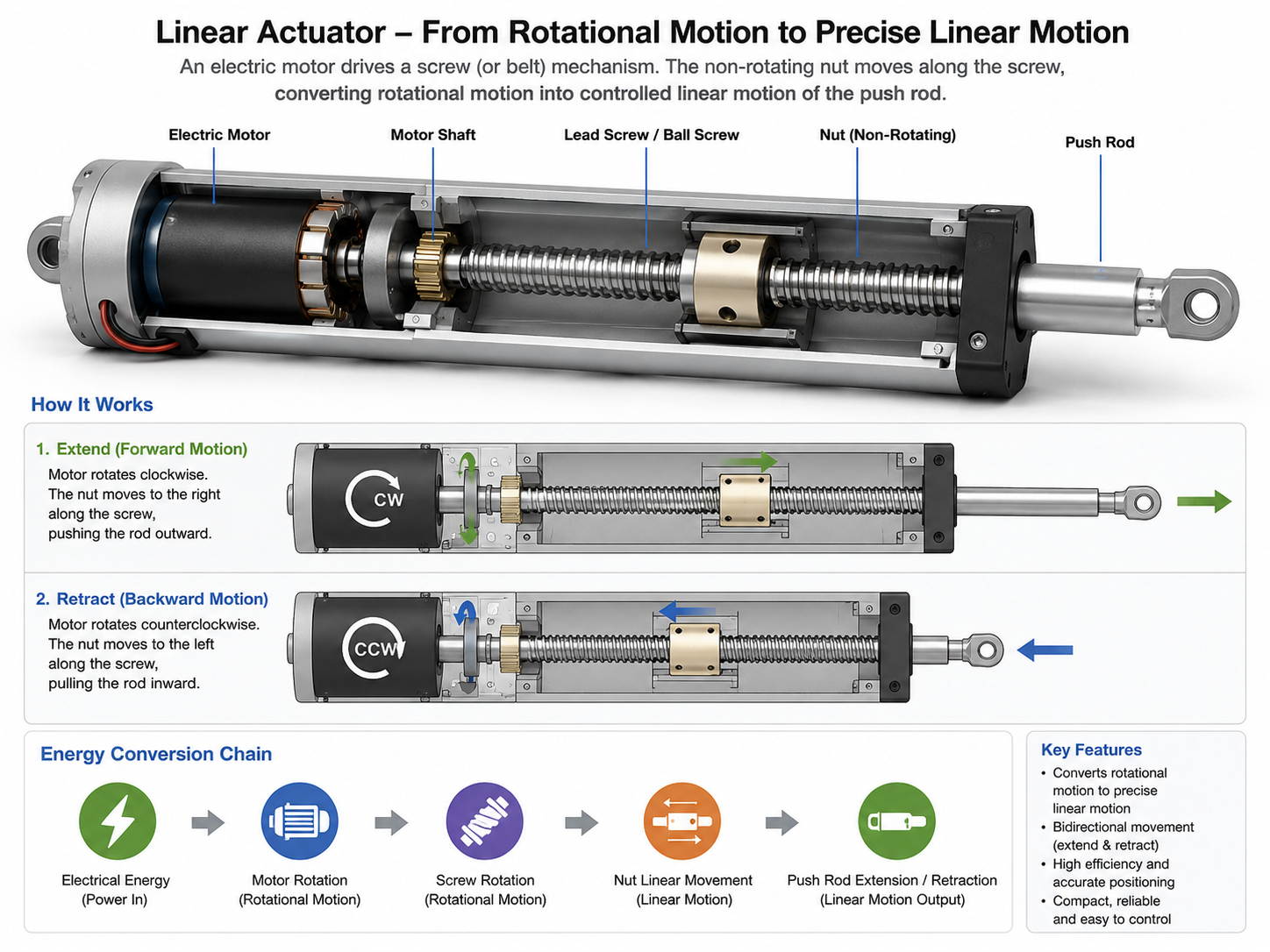

Ein Linearantrieb wandelt die von einem Elektromotor erzeugte Drehbewegung in eine präzise lineare Bewegung um. Dies wird durch einen Leitspindel- oder Kugelumlaufspindelmechanismus erreicht, bei dem das Drehmoment des Motors im und gegen den Uhrzeigersinn eine Muttereinheit entlang der Länge der Spindel antreibt und so eine kontrollierte lineare Vorwärts- und Rückwärtsbewegung erzeugt.

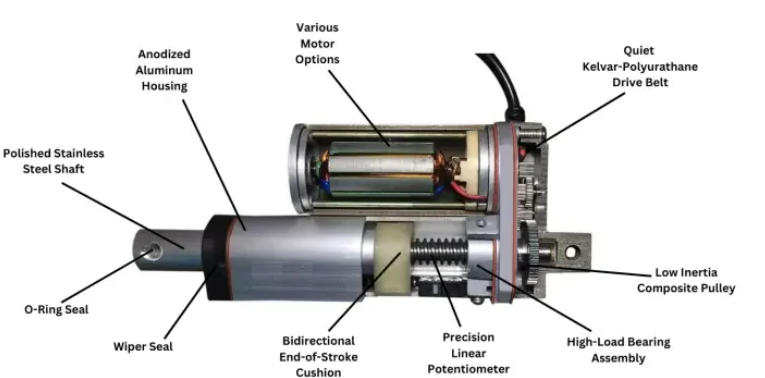

Wenn Sie einen typischen elektrischen Linearantrieb öffnen, sehen Sie eine klare Kette der Energieumwandlung. Strom wird in das System eingespeist, der Motor beginnt sich zu drehen und die Motorwelle dreht eine Präzisionsschraube oder, bei einigen Modellen, einen riemengetriebenen Mechanismus. Da die Mutter am Drehen gehindert ist, kann sie sich entlang des Schraubengewindes nur vorwärts oder rückwärts bewegen. Dadurch wird die Schubstange aus- oder eingefahren, wodurch ein vollständiger linearer Bewegungszyklus abgeschlossen wird.

Haupttypen von Linearantrieben

Basierend auf der Energiequelle werden Linearantriebe im Allgemeinen in drei Hauptkategorien unterteilt: elektrische, hydraulische und pneumatische. Jeder hat seine eigenen Stärken in Bezug auf Kraft, Geschwindigkeit, Präzision und Kontrolle, sodass die richtige Wahl von der jeweiligen Aufgabe abhängt.

Elektrische Linearantriebe

Elektrische Linearantriebe sind derzeit die am schnellsten wachsende Kategorie. Sie werden direkt an eine Stromquelle angeschlossen und benötigen keine Pumpstation oder Druckluftversorgung. Der Aufbau ist relativ einfach und die Integration einfach.

Elektrische Stellantriebe zeichnen sich durch präzise Steuerung aus. Sie können eine hochpräzise Positionierung erreichen und eignen sich ideal für Anwendungen, die exakte Bewegungspfade erfordern, wie z. B. Robotergelenke, medizinische Geräte und automatisierte Testplattformen. Außerdem sind sie leise, sauber und relativ wartungsarm.

Allerdings sind elektrische Aktuatoren nicht immer die beste Wahl für Anwendungen mit extrem hohen Kräften und sie sind auf eine stabile Stromversorgung angewiesen.

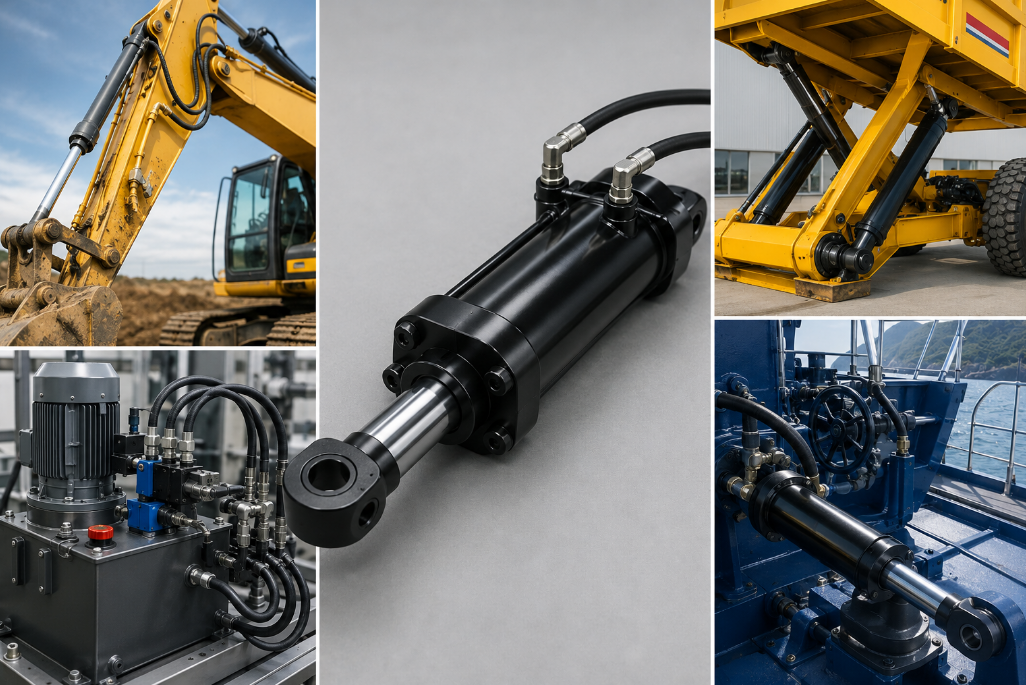

Hydraulische Linearantriebe

Hydraulische Linearantriebe verwenden unter Druck stehende Flüssigkeit, um einen Kolben anzutreiben. Da Flüssigkeiten im Wesentlichen inkompressibel sind, können Hydrauliksysteme enorme Kräfte erzeugen, weshalb sie häufig in Baumaschinen, schweren Hebegeräten und Schiffssteuersystemen eingesetzt werden.

Ihre Leistungsdichte ist sehr hoch, sodass ein kompakter Hydraulikzylinder Lasten von mehreren Tonnen bewegen kann. Der Nachteil besteht darin, dass hydraulische Systeme eine Pumpe, einen Ölbehälter und ein Rohrleitungsnetz erfordern, was die Gesamtanlage größer und komplexer in der Wartung macht. Es besteht auch die Gefahr eines Flüssigkeitsaustritts.

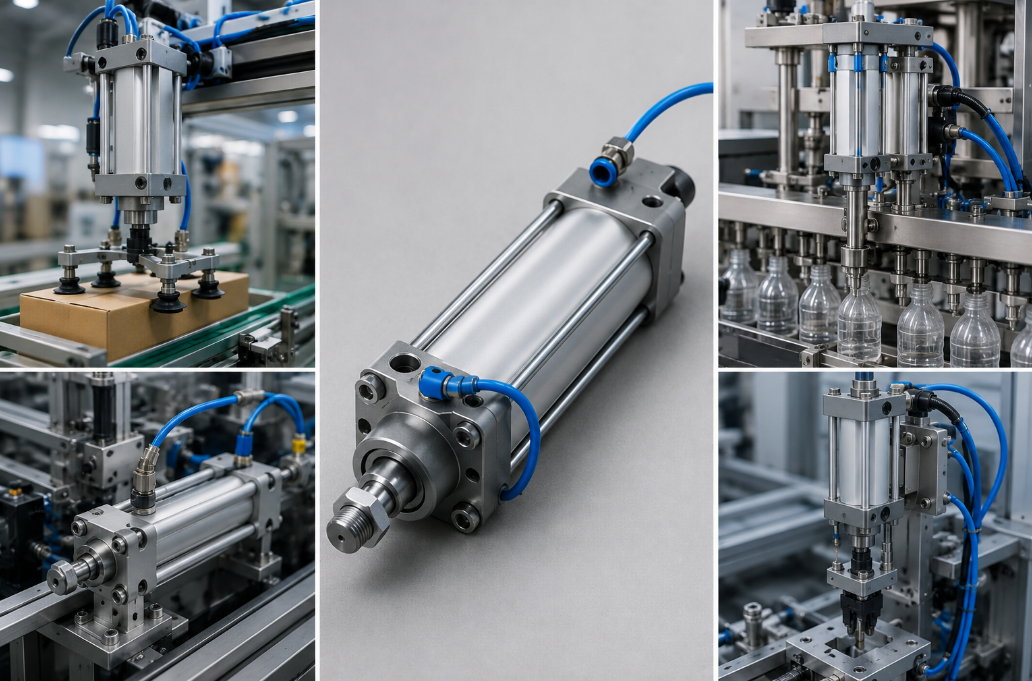

Pneumatische lineare Aktuatoren

Pneumatische Linearantriebe nutzen Druckluft als Energiequelle. Sie sind schnell einsetzbar, haben eine einfache Struktur und sind relativ erschwinglich. Sie werden häufig in Verpackungsmaschinen, automatisierten Montagelinien und Anlagen zur Verarbeitung von Lebensmitteln und Getränken eingesetzt, wo häufig eine schnelle Hin- und Herbewegung erforderlich ist.

Da Luft jedoch komprimierbar ist, sind pneumatische Aktuatoren nicht so stabil wie elektrische Aktuatoren, wenn es um die präzise Positionierung oder das Halten einer Zwischenposition geht. Sie eignen sich in der Regel am besten für eine durchgängige Bewegungssteuerung.

Keine dieser drei Antriebsmethoden ist allgemein besser als die anderen. Die richtige Wahl hängt davon ab, ob bei Ihrem Projekt Kraft, Geschwindigkeit, Genauigkeit, Kosten oder Wartungsfreundlichkeit im Vordergrund stehen.

Haupttypen elektrischer Linearantriebe

Innerhalb der breiteren Kategorie der elektrischen Linearantriebe gibt es mehrere Untertypen, die auf der Getriebestruktur und dem Motortyp basieren. Jedes bedient ein anderes Bedürfnis.

Aus getriebetechnischer Sicht sind schraubengetriebene Aktuatoren am gebräuchlichsten. Diese können weiter in Leitspindel- und Kugelumlaufspindelausführungen unterteilt werden. Spindelantriebe zeichnen sich durch eine einfachere Struktur und geringere Kosten aus und eignen sich daher für leichte Anwendungen mit niedriger bis mittlerer Geschwindigkeit. Kugelumlaufspindelantriebe nutzen rollende Kugeln zwischen Spindel und Mutter, um die Reibung zu reduzieren, was ihnen eine höhere Effizienz und Präzision verleiht. Sie sind ideal für Anwendungen, die häufige Starts und Stopps oder eine sehr genaue Positionierung erfordern.

Eine weitere Option ist der riemengetriebene Aktuator . Dieses Design funktioniert ähnlich wie das Bandsystem in einem Drucker. Es eignet sich gut für lange Verfahrwege, mäßige Präzision und schnellere Bewegungen.

Auch motorisch gibt es mehrere Möglichkeiten. Aktuatoren mit Gleichstrom-Bürstenmotoren sind erschwinglich und einfach zu steuern, weshalb sie häufig in Verbraucherprodukten und allgemeiner Industrieausrüstung eingesetzt werden. Schrittmotoraktoren können mit Impulssignalen für die Positionierung im offenen Regelkreis gesteuert werden und eignen sich gut für präzise Punkt-zu-Punkt-Bewegungen. Servomotoraktuatoren stellen eine leistungsstärkere Lösung dar und bieten eine Regelung mit geschlossenem Regelkreis und eine schnelle Reaktion. Sie werden häufig in der fortgeschrittenen Automatisierung, bei CNC-Maschinen und in der Robotik eingesetzt, wo es auf dynamische Leistung ankommt.

Eine Sonderform dieser Kategorie ist die elektrische Schubstange, bei der es sich im Wesentlichen um einen stärker integrierten Linearantrieb handelt. Es vereint Motor, Getriebe und Schneckenmechanismus in einem kompakten Gehäuse. Das Ergebnis ist ein klares Design und eine einfache Installation, wodurch es in Solar-Tracking-Systemen, Lüftungsfenstern, landwirtschaftlichen Maschinen und anderen Außen- oder Hochschutzanwendungen beliebt ist.

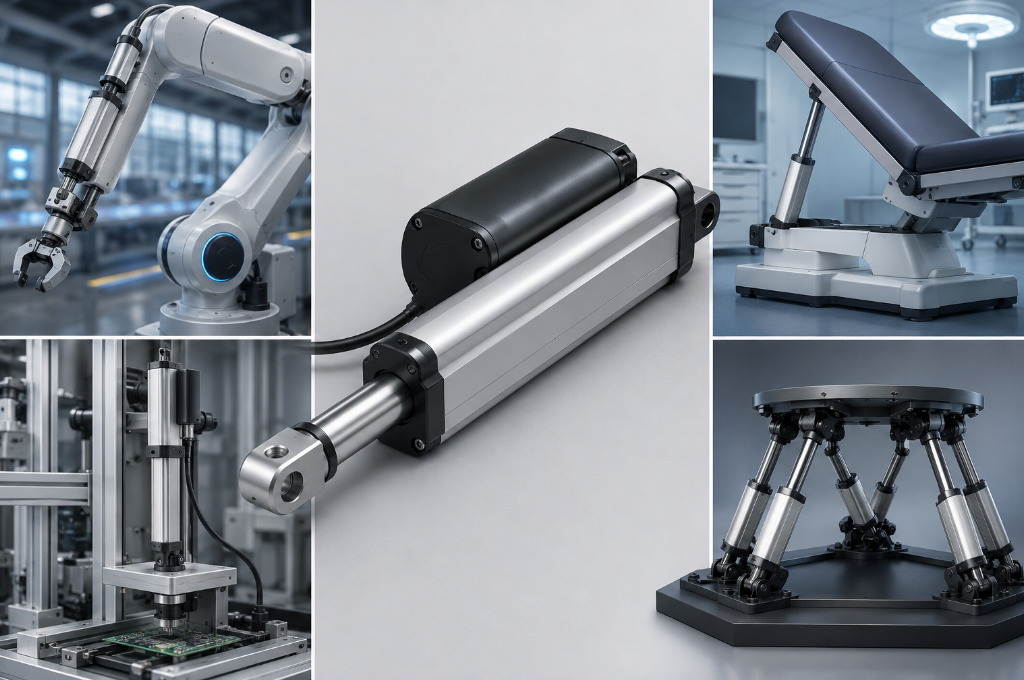

Wo werden Linearaktuatoren eingesetzt?

Linearantriebe werden in modernen Branchen und intelligenten Wohnumgebungen häufig eingesetzt, da sie präzise, ​​zuverlässige und kontrollierte lineare Bewegungen ermöglichen. Als globaler Anbieter von Bewegungslösungen entwickelt JIECANG elektrische Linearantriebssysteme für Anwendungen, die von der industriellen Automatisierung bis zum Gesundheitswesen, intelligenten Bürolösungen, Wohnmöbeln und intelligenten Mobilitätssystemen reichen.

In der industriellen Automatisierung sind Linearantriebe für die Verbesserung der Effizienz und die Reduzierung manueller Arbeit unerlässlich. In automatisierten Produktionslinien werden JIECANG-Linearantriebe zum Heben, Schieben, Positionieren, Sortieren und Materialtransport eingesetzt. Sie helfen Maschinen dabei, reibungslose und präzise Bewegungen in Montagesystemen, Verpackungsanlagen, Logistikförderbändern und Roboterautomatisierung auszuführen. Mit stabiler Leistung und intelligenter Steuerung unterstützen elektrische Linearantriebe die Hochgeschwindigkeitsfertigung bei gleichzeitiger Wahrung von Präzision und Sicherheit.

Im Gesundheitswesen spielen medizinische Linearantriebe eine entscheidende Rolle bei der Verbesserung des Patientenkomforts und der Betriebsgenauigkeit. Den auf JIECANG Medical Solutions gezeigten Anwendungen zufolge werden sie üblicherweise in verstellbare Krankenhausbetten, Pflegebetten, Patientenlifter, Behandlungsstühle, CT/MRT-Geräte und Rehabilitationsgeräte integriert. Ihr leiser Betrieb und ihre präzise Positionierung ermöglichen eine reibungslose Bewegung medizinischer Geräte und erfüllen gleichzeitig strenge Sicherheitsstandards.

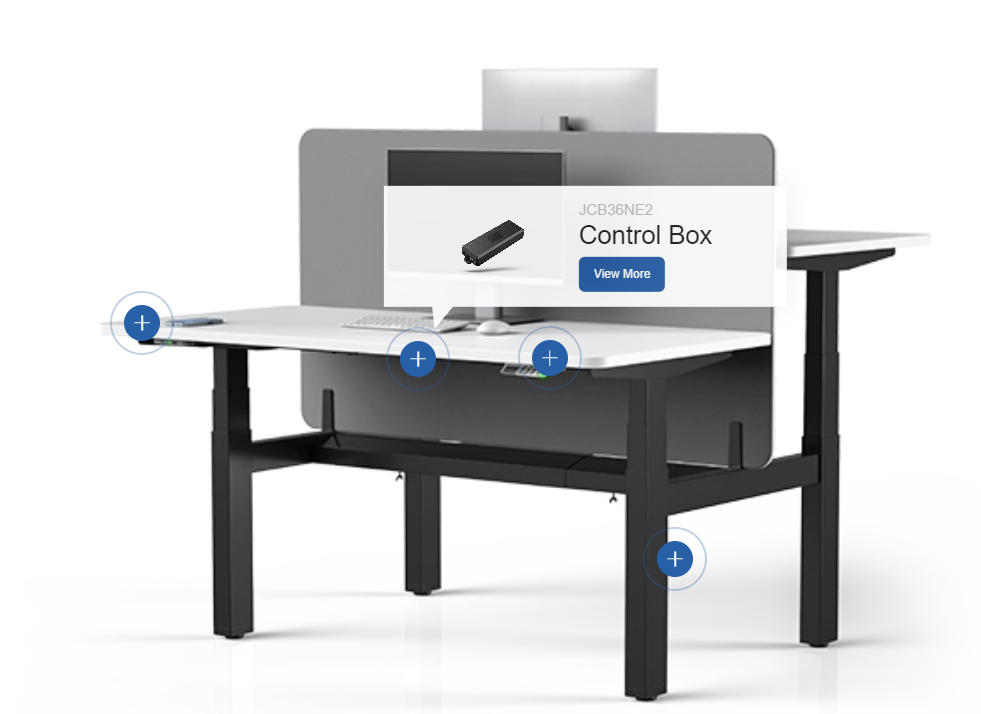

Für intelligente Büroumgebungen zeigen JIECANG Standing Desk Solutions, wie Hubsäulen und Linearantriebe moderne Arbeitsplätze verändern. Höhenverstellbare Schreibtische mit elektrischen Antrieben ermöglichen Benutzern den einfachen Wechsel zwischen Sitz- und Stehpositionen, verbessern die Ergonomie, reduzieren Ermüdungserscheinungen und unterstützen gesündere Arbeitsgewohnheiten. Diese Systeme werden heute häufig in Büros, Heimarbeitsplätzen, Konferenzräumen und Bildungsumgebungen eingesetzt.

In Smart-Home- und Möbelanwendungen gehören Linearantriebe immer mehr zum Alltag. JIECANG-Antriebssysteme werden in verstellbaren Betten, Liegesofas, Hub-Couchtischen, TV-Liften, Küchenaufbewahrungssystemen und intelligenten Vorhanglösungen eingesetzt. Ihre kompakte Struktur und die reibungslose Bewegungssteuerung machen Möbel intelligenter, komfortabler und benutzerfreundlicher. Sie können auch die Integration von Aktuatortechnologie in Smart-Home-Automatisierungssysteme sehen, die den Komfort und die Raumeffizienz verbessern.

Ein weiterer wichtiger Anwendungsbereich für elektrische Linearaktuatoren ist der Automobilbereich. Sie werden häufig in elektrischen Sitzverstellsystemen, automatischen Heckklappen, Schiebedachsystemen, Lenkmechanismen und Wohnmobilausrüstung verwendet. JIECANG-Bewegungssysteme tragen dazu bei, den Fahrzeugkomfort, die Automatisierung und das Benutzererlebnis zu verbessern und gleichzeitig die Haltbarkeit unter anspruchsvollen Betriebsbedingungen aufrechtzuerhalten.

Obwohl diese Anwendungen sehr unterschiedlich sind, basieren sie alle auf derselben Kernfunktion: der Umwandlung elektrischer Energie in eine gleichmäßige, kontrollierte und zuverlässige lineare Bewegung. Ob in der industriellen Automatisierung, in medizinischen Geräten, in intelligenten Bürosystemen oder in intelligenten Wohnmöbeln: Linearantriebe sind zu einer Schlüsseltechnologie für moderne Bewegungssteuerungslösungen geworden.

Wie wähle ich den richtigen linearen Aktuator aus?

Wie wählt man bei so vielen Modellen auf dem Markt das richtige aus? Der Schlüssel liegt nicht darin, den „besten“ Antrieb zu finden, sondern denjenigen, der am besten zu Ihrer Anwendung passt. Sie sollten Ihre Bedürfnisse anhand mehrerer Faktoren bewerten.

1. Bestimmen Sie die erforderliche Kraft

Definieren Sie zunächst, wie viel Gewicht oder Widerstand der Aktuator zum Drücken oder Ziehen benötigt. Kraft wird normalerweise in Newton (N) oder Kilogrammkraft (kgf) gemessen. Wenn der Aktuator vertikal verwendet wird, berücksichtigen Sie unbedingt die Schwerkraft in Ihrer Berechnung. Als allgemeine Regel gilt, dass es ratsam ist, einen zusätzlichen Kraftspielraum von 20 bis 30 % einzuplanen, damit der Aktuator nicht ständig mit maximaler Last läuft.

2. Bestätigen Sie die Hublänge

Der Hub bezieht sich auf die Gesamtstrecke, die der Aktuator vom vollständig eingefahrenen zum vollständig ausgefahrenen Zustand zurücklegt. Wählen Sie den Hub basierend auf dem tatsächlichen Bewegungsbereich, den Ihr Projekt erfordert, und prüfen Sie, ob genügend Installationsraum vorhanden ist. Je länger der Hub, desto höher sind die Anforderungen an Schneckensteifigkeit und Führungsstabilität.

3. Definieren Sie die Geschwindigkeitsanforderung

Sie sollten wissen, wie lange es dauern sollte, bis sich der Aktuator von Punkt A nach Punkt B bewegt. Dies hilft bei der Bestimmung der erforderlichen Geschwindigkeit, die normalerweise in Millimetern pro Sekunde (mm/s) gemessen wird. Bedenken Sie, dass bei den meisten Aktuatoren Geschwindigkeit und Kraft einen Kompromiss darstellen. Höhere Geschwindigkeit bedeutet normalerweise weniger Kraft, daher ist oft ein Gleichgewicht erforderlich.

4. Berücksichtigen Sie Präzision und Wiederholbarkeit

Wenn Ihre Anwendung erfordert, dass der Aktuator an einer bestimmten Zwischenposition stoppt oder den gleichen Bewegungspfad immer wieder wiederholt, sind Präzision und Wiederholbarkeit von entscheidender Bedeutung. In diesem Fall benötigen Sie möglicherweise einen servogetriebenen Aktuator mit Encoder-Feedback oder zumindest eine Schrittmotorlösung mit Positionserkennung.

5. Bewerten Sie die Betriebsumgebung

Temperatur, Luftfeuchtigkeit, Staub und chemische Einwirkung beeinflussen alle die Auswahl des Stellantriebs. Außenanwendungen oder Lebensmittelverarbeitungsumgebungen erfordern häufig eine Schutzart IP65 oder höher. Innenanwendungen in sauberen Umgebungen benötigen möglicherweise nicht das gleiche Schutzniveau.

6. Vergessen Sie nicht die Kontrollmethode

Wollen Sie den Aktuator mit einem einfachen Schalter steuern oder müssen Sie ihn für eine erweiterte Bewegungssteuerung an eine SPS oder einen Computer anschließen? Für einfache Ausfahr-/Einfahrbefehle reicht ein einfacher Gleichstromantrieb aus, während komplexere Anwendungen möglicherweise einen intelligenten Antrieb erfordern, der Protokolle wie CAN-Bus, Modbus oder Impulssteuerung unterstützt.

JIECANG Linearaktuatorprodukt

Industrielle Linearantriebe

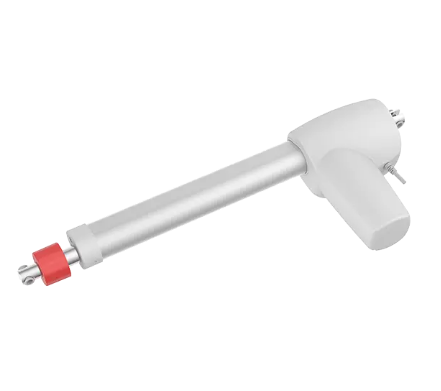

JC35L11 : Unser Flaggschiff-Schwerlastmodell, maximale Schubkraft bis zu 12.000 N (1,2 Tonnen), Hubbereich 50–400 mm, gebaut für extreme Hebeanwendungen.

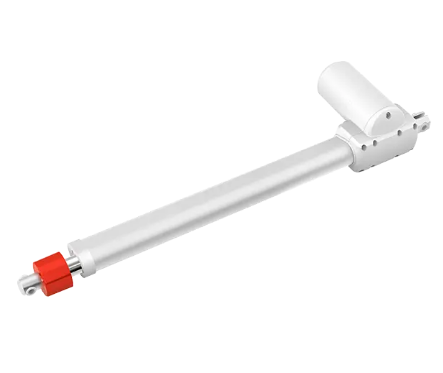

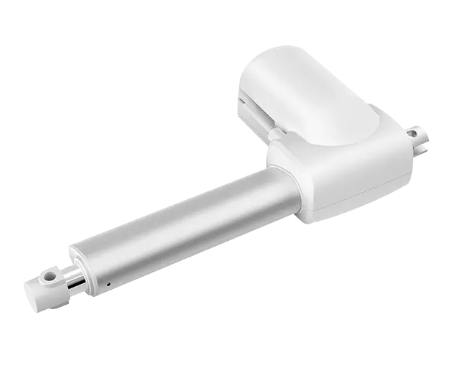

JC35L28 : Hochleistungs-Industrieantrieb, 24 V/29 V DC-Eingang, maximale Last 10.000 N, optimiert für raue Arbeitsumgebungen.

Linearantriebe für Medizin und Pflege

JC35L18 : Medizinischer Hochgeschwindigkeitsantrieb, maximale Last 8000 N, unterstützt 24 V/29 V/36 V DC-Eingang, optimiert für schnelle, zuverlässige Anpassungen der Patientenversorgung.

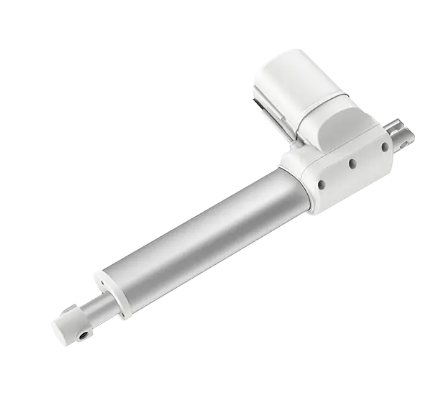

JC35L30 : Schwerlastantrieb speziell für die Medizintechnik, 24 V/29 V DC-Eingang, Hubbereich 50–300 mm, konzipiert für die bariatrische Pflege und schwere medizinische Geräte.

Kleine und schnelle Linearaktuatoren

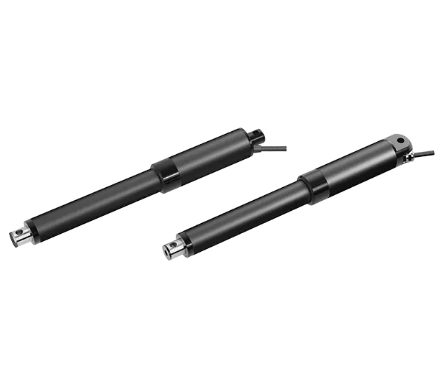

JC35N6 : Mikro-/Miniatur-Linearaktuatoren, optimiert für kompakte Räume, Hubbereich 30–300 mm, ideal für versteckte Smart-Home-Installationen.

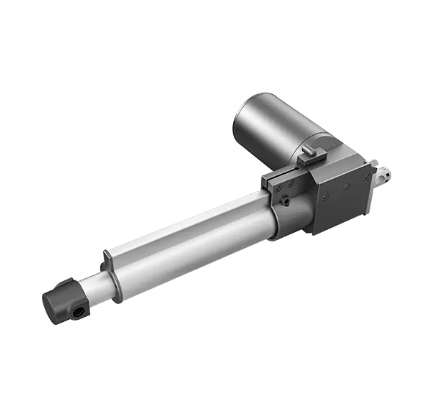

JC35D1 : Elektrische Hochgeschwindigkeitsantriebe mit einem Hubbereich von 50–600 mm, die schnelle, reaktionsschnelle Bewegungen für verstellbare Möbel und Automatisierung ermöglichen.

Warum steigen immer mehr Geräte auf elektrische Linearantriebssysteme um?

Ein klarer Trend in der industriellen Automatisierung und intelligenten Geräten ist der Übergang von hydraulischen und pneumatischen Systemen zu elektrischen Linearantriebssystemen. Für diese Verschiebung gibt es mehrere Gründe.

Das erste ist die Energieeffizienz. Elektrische Aktuatoren verbrauchen nur beim Bewegen Strom, während hydraulische Systeme oft eine kontinuierlich laufende Pumpe benötigen. Der zweite Punkt ist Sauberkeit. Elektrische Systeme bergen weder das Leckrisiko von Hydrauliköl, noch erzeugen sie Abgasgeräusche oder Ölnebel, die bei pneumatischen Systemen auftreten. Das ist in der Medizin-, Lebensmittel- und Elektronikfertigung von großer Bedeutung.

Ein weiterer großer Vorteil ist die digitale Steuerung. Elektrische Stellantriebe lassen sich problemlos in industrielle IoT- und intelligente Fertigungssysteme integrieren und ermöglichen so Fernüberwachung und vorausschauende Wartung. Dies ist mit herkömmlichen hydraulischen oder pneumatischen Aufbauten viel schwieriger zu erreichen.

Dies bedeutet natürlich nicht, dass hydraulische und pneumatische Systeme veraltet sind. Bei Anwendungen mit extrem hohen Kräften oder Höchstgeschwindigkeiten haben sie immer noch klare Vorteile. Aber für die meisten leichten bis mittelschweren Industrieanwendungen und Verbraucherprodukte wird das elektrische Linearantriebssystem zur bevorzugten Wahl, da es präzise, ​​sauber und einfach zu integrieren ist.

Abschluss

Ein Linearantrieb mag wie eine einfache Bewegungskomponente aussehen, aber hinter den Kulissen treibt er unzählige Annehmlichkeiten von Fabriken bis hin zu Privathäusern an. Wenn Sie verstehen, wie es funktioniert, die Unterschiede zwischen Aktortypen kennen und lernen, wie Sie das richtige Modell auswählen, können Sie bessere Projektentscheidungen treffen und die Geräte, die Sie täglich verwenden, besser verstehen.

Wenn Sie das nächste Mal einen Knopf drücken und sehen, wie sich ein Schreibtisch sanft hebt oder der Kofferraum eines Autos automatisch schließt, denken Sie vielleicht an das kleine Gerät im Inneren, das die Drehung leise in eine geradlinige Bewegung umwandelt.

FAQs

1.Was ist ein Linearantriebssystem und welche Kernfunktion erfüllt es?

Ein Linearantriebssystem ist eine mechanische Baugruppe, die eine Drehbewegung in eine kontrollierte geradlinige Bewegung umwandelt. Seine Hauptfunktion besteht darin, präzise Druck- und Zugbewegungen zu liefern, was ihn für Aufgaben wie Heben, Drücken, Klemmen, Neigen und Positionieren in unzähligen Anwendungen von Stehpulten bis hin zu medizinischen Geräten unerlässlich macht.

2.Was sind die Hauptunterschiede zwischen elektrischen, hydraulischen und pneumatischen Linearantriebssystemen?

Elektrische Systeme bieten höchste Präzision, leisen Betrieb und eine einfache Integration mit digitalen Steuerungen, sind jedoch weniger ideal für Anwendungen mit extrem hohen Kräften. Hydrauliksysteme erzeugen enorme Kräfte bei hoher Leistungsdichte, erfordern jedoch komplexe Pumpen- und Rohrleitungsanordnungen und bergen Leckagerisiken. Pneumatische Systeme sind schnell und erschwinglich, ihnen fehlt jedoch aufgrund der Luftkompressibilität die Präzision für eine Zwischenpositionierung.

3.Welche Faktoren sollte ich bei der Auswahl des richtigen elektrischen Linearantriebssystems für mein Projekt berücksichtigen?

Bewerten Sie bei der Auswahl eines elektrischen Linearantriebssystems sechs kritische Faktoren: erforderliche Kraft (mit einer Sicherheitsmarge von 20–30 %), Hublänge passend zu Ihrem Bewegungsbereich, Geschwindigkeitsanforderungen (beachten Sie den Kompromiss zwischen Geschwindigkeit und Kraft), Präzisions- und Wiederholbarkeitsanforderungen, Bedingungen der Betriebsumgebung (IP-Schutzart) und die gewünschte Steuerungsmethode (von einfachen Schaltern bis hin zu erweiterter SPS-Integration).

4. Warum wechseln immer mehr Branchen von herkömmlichen hydraulischen und pneumatischen Systemen zu elektrischen Linearantriebssystemen?

Die Umstellung auf elektrische Linearantriebssysteme wird durch drei Hauptvorteile vorangetrieben: höhere Energieeffizienz (Stromverbrauch nur bei Bewegung), größere Sauberkeit (kein Flüssigkeitsleck oder Ausstoß) und nahtlose digitale Integration mit industriellem IoT und intelligenten Fertigungssystemen für Fernüberwachung und vorausschauende Wartung.

5.Was sind einige häufige Anwendungen der elektrischen Linearantriebssysteme von JIECANG?

Elektrische Linearantriebssysteme von JIECANG werden in zahlreichen Branchen eingesetzt: in der industriellen Automatisierung für das Heben und Positionieren von Produktionslinien, im Gesundheitswesen für verstellbare Krankenhausbetten und medizinische Geräte, in intelligenten Büros für höhenverstellbare Stehpulte, in intelligenten Häusern für verstellbare Möbel und TV-Lifte sowie in der Automobilindustrie für elektrisch verstellbare Sitze und automatische Heckklappen.
