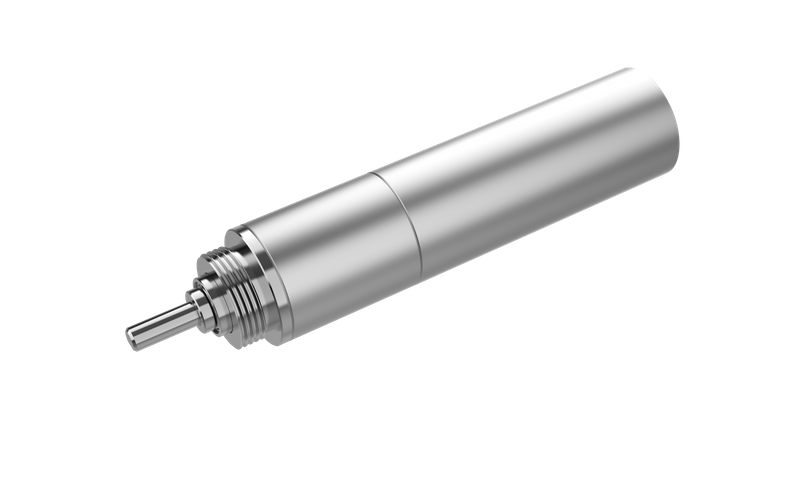

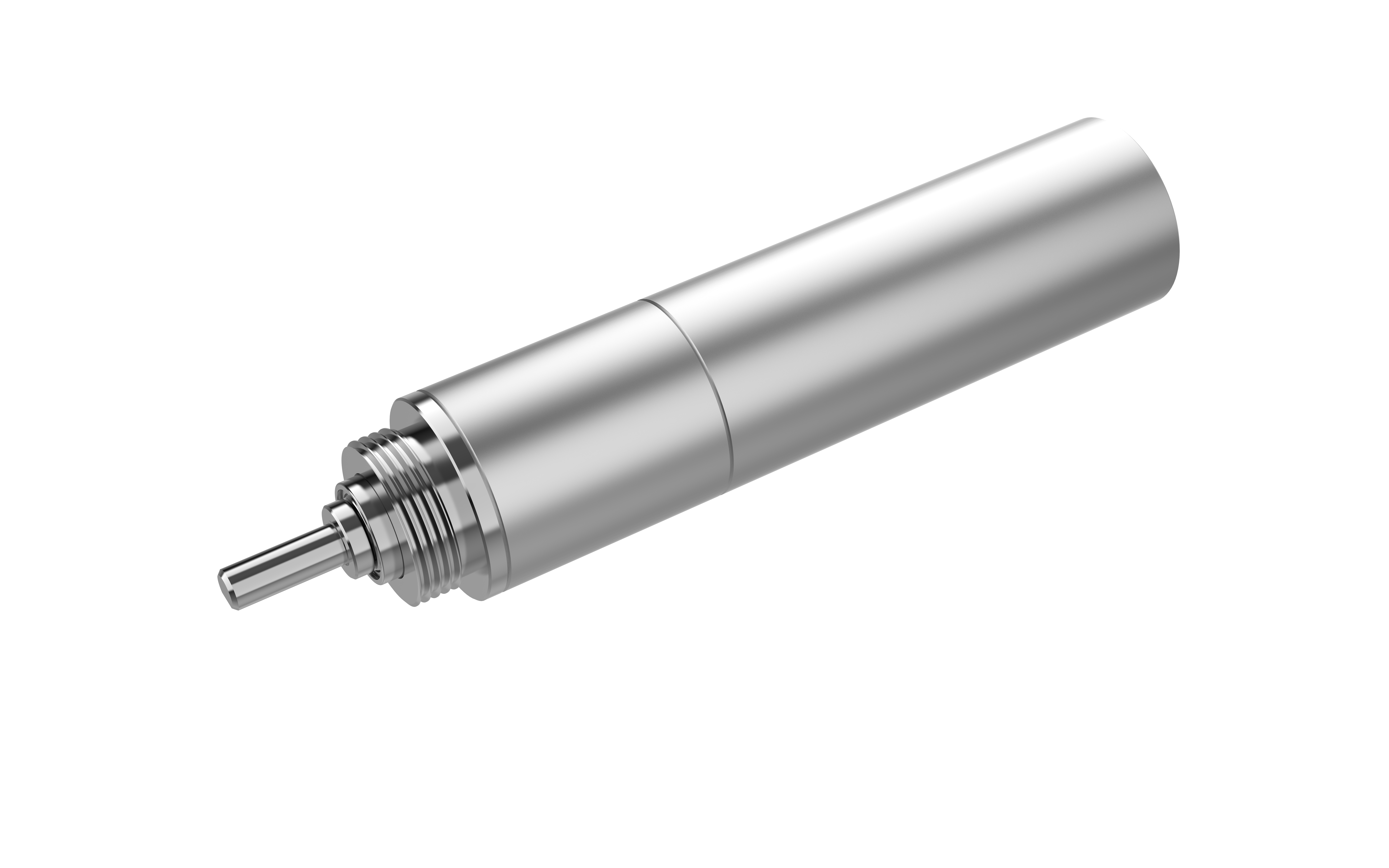

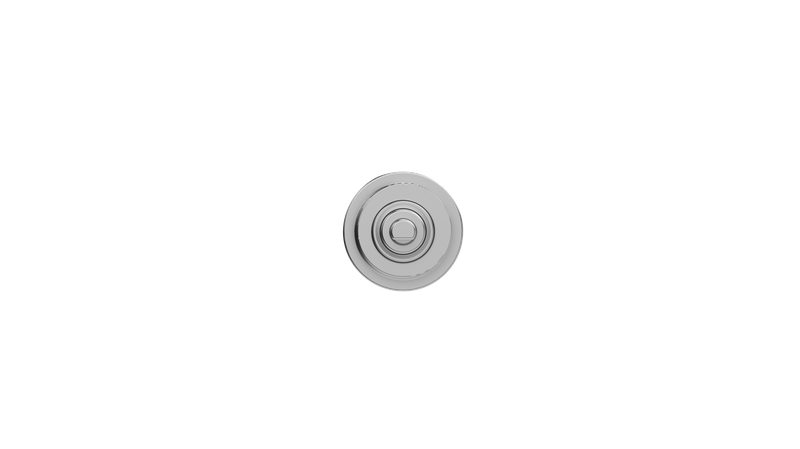

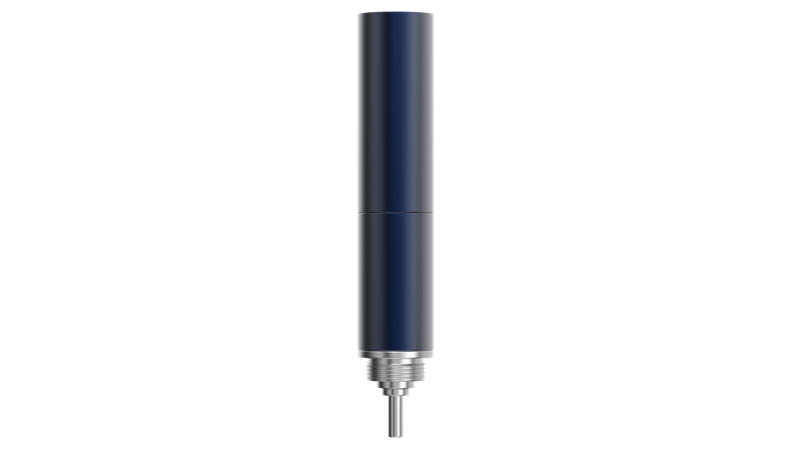

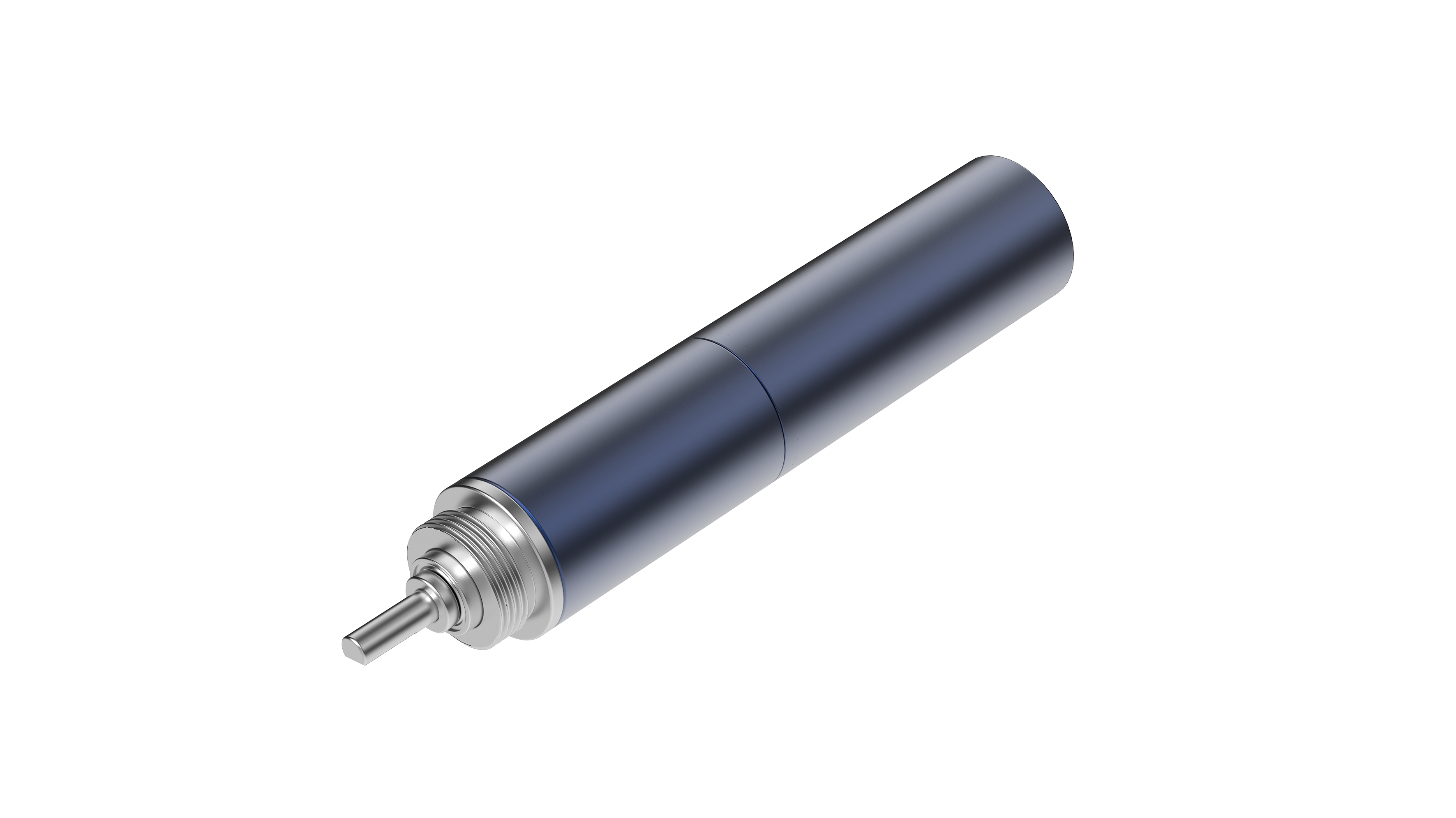

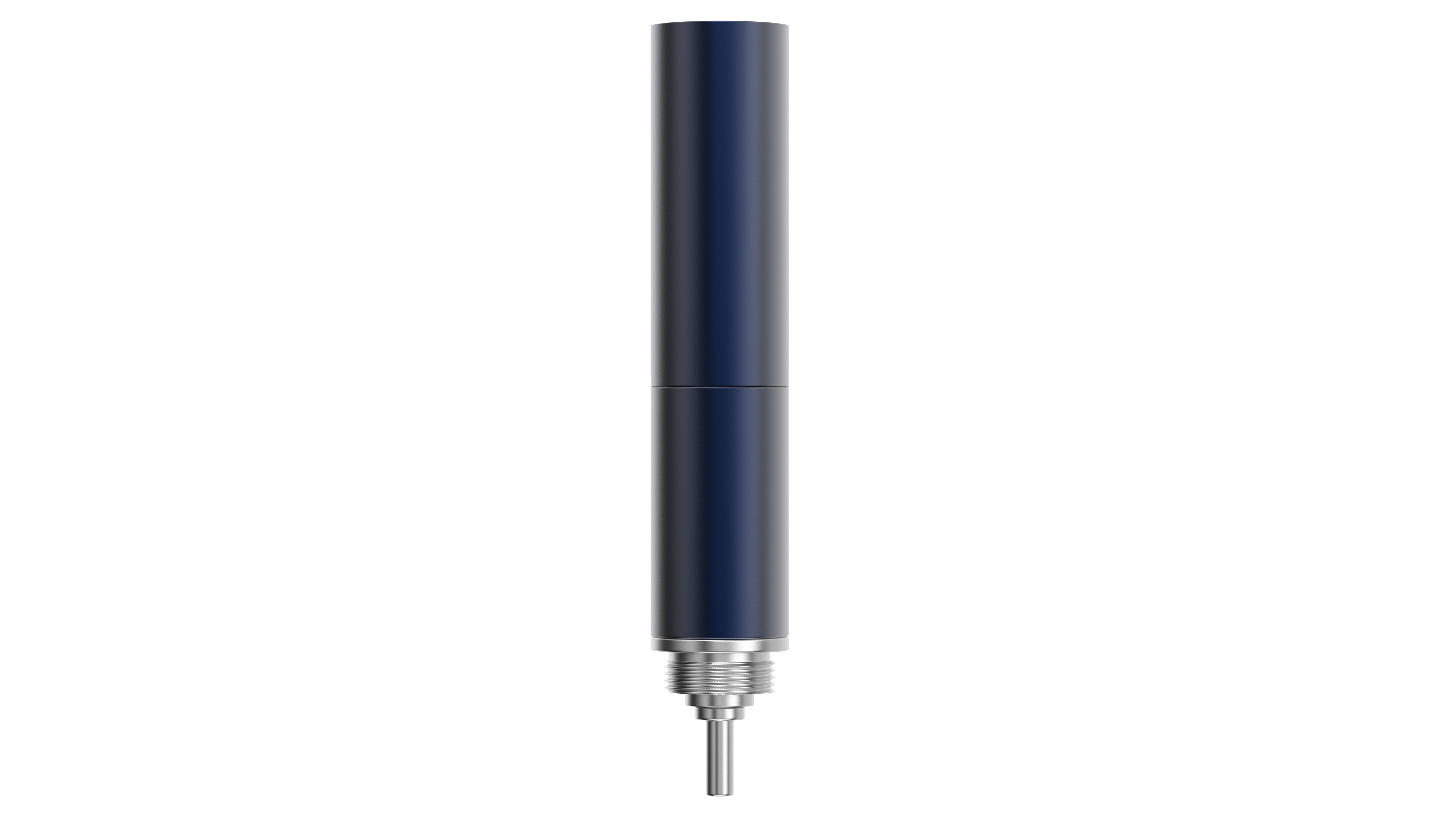

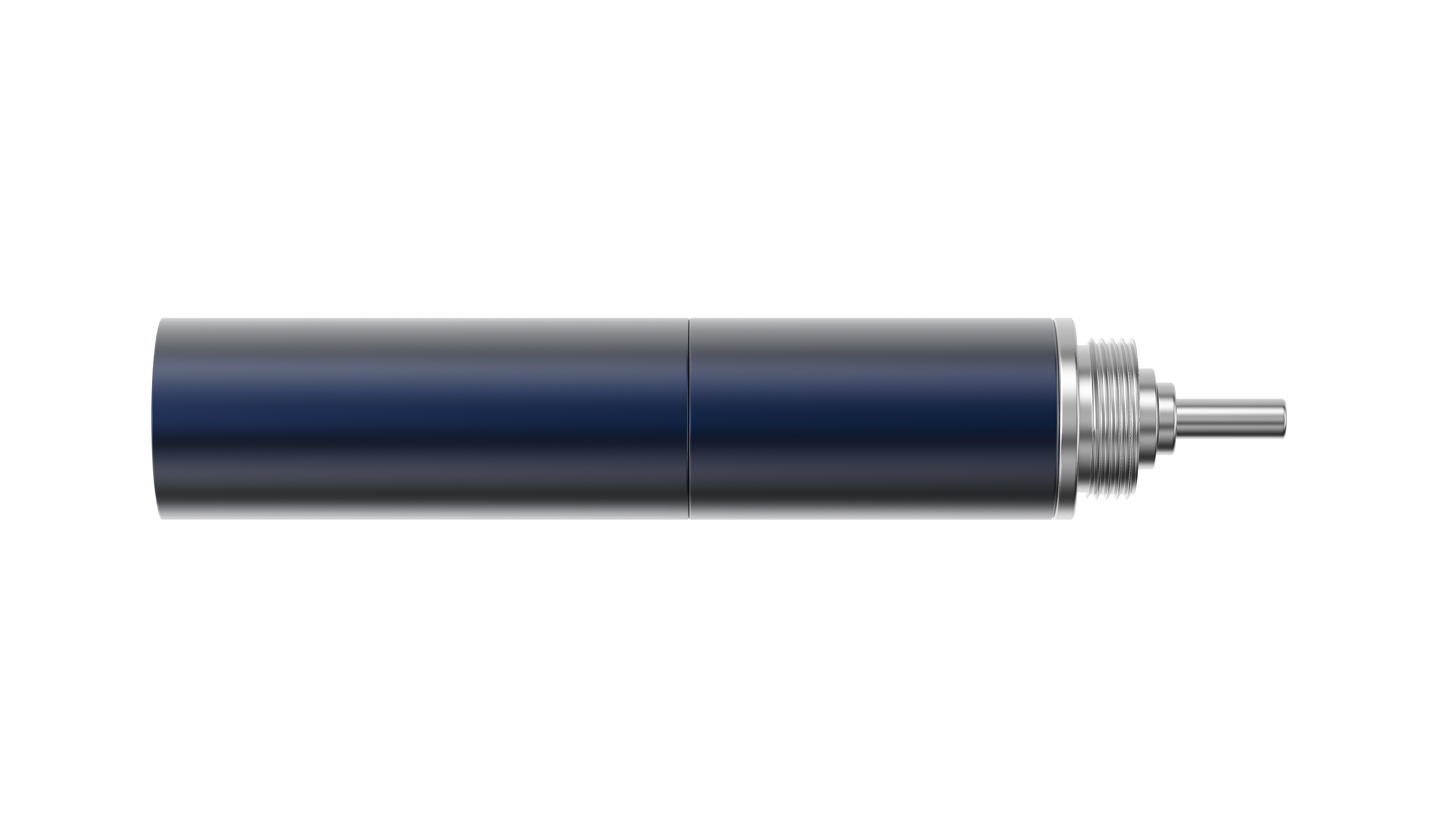

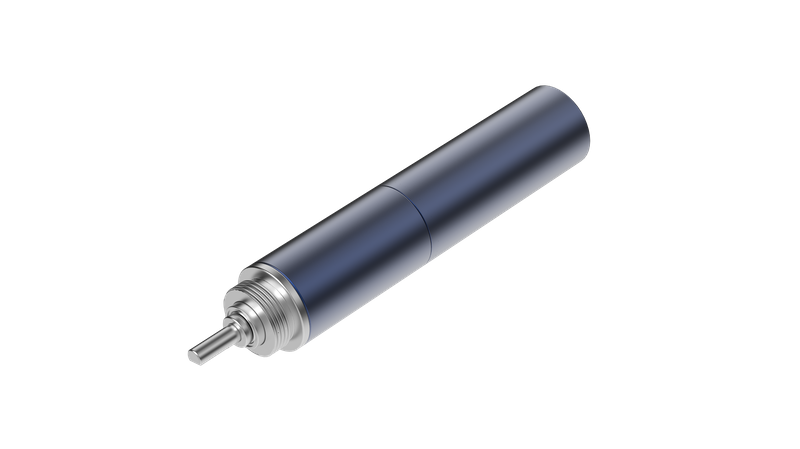

Cerneless Motor Assembly JCCA10
Ausrüstungsstufen: 1 ~ 4
Reduktionsverhältnis: 4,3 ~ 807.1
Drehmoment: 0,004 ~ 0,08 (NM)Lastgeschwindigkeit: 28 ~ 5500 (U / min)Verfügbarkeitsstatus: Motorparameter
JCCM102631000H12
JCCM102631000H24
Länge L1 (mm)
26
26
Nennspannung (VDC)
12
24
No-Last-Geschwindigkeit (U / min)
31000
31000
No-Lad-Strom (MA)
70
35
Nenngeschwindigkeit (Drehzahl)
23000
23000
Nennmoment (MNM)
1
1
Bewertungsstrom (a)
0.44
0.22
Effizienz bei Nennpunkt ( %)
> 50
> 50
Stalldrehmoment (MNM)
4
4
Stallstrom (a)
1.9
0.95
Statorwicklung
Temperaturanstieg (S1) k
＜ 110
＜ 110
Motorparameter
JCCM102631000H12
JCCM102631000H24
Länge L1 (mm)
26
26
Nennspannung (VDC)
12
24
No-Last-Geschwindigkeit (U / min)
31000
31000
No-Lad-Strom (MA)
70
35
Nenngeschwindigkeit (Drehzahl)
23000
23000
Nennmoment (MNM)
1
1
Bewertungsstrom (a)
0.44
0.22
Effizienz bei Nennpunkt ( %)
> 50
> 50
Stalldrehmoment (MNM)
4
4
Stallstrom (a)
1.9
0.95
Statorwicklung
Temperaturanstieg (S1) k
＜ 110
＜ 110
Ausrüstungsstufen
1 Stufe
2-stufige
3-stufige
4-stufig
Reduktionsverhältnis
4.3/5.3
18.1/22.7/28.4
76,8/96/120.7/151.4
76,8/96/120.7/151.4
Kontinuierliche Ausgangstorq ue (NM)
0.01
0.03
0.15
0.15
Sofortige zulässige T orque (NM)
0.02
0.05
0.2
0.2
Effizienz(%)
90
81
73
73
No-Lad- Gegenreaktion (°)
1.5
1.8
2
2
Länge (mm)
9.5
12.7
15.9
15.9
Ausgangswelle Axial Play (MM)
≤ 0,1
≤ 0,1
≤ 0,1
≤ 0,1
Maximale axiale Last (n)
5
5
5
5
Maximale Radialbelastung (bei 6 mm) (n)
10
10
10
10
Maximale Montagekraft (n)
5
5
5
5
Getriebemasse (g)
6
7
8
8
Betriebstemperaturbereich ( ℃ )
-40 ~ 100
-40 ~ 100
-40 ~ 100
-40 ~ 100
Ausrüstungsstufen
1 Stufe
2-stufige
3-stufige
4-stufig
Reduktionsverhältnis
4.3/5.3
18.1/22.7/28.4
76,8/96/120.7/151.4
76,8/96/120.7/151.4
Kontinuierliche Ausgangstorq ue (NM)
0.01
0.03
0.15
0.15
Sofortige zulässige T orque (NM)
0.02
0.05
0.2
0.2
Effizienz(%)
90
81
73
73
No-Lad- Gegenreaktion (°)
1.5
1.8
2
2
Länge (mm)
9.5
12.7
15.9
15.9
Ausgangswelle Axial Play (MM)
≤ 0,1
≤ 0,1
≤ 0,1
≤ 0,1
Maximale axiale Last (n)
5
5
5
5
Maximale Radialbelastung (bei 6 mm) (n)
10
10
10
10
Maximale Montagekraft (n)
5
5
5
5
Getriebemasse (g)
6
7
8
8
Betriebstemperaturbereich ( ℃ )
-40 ~ 100
-40 ~ 100
-40 ~ 100
-40 ~ 100
Modus
Bewertet
Spannung (v)
No-Load- Daten
Daten laden
Gesamt
Länge
(mm)
Kontinuierlich
Ausgabe
Drehmoment (NM)
Sofortig
Zulässig
Drehmoment (NM)
Reduktionsverhältnis
No-Load
Geschwindigkeit (U / min)
No-Load
Strom (MA)
Laden
Geschwindigkeit (U / min)
Laden
Strom (a)
Drehmoment (NM)
JCCA1036004H24-4
24
7209
50
5349
0.22
0.004
35.5
0.01
0.02
4.3
JCCA1036005H24-5
24
5849
50
4340
0.22
0.005
35.5
0.01
0.02
5.3
JCCA1039014H24-18
24
1713
50
1271
0.22
0.014
38.7
0.03
0.05
18.1
JCCA1039018H24-22
24
1366
50
1013
0.22
0.018
38.7
0.03
0.05
22.7
JCCA1039023H24-28
24
1092
50
810
0.22
0.023
38.7
0.03
0.05
28.4
JCCA1042054H24-76
24
404
50
299
0.22
0.054
41.9
0.15
0.2
76.8
JCCA1042067H24-96
24
323
50
240
0.22
0.067
41.9
0.15
0.2
96
JCCA1042084H24-120
24
257
50
191
0.22
0.084
41.9
0.15
0.2
120.7
JCCA1042106H24-151
24
205
50
152
0.22
0.106
41.9
0.15
0.2
151.4
JCCA1045196H24-326
24
95
50
70
0.22
0.196
45
0.22
0.3
326.3
JCCA1045220H24-409
24
76
50
56
0.22
0.22
45
0.22
0.3
409.2
JCCA1045220H24-513
24
60
50
45
0.15
0.22
45
0.22
0.3
513.1
JCCA1045220H24-636
24
49
50
36
0.15
0.22
45
0.22
0.3
636
JCCA1045220H24-807
24
38
50
28
0.15
0.22
45
0.22
0.3
807.1
Anmerkungen:
1. Die obigen Parameter des Coreless Motor -Moduls basieren auf dem JCCM102631000H24 -Motor. Bei Verwendung anderer Motoren konsultieren Sie den Hersteller für Modulparameter.
2. 'H ' bezeichnet die Einbeziehung eines Hall -Effekt -Sensors.
Modus
Bewertet
Spannung (v)
No-Load- Daten
Daten laden
Gesamt
Länge
(mm)
Kontinuierlich
Ausgabe
Drehmoment (NM)
Sofortig
Zulässig
Drehmoment (NM)
Reduktionsverhältnis
No-Load
Geschwindigkeit (U / min)
No-Load
Strom (MA)
Laden
Geschwindigkeit (U / min)
Laden
Strom (a)
Drehmoment (NM)
JCCA1036004H24-4
24
7209
50
5349
0.22
0.004
35.5
0.01
0.02
4.3
JCCA1036005H24-5
24
5849
50
4340
0.22
0.005
35.5
0.01
0.02
5.3
JCCA1039014H24-18
24
1713
50
1271
0.22
0.014
38.7
0.03
0.05
18.1
JCCA1039018H24-22
24
1366
50
1013
0.22
0.018
38.7
0.03
0.05
22.7
JCCA1039023H24-28
24
1092
50
810
0.22
0.023
38.7
0.03
0.05
28.4
JCCA1042054H24-76
24
404
50
299
0.22
0.054
41.9
0.15
0.2
76.8
JCCA1042067H24-96
24
323
50
240
0.22
0.067
41.9
0.15
0.2
96
JCCA1042084H24-120
24
257
50
191
0.22
0.084
41.9
0.15
0.2
120.7
JCCA1042106H24-151
24
205
50
152
0.22
0.106
41.9
0.15
0.2
151.4
JCCA1045196H24-326
24
95
50
70
0.22
0.196
45
0.22
0.3
326.3
JCCA1045220H24-409
24
76
50
56
0.22
0.22
45
0.22
0.3
409.2
JCCA1045220H24-513
24
60
50
45
0.15
0.22
45
0.22
0.3
513.1
JCCA1045220H24-636
24
49
50
36
0.15
0.22
45
0.22
0.3
636
JCCA1045220H24-807
24
38
50
28
0.15
0.22
45
0.22
0.3
807.1
Anmerkungen:
1. Die obigen Parameter des Coreless Motor -Moduls basieren auf dem JCCM102631000H24 -Motor. Bei Verwendung anderer Motoren konsultieren Sie den Hersteller für Modulparameter.
2. 'H ' bezeichnet die Einbeziehung eines Hall -Effekt -Sensors.
