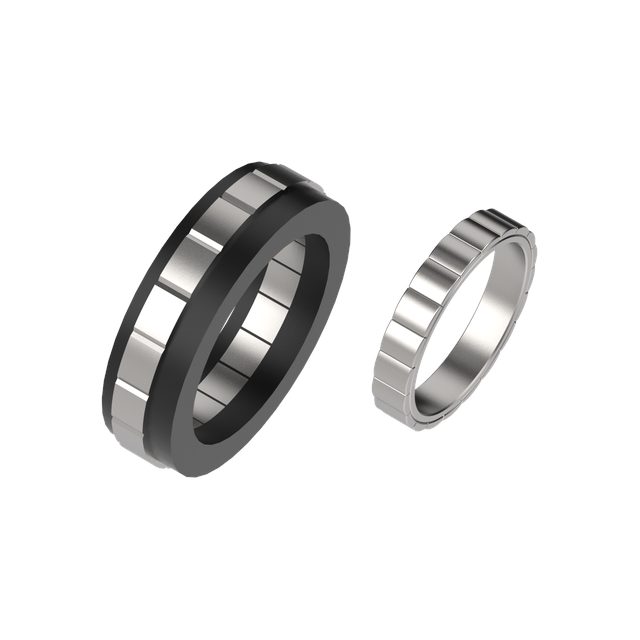

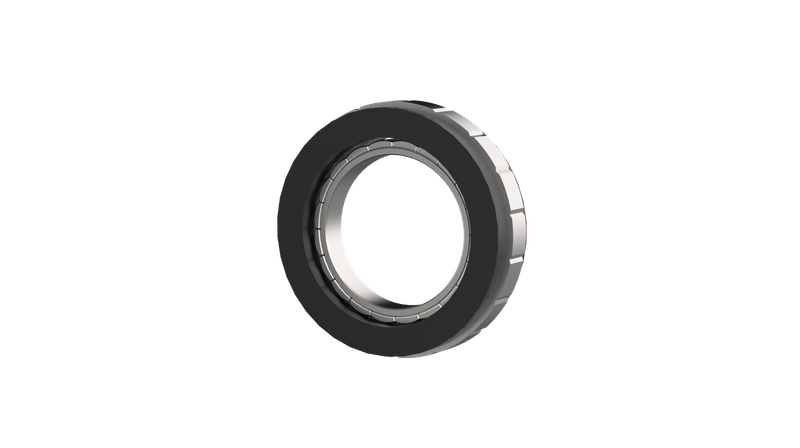

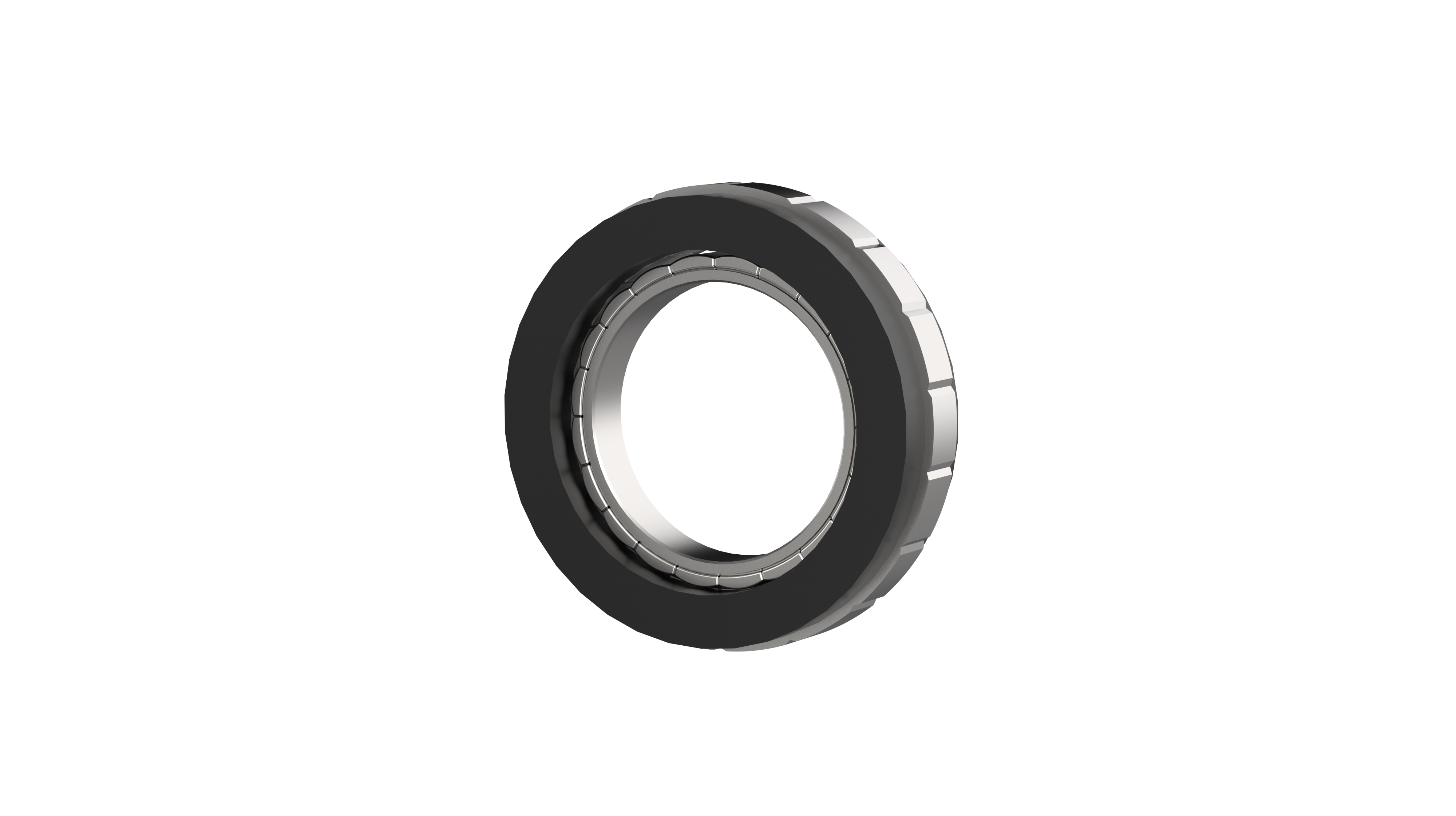

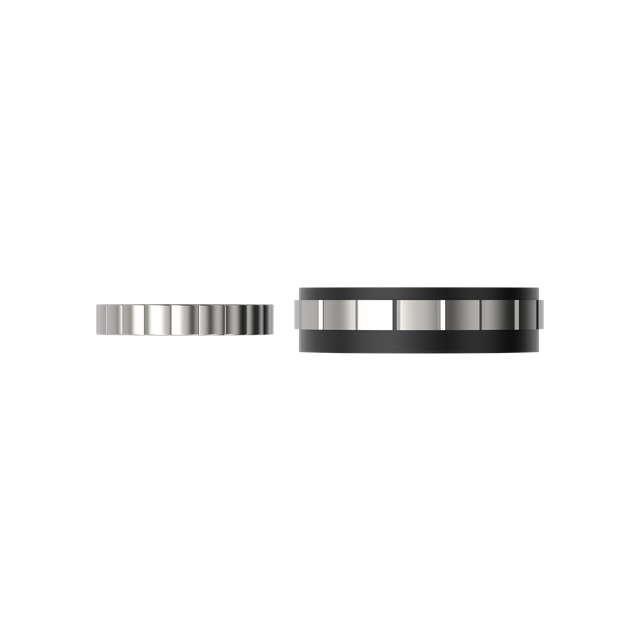

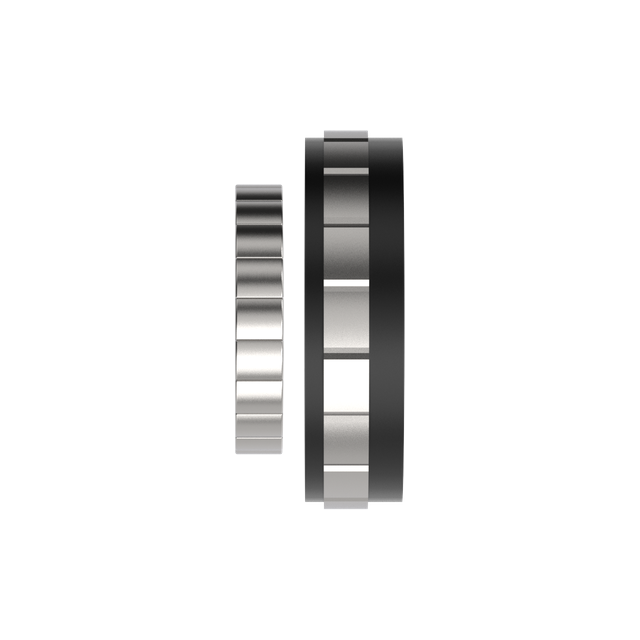

Rahmenloser Torquemotor JCTM60

Freeload-Geschwindigkeit (U/min)

4000 ± 10 %

Gesamtverlust (W)

15.4

Nennleistung (W)

58.64

Drehmomentkonstante (N·m/A)

0.12

Nennwirkungsgrad η (%)

74

Polpaare ​

10

Nenndrehmoment (N·m)

0.32

Rotorträgheitsmoment J ​

(Kgcm2)

0.3

Nenngeschwindigkeit (Drehzahl)

1750

Rastmoment (mNm)

12

Spitzendrehmoment (N·m)

0.96

Drehmomentwelligkeitsfaktor ( %)

2.12

Leitungswiderstand (Ω)

1,64 ± 10 %

Temperatursensor

NTC(100k)

Leitungsinduktivität (mH)

5 ± 20 %

Gesamtgewicht (kg)

0.118

Wicklungsverbindungsmethode ​

Y

Wert

58Max

60

7

Name

Höhe des Vergussklebers

Rotorinnenmaße ​ ​

Rotorhöhe ​

Wert

15,7Max

36

7.5
