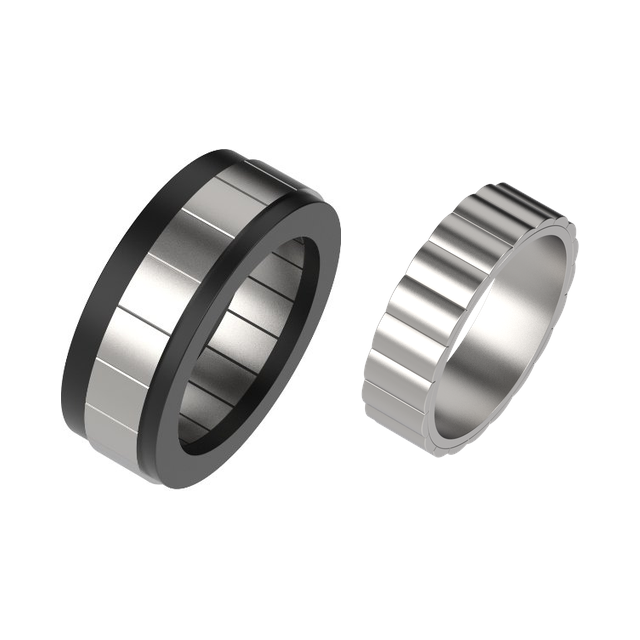

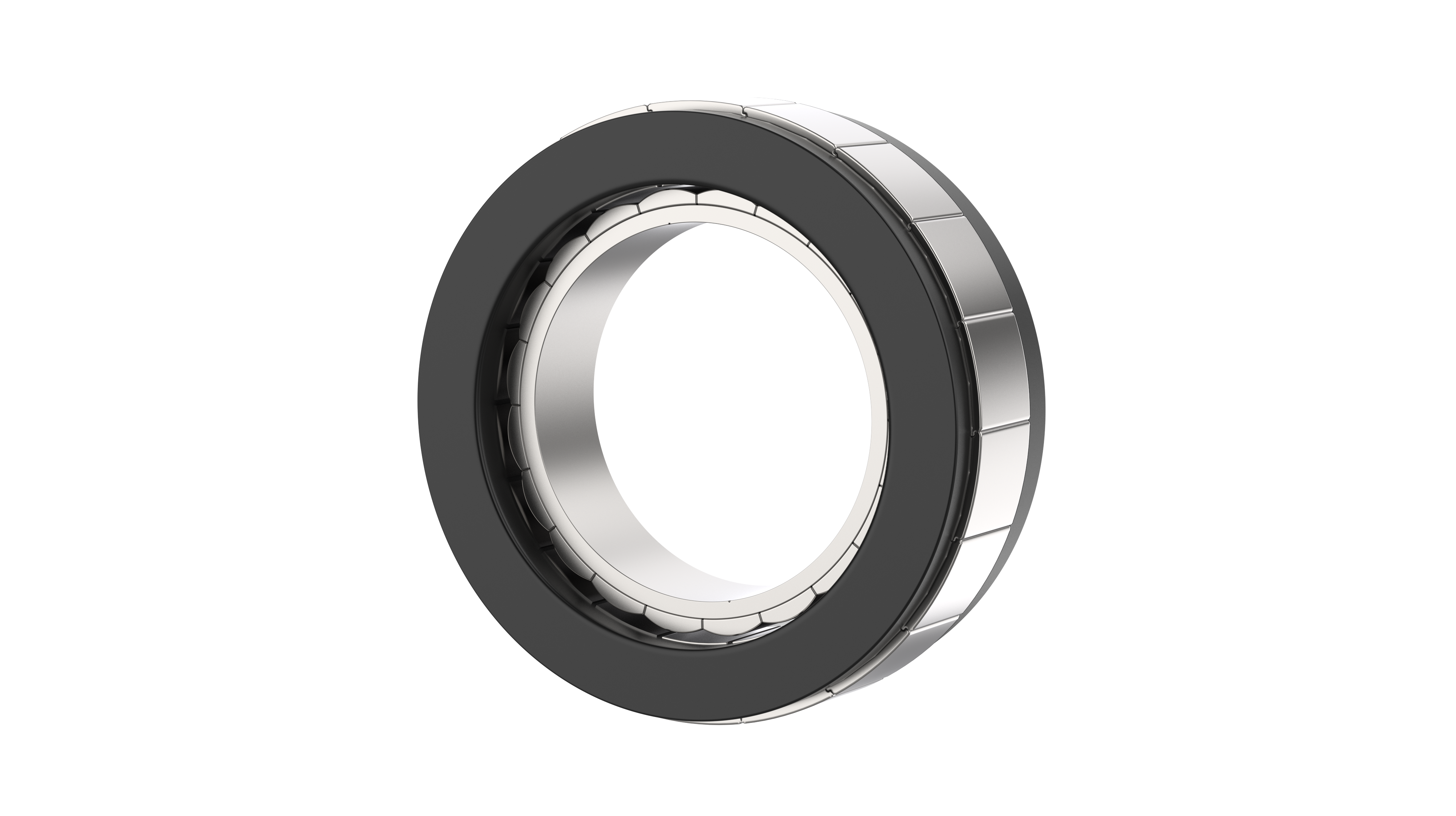

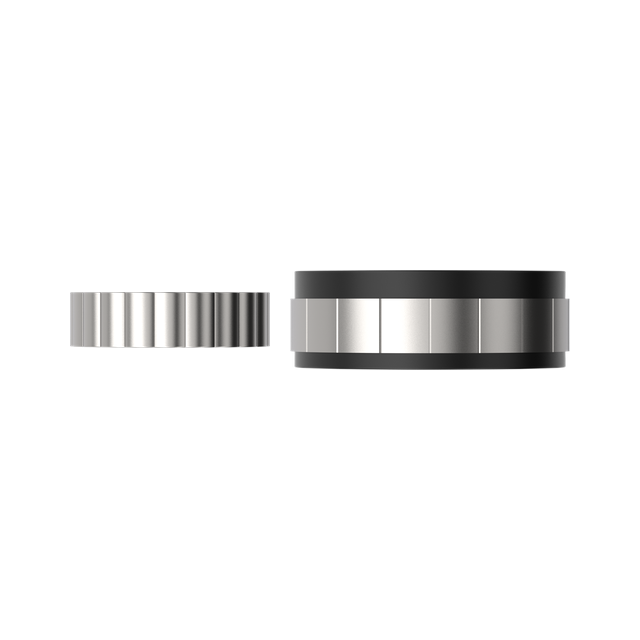

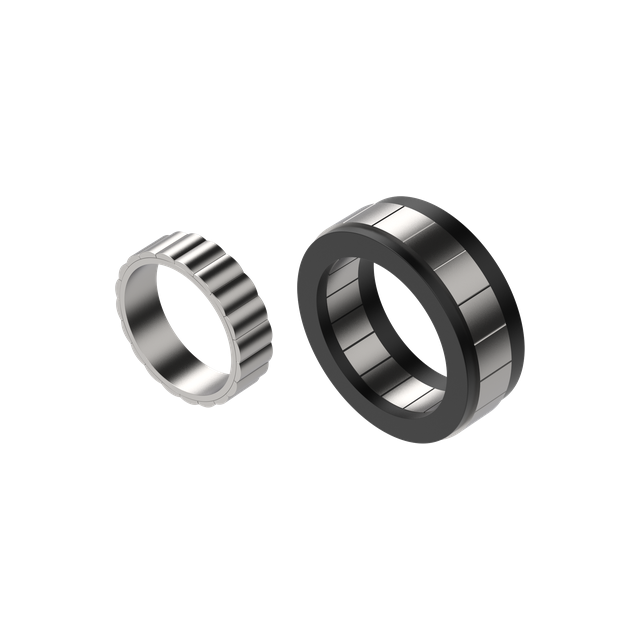

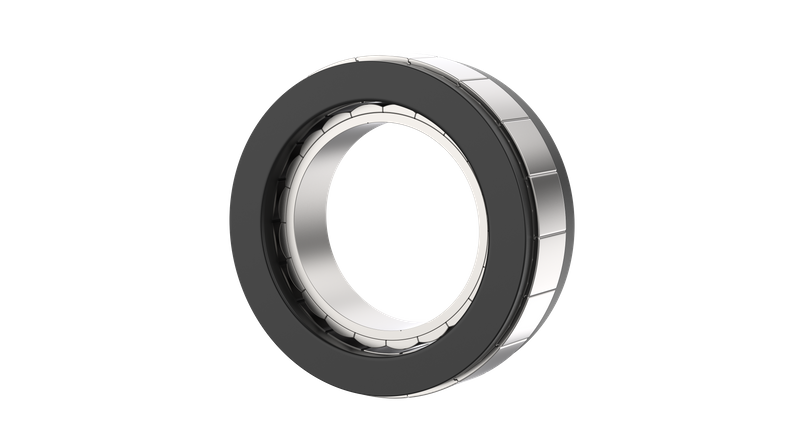

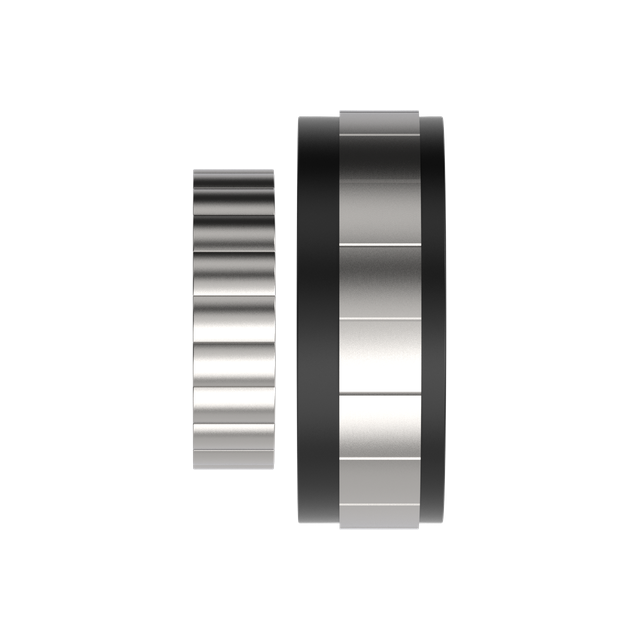

Rahmenloser Torquemotor JCTM69
Nenn-/Spitzendrehmoment: 1,05 / 3,15 N·m
Nenndrehzahl: 1900 U/min
Drehmomentkonstante: 0,149 N·m/ANennspannung (V)
48
Temperaturanstieg bei Nennwert
80K@18min
Freeload-Geschwindigkeit (U/min)
3500 ± 10 %
Gesamtverlust (W)
42
Nennleistung (W)
208.92
Drehmomentkonstante (N·m/A)
0.149
Nennwirkungsgrad η (%)
79
Polpaare
10
Nenndrehmoment (N·m)
1.05
Rotorträgheitsmoment J
(Kgcm2)
0.8
Nenngeschwindigkeit (Drehzahl)
1900
Rastmoment (mNm)
18
Spitzendrehmoment (N·m)
3.15
Drehmomentwelligkeitsfaktor ( %)
1.80
Leitungswiderstand (Ω)
0,5 ± 10 %
Temperatursensor
NTC(100k)
Leitungsinduktivität (mH)
0,9 ± 20 %
Gesamtgewicht (kg)
0.276
Wicklungsverbindungsmethode
Y
