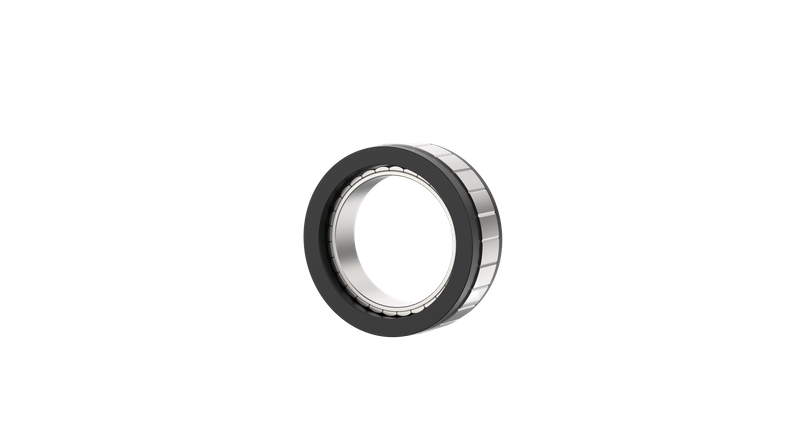

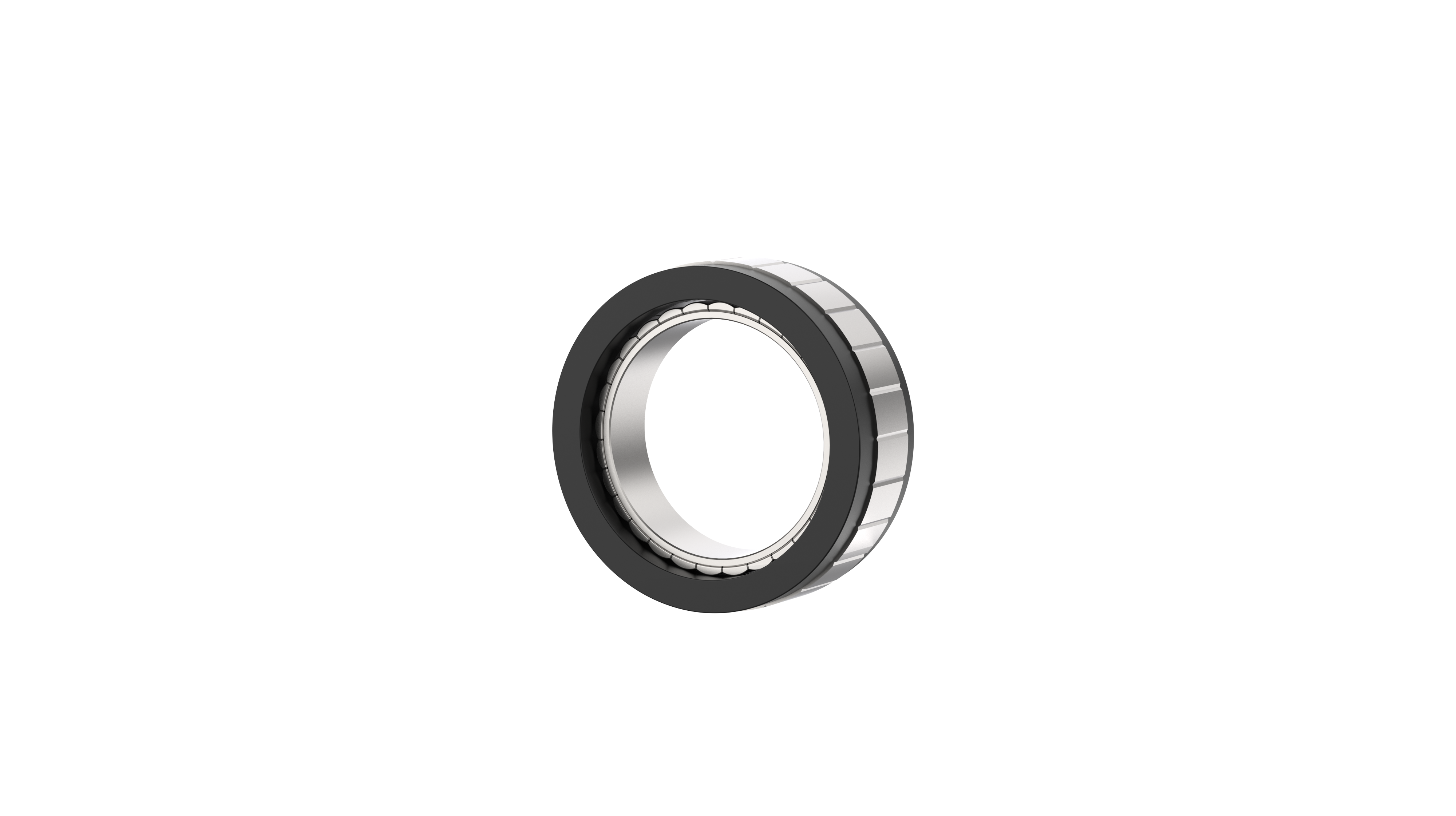

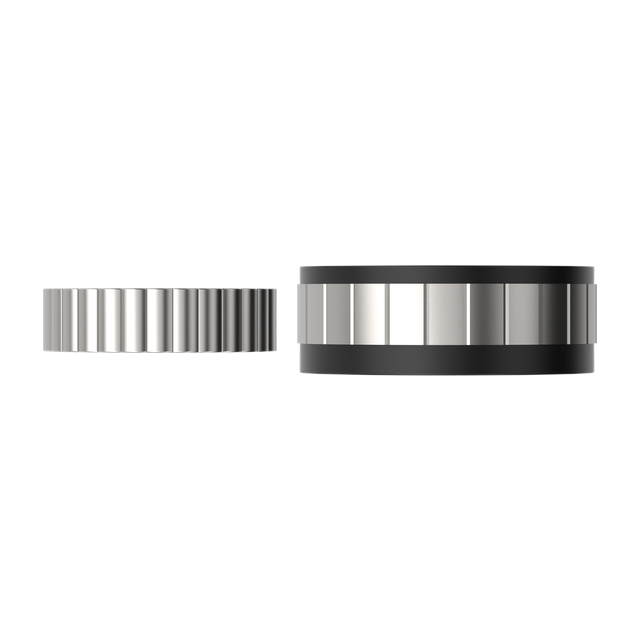

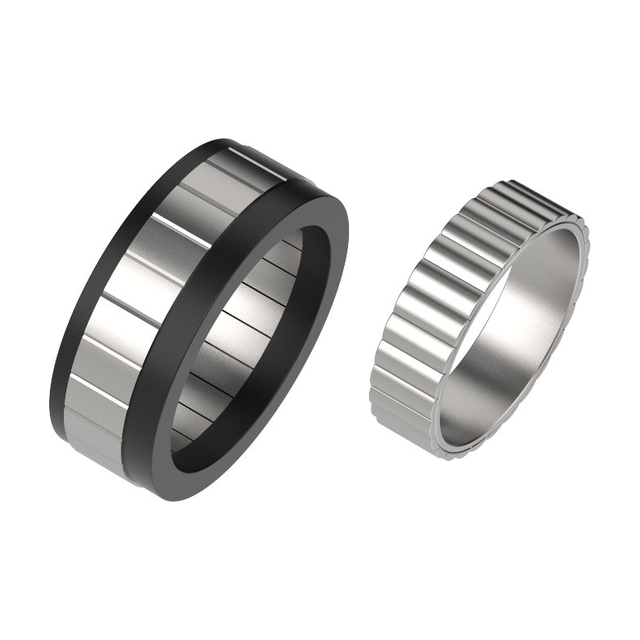

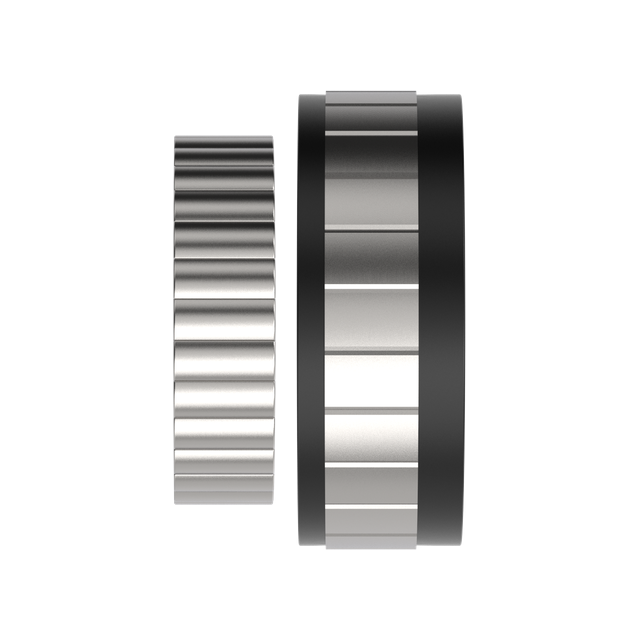

Rahmenloser Torquemotor JCTM76

Freeload-Geschwindigkeit (U/min)

3200 ± 10 %

Gesamtverlust (W)

39

Nennleistung (W)

322.01

Drehmomentkonstante (N·m/A)

0.164

Nennwirkungsgrad η (%)

83

Polpaare ​

14

Nenndrehmoment (N·m)

1.23

Rotorträgheitsmoment J ​

(Kgcm2)

0.6

Nenngeschwindigkeit (Drehzahl)

2500

Rastmoment (mNm)

24

Spitzendrehmoment (N·m)

3.63

Drehmomentwelligkeitsfaktor ( %)

2

Leitungswiderstand (Ω)

0,465 ± 10 %

Temperatursensor

NTC(100k)

Leitungsinduktivität (mH)

0,65 ± 20 %

Gesamtgewicht (kg)

0.32

Wicklungsverbindungsmethode ​

Y

Wert

75Max

76.2

15

Name

Höhe des Vergussklebers

Rotorinnenmaße ​ ​

Rotorhöhe ​

Wert

27Max

52

16
