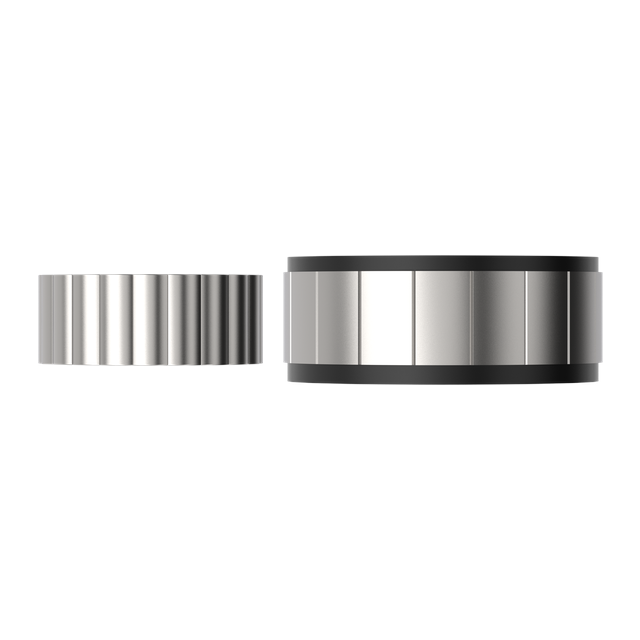

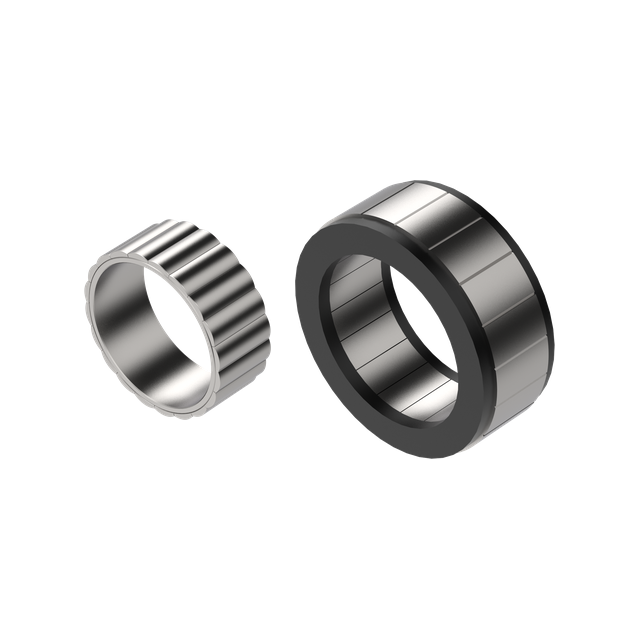

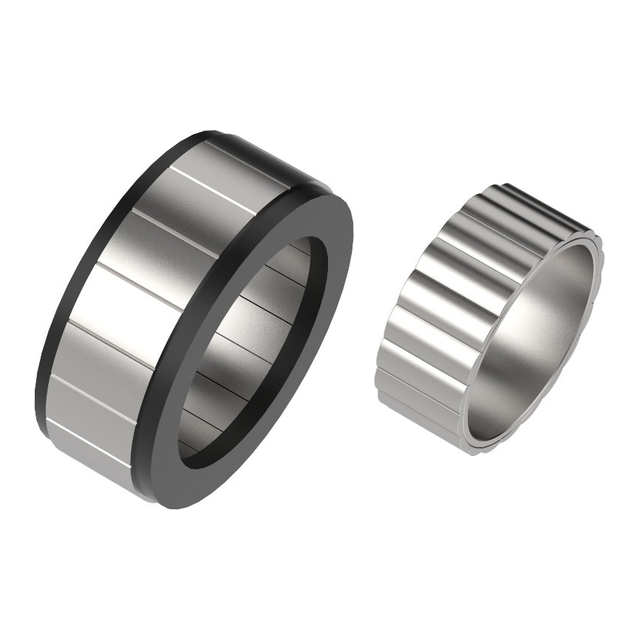

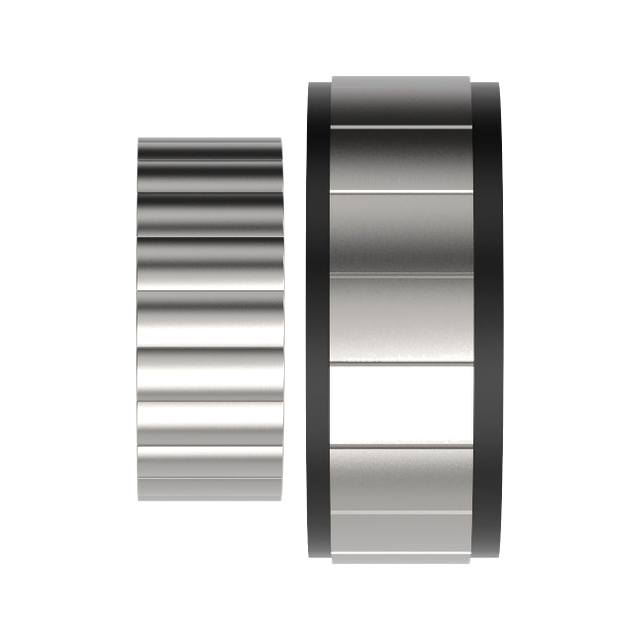

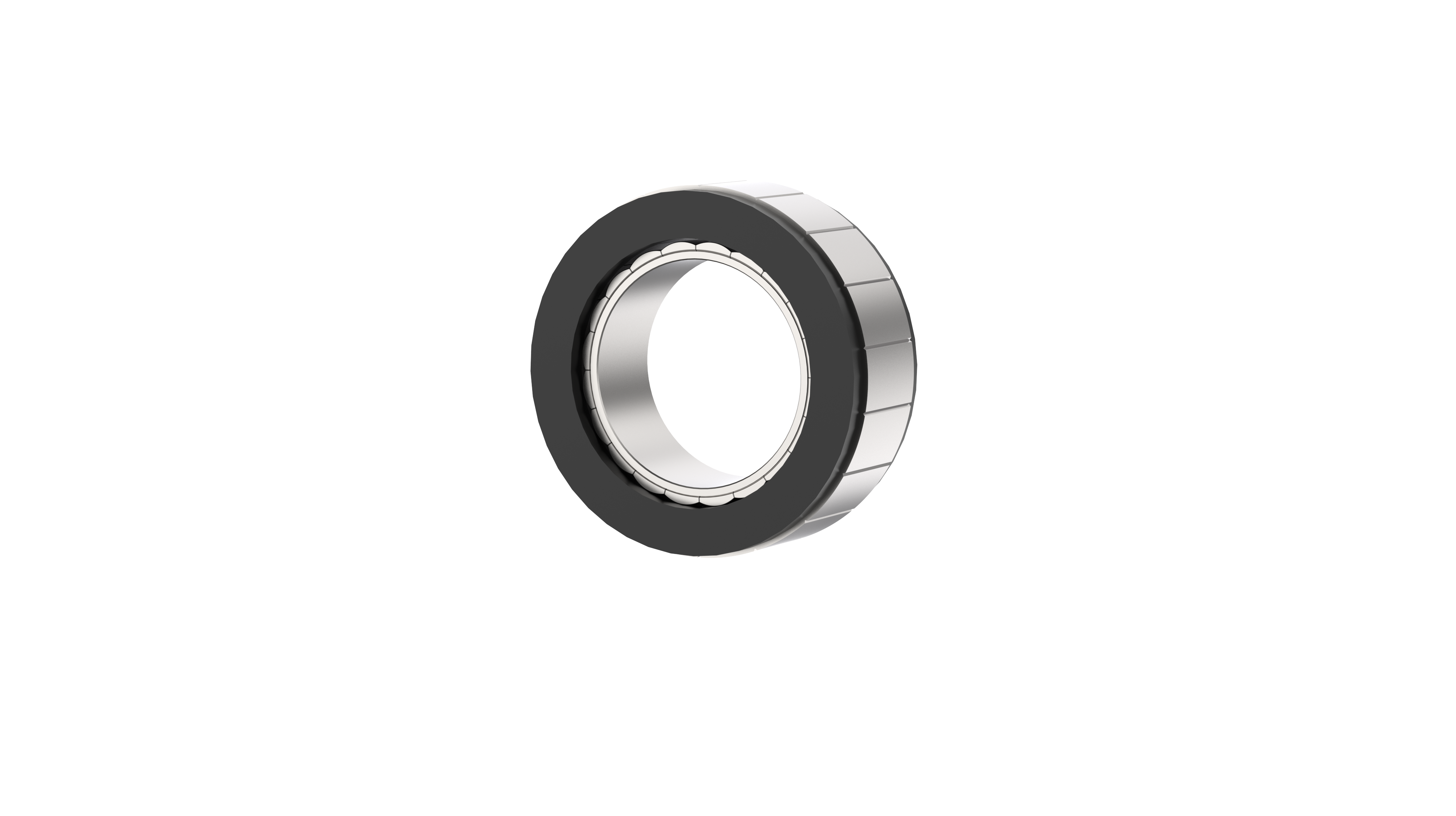

Rahmenloser Torquemotor JCTM85

Nenn-/Spitzendrehmoment: 2/6 N·m
Nenndrehzahl: 3500 U/min
Drehmomentkonstante: 0,13 N·m/A
Verfügbarkeitsstatus:

Nennspannung (V)48Temperaturanstieg bei Nennwert80K@60min
Freeload-Geschwindigkeit (U/min)4200 ± 10 %Gesamtverlust (W)28.8
Nennleistung (W)733.04Drehmomentkonstante (N·m/A)0.13
Nennwirkungsgrad η(%)87Polpaare10
Nenndrehmoment (N·m)2(Kgcm2)1
Nenngeschwindigkeit (Drehzahl)3500Rastmoment (mNm)30
Spitzendrehmoment (N·m)6Drehmomentwelligkeitsfaktor (%)1.43
Leitungswiderstand (Ω)0,077 ± 10 %TemperatursensorNTC(100k)
Leitungsinduktivität (mH)0,4 ± 20 %Gesamtgewicht (kg)0.62
WicklungsverbindungsmethodeY


Name

Magnetdraht Max.OD

Äußeres Stator-DIM

Statorlaminat THK

Wert

82,5Max

85

24


Name


Höhe des Vergussklebers

Rotorinnenmaße


Rotorhöhe


Wert


33Max

52

24



download JCTM-85-DE.pdf
