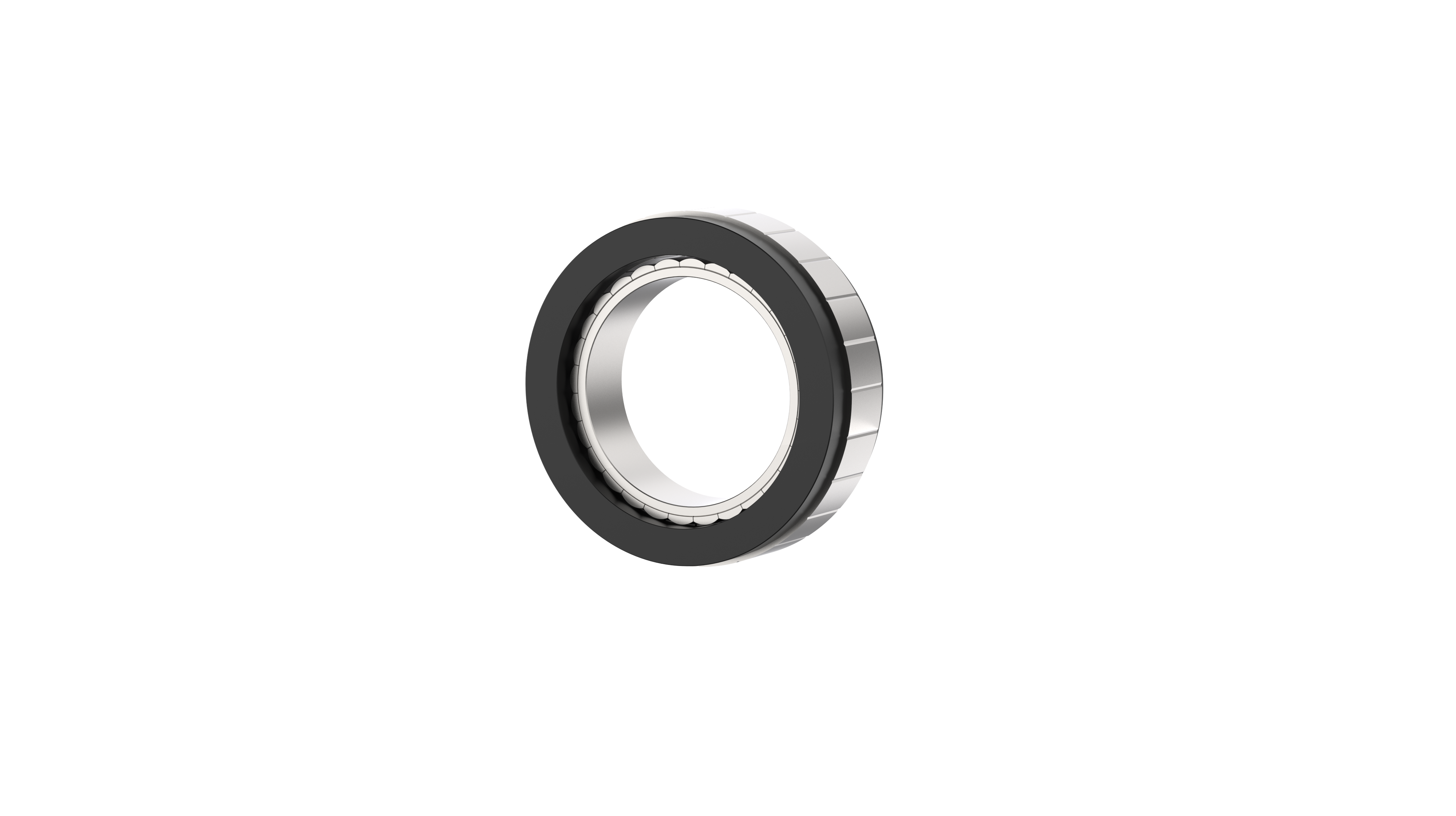

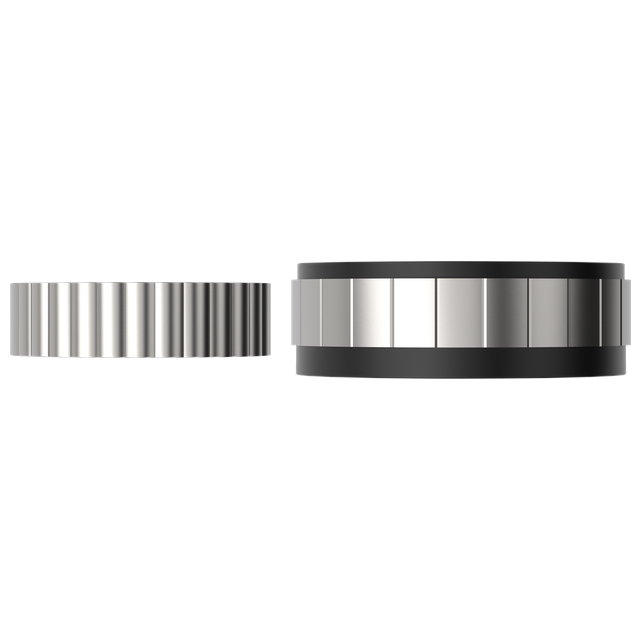

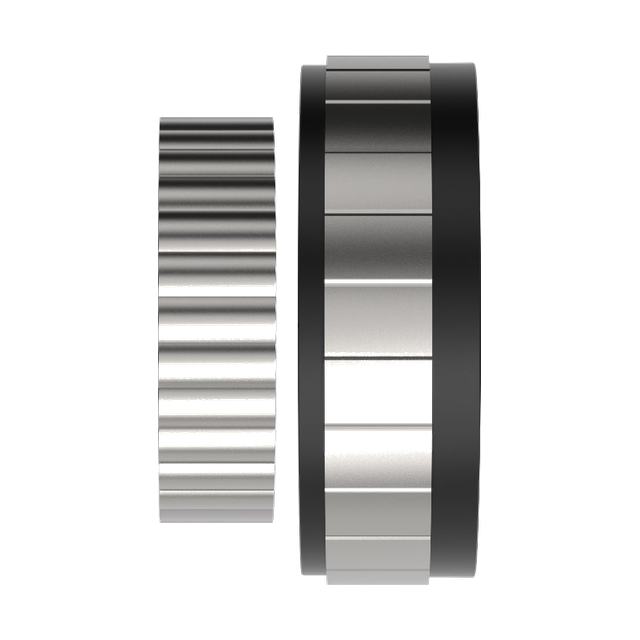

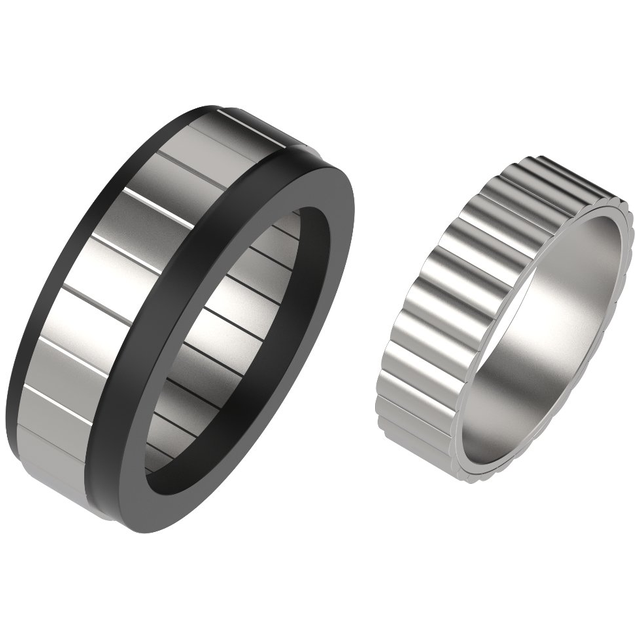

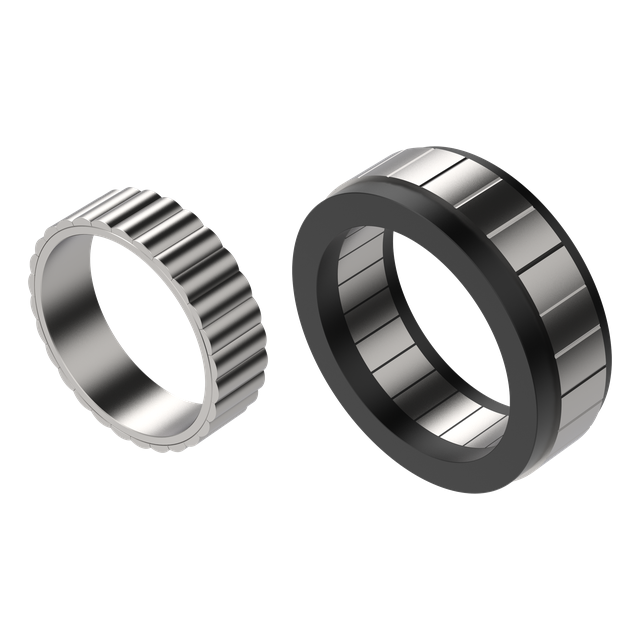

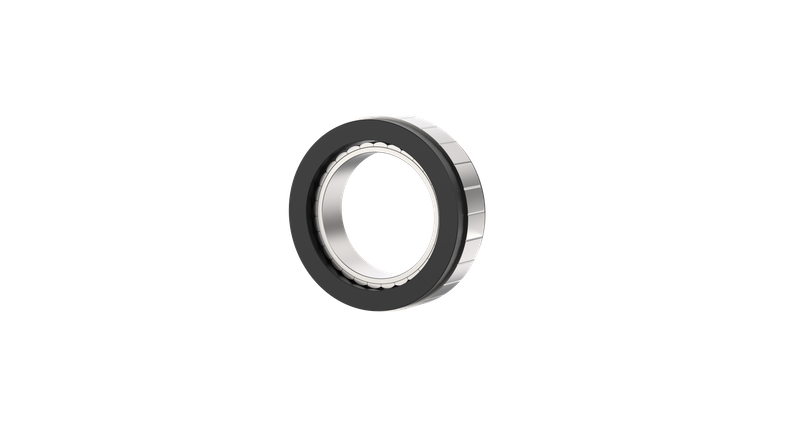

Rahmenloser Torquemotor JCTM115

Freeload-Geschwindigkeit (U/min)

1400 ± 10 %

Gesamtverlust (W)

30

Nennleistung (W)

490.00

Drehmomentkonstante (N·m/A)

0.36

Nennwirkungsgrad η (%)

87

Polpaare ​

14

Nenndrehmoment (N·m)

3.9

Rotorträgheitsmoment J ​

(Kgcm2)

4.2

Nenngeschwindigkeit (Drehzahl)

1200

Rastmoment (mNm)

40

Spitzendrehmoment (N·m)

12.68

Drehmomentwelligkeitsfaktor ( %)

2.50

Leitungswiderstand (Ω)

0,16 ± 10 %

Temperatursensor

NTC(100k)

Leitungsinduktivität (mH)

0,5 ± 20 %

Gesamtgewicht (kg)

1.08

Wicklungsverbindungsmethode ​

Y

Wert

112Max

115

22

Name

Höhe des Vergussklebers

Rotorinnenmaße ​ ​

Rotorhöhe ​

Wert

35,5Max

74

24
